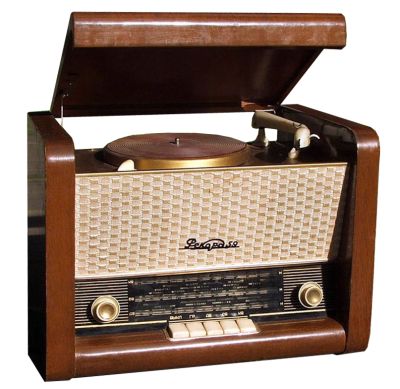

Радиола "Рекорд-59"

Сетевая настольная радиола 3 класса "Рекорд-59" выпускалась Новосибирским заводом Электросигнал с 1959 году.

Новосибирский завод ''Электросигнал'' - это эвакуированный в 1941 году в город Новосибирск Воронежский завод ''Электросигнал'', ставшим вторым заводом с одинаковым наименованием после возвращения в 1945 году основного завода обратно в Воронеж. Новосибирский ''Электросигнал'' - известен по радиоприёмникам и радиолам ''6Н-25'',''6Н-27'',''Восток'',''Арфа'', а также основной его продукции телевизорам марки ''Изумруд''.

Радиола - ''Рекорд-59'' стала первой моделью на пальчиковых лампах для завода ''Электросигнал''. Бердский радиозавод специализирующийся на выпуске моделей с наименованием ''Рекорд'' ещё практически три года продолжал выпуск приёмников и радиол на октальных лампах и лампах в металлическом корпусе, например ''Рекорд-60'', ''Рекорд-60М''. Впоследствии конструкция и электрическая схема радиолы ''Рекорд-59'' стала базовой и была передана на Бердский и Иркутский радиозаводы для производства модифицированных радиол ''Рекорд-61'', ''Рекорд-61М'', ''Рекорд-61М2'', ''Рекорд-65'' и т.д. Радиола ''Рекорд-59'' предназначена для приёма радиовещательных станций с амплитудной модуляцией в диапазоне длинных, средних и коротких (25...75 м) волн.Трехскоростное 33, 45 и 78 об/мин ЭПУ радиолы позволяет проигрывать как обычные, так и долгоиграющие пластинки. Промежуточная частота радиоприёмника радиолы 465 кгц, избирательность по соседнему каналу ~ 26 дБ, по зеркальному каналу в диапазонах ДВ - 46 дБ, СВ - 30 дБ, КВ - 14 дБ. Чувствительность на ДВ и СВ - 150 мкВ, на КВ - 200 мкВ. Выходная мощность усилителя на двух громкоговорителях 1ГД-5 - 0,5 Вт. Диапазон воспроизводимых звуковых частот при воспроизведении грамзаписи 100...6000 Гц, при радиоприёме 120...4000 Гц. Мощность потребляемая от сети 40/55 Вт. Монтаж радиолы выполнен навесным способом.

 Литература:

  1. Принципиальная схема радиолы "Рекорд-59"
