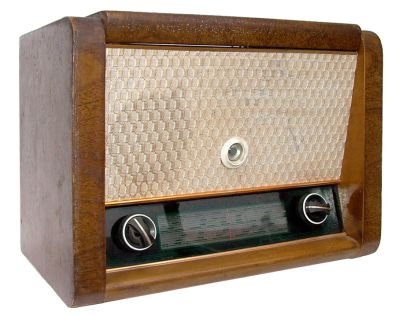

Радиола "Рекорд-60" с индикатором 6Е5С

Радиола "Рекорд-60" с индикатором 6Е5С выпускалась Бердским радиозаводом с 1960 года.

Сетевая ламповая радиола третьего класса ''Рекорд-60'' выпускалась в двух вариантах. Первый вариант имел индикатор настройки на лампе 6Е5С, второй выпускался без индикатора. Кроме применённого индикатора настройки на лампе 6Е5С и соответствующих изменений в конструкции футляра и электрической схеме, радиола в остальном не отличается от модели ''Рекорд-60'' без индикатора.

Технические характеристики:

  • Диапазоны: ДВ 150-415 КГц, СВ 520-1600 КГц, КВ 12,1-3,95 МГц.
  • ПЧ 465 КГц
  • Чувствительность: ДВ, СВ 300 мкВ, КВ 500 мкВ.
  • Избирательность по соседнему каналу 20 дБ, зеркальному ДВ, СВ 30 дБ, КВ 12 дБ.
  • Номинальная выходная мощность 0,5 Вт.
  • Полоса воспроизводимых частот 150...3500 Гц.
  • Потребляемая мощность 60 Вт.

В радиоле установлено ЭПУ-5М. Громкоговоритель 1ГД-5. Габариты модели 440х319х280 мм, вес 11,6 кг. Радиола с индикатором настройки на лампе 6Е5С выпускалась совместно с моделью без ин
дикатора вплоть до 1965 года, с несколькими усовершенствованиями электрической схемы.

Литература:

  1. Инструкция радиолы "Рекорд-60". Скан обложки.
  2. Электрическая схема радиолы.
