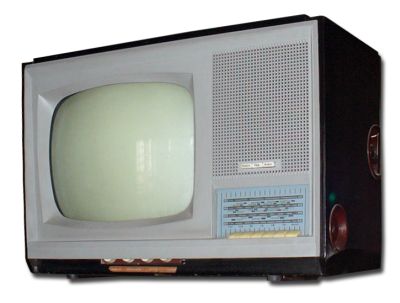

Телерадиола "Беларусь ТР-210Л"

Телерадиола "Беларусь ТР-210Л" выпускалась Минским радиозаводом с 1966 года.

Телерадиола ''Беларусь-ТР-210Л'' производиласьна базе телерадиолы ''Беларусь-110'', но в новом внешнем оформлении. Она предназначена для приёма телевизионных передач на любом из 12 каналов и радиовещательных станции в диапазонах ДВ, СВ, КВ, УКВ И воспроизведения грамзаписи. Телерадиола содержит 20 ламп и 15 п/п диодов. В телевизионном приёмнике используются 19 ламп, 14 п/п диодов и кинескоп 43ЛК9Б, обеспечивающий размер изображения - 360х270 мм. Размер изображения стабилизирован специальными схемами, практически не меняясь при изменении напряжения питающей сети на 10% от номинального значения в 110, 127 и 220В. Чувствительность телерадиолы на каналах изображения или звукового сопровождения не хуже 100 мкВ. ПЧ канала изображения 38,0 Мгц. Первая ПЧ кана
ла звукового сопровождения 31,5, вторая - 6,5 Мгц. Разрешающая способность по вертикали 450 линий. Дистанционный пульт управления позволяет регулировать яркость изображения и громкость звукового сопровождения на расстоянии до 4 метров от телерадиолы.

Радиоприёмник имеет диапазоны:

  • ДВ 150..410 кгц,
  • СВ - 520...1600 кгц,
  • КВ 5,8..12,2 Мгц,
  • УКВ 65,8...73 Мгц.

Промежуточная частота для АМ диапазонов 465 кгц, для ЧМ 6,5 Мгц. Чувствительность приёмника в ДВ, СВ 200 мкВ, на КВ 300 мкВ, на УКВ- 30 мкВ. Универсальный проигрыватель позволяет воспроизводить грамзапись с обычных и долгоиграющих пластинок на скорости вращения диска 78, 45, 33 об/мин.

Усилитель НЧ модели имеет номинальную выходную мощность 1,5 вт. Полоса воспроизводимых звуковых частот 100...10000 Гц. В футляре телерадиолы стоит два громкоговорителя типа 1ГД-18 или 1ГД-19.

Потребляемая мощность при работе телевизора 200, а приёмника или проигрывателя 75 Вт. Телерадиолу "Беларусь ТР-210", как и предыдущую Б-110 производили в настольном и напольном оформлениях.

Литература:

  1. Инструкция по эксплуатации к телерадиоле "Беларусь ТР-210Л".
