Телевизоры первого класса "Горизонт-101"

Ч/б Телевизоры первого класса "Горизонт-101" и "Горизонт-102" выпускал Минский "имени 50 лет КПБ" радиозавод с 1970 и 1972 года соответвенно.

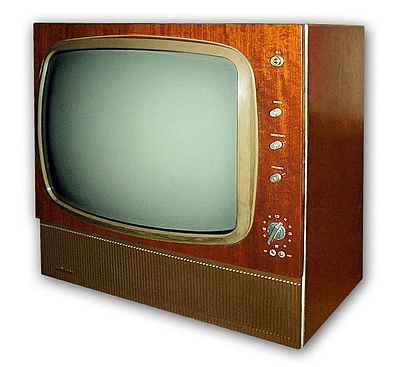

Лампово-полупроводниковый телевизор первого класса ''Горизонт-101'' (ЛПТ-65-1) предназначен для приёма телевизионных программ ч/б изображения в МВ и ДМВ диапазонах (при установке модуля СКД). В телевизоре применён кинескоп 65ЛК1Б с размером изображения - 525х410 мм. В принципиальной схеме телевизора применены все последние достижения телевизионной техники тех лет. В модели применена акустическая система закрытого типа с фазоинвертором. Чувствительность - 20 мкВ. Выходная мощность - 3 Вт. Диапазон воспроизводимых звуковых частот - 63...12500 Гц. Потребляемая мощность - 230 Вт. Размеры 1010х710х465 мм. Масса 52 кг.

Литература:

  1. Телевизоры 1 класса. Брошюра МРБ № 87.
  2. Электрическая схема телевизора "Горизонт-101".
