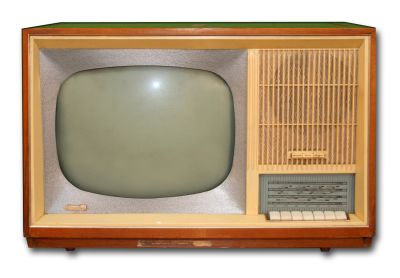

Телерадиола "Беларусь-110"

Телерадиола"Беларусь-110" выпускалась Минским радиозаводом с 1963 года.

Телерадиола ''Беларусь-110'' представляет собой комбинированную установку, имеющую телевизор на кинескопе 43ЛК9Б с углом отклонения луча 110 градусов, всеволновый радиовещательный приёмник и универсальный электропроигрыватель грампластинок. Телевизор обеспечивает высококачественный приём передач на любом из 12 каналов. Размер видимого изображения на экране телерадиолы 360х270 мм. В аппарате имеется автоматическая регулировка яркости и контрастности изображения, подстройки частоты строк и стабилизации размеров изображения. Имеется пульт ДУ громкостью звука и яркостью изображения. Чувствительность 100 мкВ. Чёткость по вертикали 500, по горизонтали 450 линий. Радиоприёмник имеет 4 диапазона: ДВ, СВ, KB (5,8-12,2 Мгц) и УКВ-ЧМ. Чувствительность приёмника на ДВ и СВ диапазонах 200 мкВ, на KB 300 мкВ, УКВ 50 мкВ. Номинальная выходная мощность усилителя НЧ 1,5 Вт.

Полоса воспроизводимых частот 100...7000 Гц. Модель имеет 3 громкоговорителя, фронтальный 4ГД-1 и 2 боковых 1ГД-9, что обеспечивает высокое качество звучания. Гнёзда для головных телефонов, выведенные на заднюю стенку можно использовать и для записи звука на магнитофон. Универсальный проигрыватель грампластинок позволяет воспроизводить грамзапись с обычных или долгоиграющих пластинок на скорости вращения диска: 78, 45, 33, 16 об/мин.

Телерадиола питается от сети переменного тока напряжением 127 / 220 в. Потребляемая мощность - 200 Вт. Телерадиола выполнена в консольном и настольном вариантах. Для удобства при ремонте монтажная доска, на которой расположен четырёхскоростной проигрыватель II-ЭПУ-62,сделана подъемной, что облегчает доступ к лампам и другим элементам. Шасси телерадиолы горизонтальное, укреплено в ящике на специальных направляющих планках поэтому его можно легко вынимать и вставлять в ящик. Блок питания собран на отдельном шасси, к оторое соединяется с шасси при помощи 20 контактного разъема. Монтаж аппарата выполнен на пяти печатных платах из фольгированного гетинакса, каждая из которых является самостоятельным функциональным блоком. Кинескоп с выпуклым защитным стеклом и отклоняющей системой крепится к силуминовой маске, укрепленной на футляре который отделан ценными породами дерева. Габариты телерадиолы в настольном варианте - 690х465х400 мм, консольном - 690х955х400 мм, вес 38 кг. Цена 432 руб.18 к.

Литература:

  1. Описание и схемы телерадиолы в инструкции по эксплуатации.
  2. Описание и схемы в книге "Телевизионный приём" выпуск № 21.
  3. Описание и схемы модели в журнале "РАДИО" № 9 за 1963 год.
