Автомобильный радиоприемник "А-18"

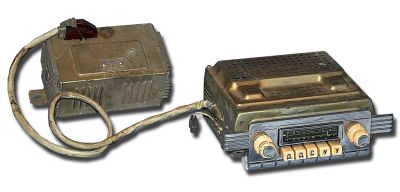

 Автомобильный радиоприёмник второго класса "А-18" ("А-18С") выпускался Муромским радиозаводом с 1967 года.

Приемник представляет собой модернизацию приемника "А-12" и предназначен для установки в автомобиле "Волга". Основное отличие от предыдущей модели - возможность приема станции в УКВ диапазоне. Он изготовляется в двух вариантах: с УКВ диапазоном 65,8 - 73 МГц ("А-18" или "А-18С" - советский) и 88 - 104 МГц ("А-18Е" - европейский).

Приемник собран на шести электронных лампах и шести транзисторах.

Приемник состоит из трех самостоятельных блоков - собственно приемника, блока УП-18 и громкоговорителя 3ГД-28, установленного на отражательной доске. В приемнике расположены механизм настройки с блоком УКВ и вся высокочастотная часть от усилителя ВЧ по детектор. Усилитель НЧ и преобразователь напряжения размещены в блоке УП-18. В механизме настройки приемника применен блок из шести катушек переменной индуктивности (КПИ). Четыре катушки с ферритовыми сердечниками используются для настройки на ДВ и СВ и две катушки с алюминиевыми сердечниками - на УКВ. Приемник имеет фиксированную (кнопками) и плавную (при помощи ручки) настройки. Кнопки фиксированной настройки позволяют производить скачкообразную перестройку приемника на пять станций: две на ДВ, одна на СВ и две на УКВ. При нажатии на эти кнопки одновременно с перестройкой происходит и переключение диапазонов приемника.

Монтаж и в приемнике и в блоке УП-18 выполнен печатным способом.

Размеры приемника - 219 х 232 х 98 мм, блока УП-18 - 180 х 93 х 111 мм. Общий вес комплекта - не более 5,5 кг.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь частоты в УКВ диапазоне на лампе 6Н3П.
  2. УВЧ в диапазоне и средних волн на лампе 6К4П.
  3. УПЧ I для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П.
  4. УПЧ II для УКВ диапазона и УПЧ I для остальных диапазонов на лампе 6К4П.
  5. Ведущая лампа дробного детектора для УКВ диапазона и УПЧ II для остальных диапазонов на лампе 6К4П.
  6. Дробный детектор для УКВ диапазона, детектор и АРУ для остальных диапазонов на лампе 6Х2П.
  7. Трехкаскадный УНЧ на триодах П13 (или П14).
  8. Оконечный двухтактный усилитель на триодах П413.
  9. Блокинг-генератор преобразователя постоянного напряжения на триоде П4А (П4В).

Диапазон принимаемых частот:

  • Длинные волны - 150 - 408 кГц (2000,0 - 723,0 м);
  • Средние волны - 525 - 1605 кГц (571,0 -187,0 м);
  • УКВ - 65,8 - 73,0 МГц.

Электрические показатели

 Промежуточная частота тракта АМ - 465 кГц, тракта ЧМ - 8,4 МГц.

Чувствительность в диапазоне УКВ при работе от штыревой антенны (1,1 м в середине УКВ диапазона) 3-5 мкВ, в диапазоне длинных волн 50 - 70 мкВ, в диапазоне средних волн 20-40 мкВ.

Реальная чувствительность на ДВ - не хуже 150 мкВ, на СВ - 50 мкВ, на УКВ - 5 мкВ.

Избирательность по соседнему каналу на ДВ и СВ - не хуже 34 дБ.

Усредненная крутизна ската резонансной характеристики на УКВ - не менее 0,17 дБ/кГц.

Подавление амплитудной модуляции на УКВ - не хуже 20 дБ.

Автоматическая регулировка усиления (АРУ) обеспечивает изменение напряжения на выходе приемника не более чем на 6 дБ при изменении входного напряжения на 60 дБ, а схема ограничения в диапазоне УКВ - изменение выходного напряжения не более чем на 6 дБ при изменении входного сигнала на 80 дБ (от 100000 до 10 мкВ).

Номинальная выходная мощность - 3 Вт.

Мощность, потребляемая приемником от источника питания, - не более 30 Вт.

Электрическая схема

Блок УКВ выполнен по обычной схеме на двойном триоде с некоторыми незначительными отклонениями от схемы унифицированного блока УКВ радиовещательных приемников. Настройка блока УКВ по диапазону осуществляется изменением индуктивности контурных катушек.

Входные цепи тракта AM имеют непосредственную связь с антенной. В диапазоне СВ применена одноконтурная схема, а в диапазоне ДВ - двухконтурная с параллельно-последовательным включением контурных катушек в цепь сетки лампы УВЧ, чем достигается, кроме упрощения коммутации, хорошая полоса пропускания по всему диапазону ДВ.

В анодной цепи лампы УВЧ включен фильтр, ослабляющий сигналы с частотой, равной промежуточной частоте тракта AM. Он представляет собой последовательный LC-контур. Нагрузкой по постоянной составляющей анодного тока является резистор, а по переменной - параллельный контур. Контур УВЧ через емкость включен в управляющую сетку триод-гептода, являющегося преобразователем тракта AM и первым каскадом УПЧ тракта ЧМ. Выход блока УКВ постоянно включен в сетку гептодной части триод-гептода. При включении тракта AM с УКВ блока снимается питание анодных цепей триодов, отключается первый фильтр ПЧ тракта ЧМ, выполненный как комбинированная нагрузка гептодной части триод-гептода, и включается цепь АРУ.

Гетеродин тракта AM выполнен на триоде по обычной схеме с настроенным контуром в цепи сетки и индуктивной обратной связью в цепи анода. В анод гептодной части лампы преобразователя тракта AM и усилителя ПЧ тракта ЧМ включены последовательные фильтры ПЧ трактов ЧМ и AM.

Детектор ЧМ работает по схеме детектора отношений. Для подавления паразитной амплитудной модуляции в цепи контура последнего УПЧ тракта ЧМ применена специальная цепочка из резисторов, емкости и полупроводниковых диодов. Детектор сигнала выполнен по схеме последовательного диодного детектирования, а детектор АРУ - по схеме параллельного диодного детектирования. При переходе с тракта AM на тракт ЧМ и обратно цепи детекторов коммутируются.

УНЧ представляет собой полупроводниковый усилитель с двухтактным выходом, входным и выходным трансформаторами оконечного каскада. Три первых каскада - усилитель с емкостной связью и включением транзисторов по схеме с общим эмиттером. Регулятор тембра установлен между первым и вторым каскадами УНЧ. Для уменьшения нелинейных искажений УНЧ охвачен отрицательной обратной связью, которая подается со вторичной обмотки выходного трансформатора на предварительный усилитель.

Блок питания выполнен на транзисторном преобразователе и мостиковом выпрямителе на полупроводниковых диодах. С выпрямителя снимается напряжение начального смещения ламп приемника, подающееся в цепь детектора АРУ тракта AM.

Входные цепи приемника заводом-изготовителем настраиваются под эквивалент антенны автомобиля "Волга". На длинных волнах входная цепь представляет собой одиночный контур с непосредственной связью с антенной. На средних волнах применена емкостная связь входного контура с антенной и усилителем ВЧ (П-образный контур).

Усилитель ВЧ выполнен на лампе 6К4П (Л1-2), экранирующая сетка которой для уменьшения собственных шумов соединена с анодом. Это позволило примерно в 1,5 раза повысить реальную чувствительность приемника.

Преобразователь частоты и гетеродин собраны на лампе 6И1П (Л1-3), а усилитель ПЧ - па двух лампах 6К4П (Л-4, Л1-5). Блок УКВ выполнен на двойном триоде 6НЗП (Л1-1а, б). Входная цепь на УКВ - широкополосный контур с катушкой, выполненной печатным способом (L1-1, L1-2).

Усилитель ВЧ УКВ блока собран на одном триоде A1-1a по схеме с заземленной сеткой, другой триод (Л1-1б) лампы используется в каскаде гетеродинного преобразователя. На управляющую сетку этого триода подается напряжение сигнала от усилителя ВЧ и от гетеродина. Для обеспечения взаимонезависимости настроек усилителя ВЧ и гетеродина, их контуры включены в противоположные диагонали мостовой схемы.

Для детектирования AM и ЧМ применена одна лампа 6Х2П (A1-6). С целью обеспечения неизменного уровня выходного напряжения на УКВ при движении автомобиля в анодную цепь лампы JI1-5 включена ограничивающая цепочка из диодов Д1-1, Д1-2 и резисторов R1-21, Д1-35. Эти резисторы устанавливают на чало эффективного ограничения амплитуды входного сигнала.

Предварительные каскады усилителя НЧ собраны на транзисторах П41 (2 шт.) и П40, а двухтактный выходной каскад усилителя и блокинг-генератор преобразователя напряжения - на транзисторах П216Б (П4В).

Для питания от 12,8-вольтовой сети автомашины нити накала ламп приемника соединены последовательно-параллельно. Для снижения импульсных помех, проникающих по цепи питания, накал двойного диода осуществляется через дроссели. Анодное напряжение получается выпрямлением (мостиковая схема на четырех диодах типа Д7Д) высокочастотного напряжения блокинг-генератора с самовозбуждением.

Детали

Трансформатор согласующий ТР2-1. Сердечник - сталь Э320, набор Ш9х18. Обмотка I: номера выводов 1, 4 - 750 витков ПЭВ-1 0,15, сопротивление обмотки постоянному току - 62+-2 Ома. Обмотка II: номера выводов 3, 5 - 150 витков ПЭВ-1 0,41, сопротивление обмотки постоянному току - 1,6+-0,05 Ома. Обмотка III: номера выводов 2, 6 - 150 витков ПЭВ-1 0,41, сопротивление обмотки постоянному току - 1,6+-0,05 Ома.

Трансформатор выходной ТР2-2. Сердечник - сталь Э320, набор Ш9х18. Обмотка I: номера выводов 4, 5, 6 - 2х120 витков ПЭВ-1 0,31, сопротивление обмотки постоянному току - 2х1,9+-0,1 Ома. Обмотка II: номера выводов 1, 3 - 67 витков ПЭВ-1 0,8, сопротивление обмотки постоянному току - 0,2+-0,02 Ома.

Трансформатор силовой ТР2-3. Сердечник - сталь Э320, набор Ш9х18. Обмотка I: номера выводов 1, 2 - 70 витков ПЭВ-1 0,64, сопротивление обмотки постоянному току - 0,34+-0,01 Ома. Обмотка II: номера выводов 4, 6 - 840 витков ПЭВ-1 0,2, сопротивление обмотки постоянному току - 3,4+-0,1 Ома. Обмотка III: номера выводов 2, 3 - 20 витков ПЭВ-1 0,2, сопротивление обмотки постоянному току - 0,96+-0,03 Ома.

Дроссели. Др1 имеет 80 витков провода ПЭЛ-1 0,1; Др2, Др3 и Др4 имеют по 50 витков провода ПЭЛ-1 0,20; Др5 и Др6 имеют по 80 витков провода ПЭЛ-1 0,93; Др2-1 имеет 190 витков провода ПЭВ-1 0,59.

Громкоговоритель типа ЗГД-28 имеет звуковую катушку из 62 витков провода ПЭЛ 0,18 (сопротивление постоянному току 34 Ом).

Литература:

  1. Принципиальная схема приемника А-18
  2. Принципиальная схема УП-18
  3. Инструкция по эксплуатации приемника А-18
  4. Описание приемника в справочнике Левитина Е.А.
