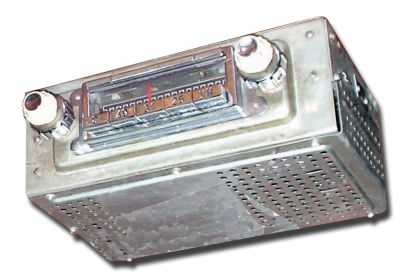

Автомобильный радиоприемник "А-13"

 Автомобильный радиоприёмник ''А-13' выпускался Муромским радиозаводом  с 1962 года.

Автомобильный радиоприёмник ''А-13'' выполнен на восьми радиолампах и четырёх транзисторах (два в преобразователе и два в оконечном усилителе низкой частоты). Приёмник работает в диапазонах средних, коротких (3 поддиапазона 25, 31 и 49 м) и УКВ-ЧМ.

Технические характеристики:

  • Реальная чувствительность в диапазонах СВ и на любом из 3-х поддиапазонов КВ - 50 мкВ, в УКВ-ЧМ - 5 мкВ.
  • Избирательность по соседнему каналу в АМ диапазонах - 36 дБ, ЧМ - 26 дБ.
  • АРУ обеспечивает соотношение входного и выходного сигнала (дБ) как 60 к 6.
  • Номинальная выходная мощность УНЧ - 2 Вт, максимальная - 4 Вт.
  • Диапазон воспроизводимых звуковых частот в диапазонах АМ - 80...4000 Гц, ЧМ - 80...8000 Гц.
  • Мощность, потребляемая от источника питания 20 Вт.
  • Размеры приёмника 235х170х100 мм.
  • Масса модели с выносным громкоговорителем 5 кг.

Литература:

  1. Электрическая схема радиоприёмника "А-13".
