Радиола "Юность"

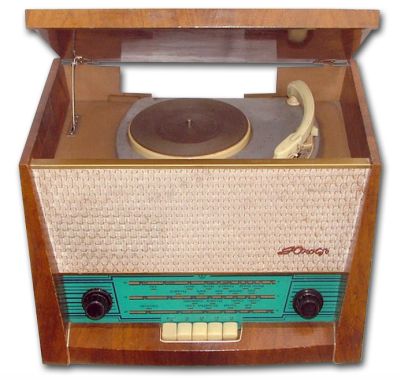

Сетевая Радиола "Юность" выпускалась Каменск-Уральским приборостроительным заводом с 1958 года.

Радиола представляет собой трехламповый приемник с универсальным электропроигрывателем.

Электропроигрыватель имеет три скорости: 33, 45 и 78 об/мин и полуавтоматические включение и автовыключение.

Акустическая система состоит из громкоговорителя типа 1ГД-9.

Конструкция

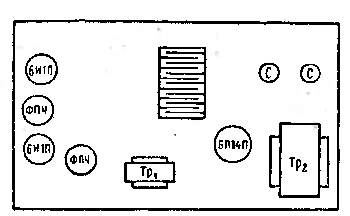

 Расположение ламп на шасси радиолы "Юность"

Расположение ламп на шасси радиолы "Юность"

Габарит радиолы 290х350х450 мм, вес 11,5 кг.

Радиола имеет следующие каскады:

  1. Преобразователь частоты на лампе 6И1П (или ЕСН-81).
  2. УПЧ и предварительный УНЧ на лампе 6И1П (или ЕСН-81).
  3. Оконечный усилитель на лампе 6П14П (или EL-84).

Детектор - полупроводниковый диод Д2Д. Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 415 кГц (2000 - 723 м);
  2. Средние волны: 520 - 1600 кГц (577 - 187 м);
  3. Короткие волны: 3,95 - 12,1 МГц (75,9 - 24,8 м);

Промежуточная частота 465 кГц.

Основные технические данные:

  • Избирательность при расстройке на +-10 кГц не хуже 20 дБ.
  • Чувствительность в диапазоне коротких волн 500 мкВ, в остальных диапазонах 300 мкВ.
  • Частотная характеристика. Полоса пропускания тракта радиолы при радиоприеме 150-3500 Гц, при проигрывании грампластинок 150-5000 Гц.
  • Выходная мощность: 0,75 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме не более 35 Вт, при проигрывании грампластинок 50 Вт.

Принципиальная схема

В антенной цепи установлен фильтр-пробка.

УПЧ однокаскадный, выполнен на гептодной части второй лампы 6И1П (третья сетка заземлена). Детектор выполнен по схеме последовательного детектирования.

Регулятор тембра снижает только высшие частоты.

Детали:

  • Выходной трансформатор. Первичная обмотка имеет 2600 витков провода ПЭЛ 0,12, вторичная - 93 витков провода ПЭЛ 0,64.
  • Трансформатор питания имеет сетевую обмотку из 590+80+505 витков провода ПЭЛ 0,41, повышающую - из 1380 витков провода ПЭЛ 0,2, накальную - из 36 витков провода ПЭЛ 1,0.
  • Громкоговоритель типа 1ГД-9 имеет звуковую картушку из 63 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).

Цена радиолы, после денежной реформы 1961 года - 43 рубля 50 копеек.

Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр. 238 - 241).
  2. Рехвиашвили Ю.Г., Бачинский А.А. "Радиоприемники, радиолы, магнитофоны, радиограммофоны". Издание 2-е. Москва: "Связь", 1970. - С.225.
  3. Принципиальная схема радиолы "Юность"
