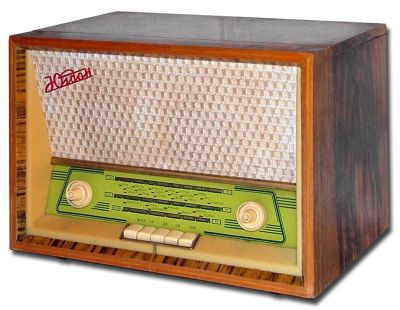

Радиола "Югдон"

Сетевая настольная радиола "Югдон" выпускалась Ижевским радиозаводом с 1957 года.

Радиола "Югдон" представляет собой пятиламповый приемник с электропроигрывателем.

Универсальный электропроигрыватель имеет асинхронный двигатель с приводом на 33, 45 и 78 об/мин с полуавтоматическими включением и выключением.
Акустическая система радиолы состоит из двух громкоговорителей типа 1ГД-5.

Конструкция:

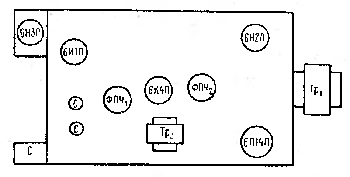

Расположение ламп на шасси радиолы "Югдон"

Расположение ламп на шасси радиолы "Югдон"

Габарит радиолы 497х347х330 мм, вес 15,5 кг.

Радиола имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6НЗП.
  2. УПЧ для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П.
  3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
  4. Детектор для диапазонов длинных и средних волн и предварительный УНЧ на лампе 6Н2П.
  5. Оконечный усилитель на лампе 6П14П.

В детекторе УКВ диапазона применены два диода типа Д2Е.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

  • Длинные волны: 150 - 408 кГц (2000 - 735,3 м);
  • Средние волны: 525 - 1605 кГц (571,4 - 166,9 м);
  • УКВ: 65,6 - 73 МГц (4,56 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для остальных диапазонов 465 кГц.

Основные технические данные:

  • Чувствительность в диапазонах длинных и средних волн 200 мкВ, в диапазоне УКВ 30 мкВ.
  • Избирательность в диапазоне УКВ при расстройке частшы на +-250 Гц и в других диапазонах при расстройке на +-10 кГц 26 дБ.
  • Частотная характеристика. Полоса пропускания всего тракта при приеме радиостанций в диапазонах длинных и средних волн 150 - 3500 Гц, в диапазоне УКВ 150 - 5000 Гц, при проигрывании грампластинок 150 - 5000 Гц.
  • Выходная мощность: 0,5 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при радиоприеме не более 50 Вт, при проигрывании грампластинок 65 Вт.

Принципиальная схема

УКВ блок выполнен по стандартной схеме. Входные цепи диапазонов длинных и средних волн выполнены на одиночных контурах с индуктивной связью с цепью антенны. На входе антенных цепей применен фильтр промежуточной частоты.

Гетеродин тракта AM выполнен по простейшей схеме с емкостной обратной связью.

Детектор тракта AM выполнен на триоде лампы 6Н2П (Л4), включенной диодом (анод и сетка запараллелены), и является общим для сигнала и АРУ. Детектор тракта ЧМ выполнен на полупроводниковых диодах по упрощенной схеме детектора отношений.

Регулятор тембра только по верхним звуковым частотам включен в цепь обратной связи оконечного каскада.

Литература:

  1. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр. 238)
  2. Рехвиашвили Ю.Г., Бачинский А.А. "Радиоприемники, радиолы, магнитофоны, радиограммофоны". Издание 2-е. Москва: "Связь", 1970. - (стр. 226 - 227).
  3. Принципиальная схема
  4. Инструкция по эксплуатации модели 1963 год.
