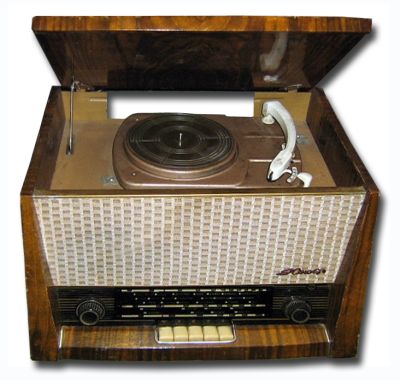

Радиола "Юность-М"

Радиола "Юность-М" серийно выпускалась Каменск-Уральским приборостроительным заводом с 1960 года.

Радиола ''Юность-М'' является модернизацией предыдущей модели - радиолы ''Юность'', и представляет собой 3-х ламповый приёмник с универсальным ЭПУ и имеет следующие каскады: Преобразователь частоты на радиолампе 6И1П ЕСН-81, УПЧ и предусилитель УНЧ на лампе 6И1П (ЕСН-81), оконечный усилитель УНЧ на лампе 6П14П(EL-84), детектор - полупроводниковый диод типа Д2Д, 2Е.

Диапазоны:

  • Длинные волны 150...415 кгц (2000-723 м).
  • Средние волны 520...1600 кгц (577-187 м).
  • Короткие волны КВ: 3,95...12,1 Мгц (75,9-24,8 м).

Промежуточная частота 465 кгц.

Технические характеристики:

  • Избирательность с расстройкой на 10 кгц - 20 дБ.
  • Чувствительность в диапазоне КВ - 500 мкв, в остальных диапазонах - 300 мкВ.
  • Полоса пропускания тракта радиолы при приёме радиостанций 150...3500 гц, а проигрывании грампластинок 150...5000 Гц.
  • Выходная мощность 0,75 Вт.
  • Потребляемая мощность при радиоприёме 35 Вт, при работе ЭПУ - 50 Вт.

Выпрямитель АВС-80х260. В акустической системе радиолы применён громкоговоритель 1ГД-9. ЭПУ модели трёхскоростное, с полуавтоматическим включением и автовыключением.

Габариты радиолы - 290х330х450 мм.

Масса - 11,5 кг.
