Магнитола "Миния-3"

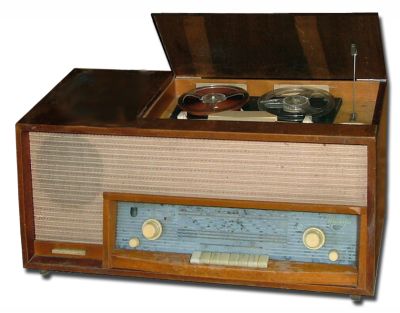

Сетевая ламповая магнитола "Миния-3" выпускалась Каунасским радиозаводом с 1965 года.

Магнитола "Миния-3" является модернизированным вариантом магнитолы "Миния-2", представляет собой восьмиламповый супергетеродинный приемник первого класса с двухскоростной магнитофонной панелью "Вильняле".

Магнитола предназначена для приема радиовещательных станций, работающих в диапазонах длинных, средних и коротких волн с амплитудной модуляцией и в диапазоне УКВ с частотной модуляцией, а также записи и воспроизведения звука. Приемник имеет пять диапазонов волн.

Магнитофонная панель предназначена для двухдорожечной записи и воспроизведения на ферромагнитной ленте.

Описание магнитофонной панели "Вильняле" будет приведено в следующем выпуске рассылки.

Скорость записи и воспроизведения 19,05 и 9,53 см/сек. Время непрерывной записи и воспроизведения при емкости катушек 350 м при скорости 19,05 см/сек 30 мин и при скорости 9,53 см/сек 1 час на каждой дорожке. Длительность обратной перемотки и ускоренного хода вперед 3,5 мин.

Конструкция:

Корпус магнитолы представляет собой конструкцию, выполненную в деревянном ящике, отделанном под ценные породы дерева с поднимающейся верхней крышкой.

Часть магнитол комплектуется съемными ножками, на которых она может быть установлена на полу. Под крышкой расположена магнитофонная панель. Акустическая система состоит из двух громкоговорителей 4ГД-28, расположенных на передней стенке ящика, и двух громкоговорителей 1ГД-28, находящихся на боковых стенках

Габариты 826x380x390 мм или 826х404х377 мм. Вес без ножек 26,5 кг, с ножками 29 кг.

Магнитола имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. Преобразователь частоты для диапазонов ДВ, СВ и КВ и первый каскад УПЧ для УКВ диапазона на лампе 6И1П.
  3. Двухкаскадный комбинированный УПЧ на лампах 6К4П.
  4. Комбинированный АМ и ЧМ детектор на лампе 6Х2П.
  5. Предварительный УНЧ на лампе 6Н2П.
  6. Оконечный усилитель на лампе 6П14П.
  7. Оптический индикатор настройки на лампе 6Е1П.

Выпрямитель селеновый типа АВС-120-270.

Магнитофонная панель имеет следующие каскады:

  1. УНЧ1 на лампе 6Н2П.
  2. УНЧ2 на лампе 6Н1П.
  3. Генератор стирания и подмагничивания, оконечный усилитель НЧ на лампе 6П14П.
  4. Индикатор уровня записи на лампе 6Е1П.

Выпрямитель для питания накала первой лампы - 4-х диода ДГ-Ц21.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 408 кГц (2000 - 735,3 м);
  2. Средние волны: 520 - 1600 кГц (577 - 187,5 м);
  3. Короткие волны I: 9,36 - 12,1 МГц (32,0 - 24,8 м);
  4. Короткие волны II: 3,95 - 7,4 МГц (75,9 - 40,5 м);
  5. УКВ: 65,8 - 73 МГц (4,56 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для других диапазонов 465 кГц.

Основные технические данные:

Чувствительность: не хуже 3 мВ от микрофона и 200 мВ от звукоснимателя.

Рабочий диапазон частот: при скорости 19,05 см/сек 40-12000 Гц и при скорости 9,53 см/сек 63-10000 Гц.

Полоса пропускания тракта низкой частоты: 40-12000 Гц.

Коэффициент нелинейных искажений: не более 5%.

Относительный уровень помех: -40 дБ.

Коэффициент детонации звука: не более 0,3% на скорости 9,53 см/сек.

Частота генератора тока подмагннчивания: 55 кГц.

Выходная мощность: 1,5 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при приеме радиопередач не превышает 85 Вт, а при работе магнитофонной панели - 125 Вт.

Принципиальная схема

В качестве блока УКВ использован блок ИП-2. Особенностью приемника является отсутствие внутренней магнитной антенны.

Входные контуры тракта AM имеют индуктивную связь с антенной. В диапазоне ДВ антенная катушка 2L4 включается последовательно с катушкой СВ (2L2) и вместе с конденсатором С19 образует фильтр нижних частот. Это позволяет увеличить подавление зеркального канала в диапазоне ДВ. Аналогично в диапазоне KBII используется катушка 2L6 диапазона KBI. Конденсатором фильтра является емкость печатного монтажа. Мостовой фильтр 2L1, С11, R4 и последовательный контур 2L10, С27 служат для подавления сигналов с частотой, равной промежуточной.

На лампе Л2 (6И1П) собран преобразователь частоты и гетеродин: на триодной части лампы Л2 - гетеродин, а на гептодной части - преобразователь частоты тракта AM и первый усилитель ПЧ тракта ЧМ. Гетеродин собран по схеме с трансформаторной обратной связью (2L12, 2L14, 2L16, 2L18 - катушки обратной связи). Смеситель работает на гептодной части лампы Л2. Сигнал поступает на первую сетку гептода, а напряжение гетеродина - на третью. Конденсаторами С18, С28 настраиваются входные и гетеродинные контуры. При работе в тракте ЧМ снимается напряжение с анода триода лампы Л2, а гептодная часть этой лампы используется как первый каскад усилителя ПЧ.

Усилители ПЧ для AM и ЧМ трактов выполнены комбинированными с последовательным включением соответствующих контуров трансформаторов ПЧ на 465 кГц и 6,5 МГц. Усилитель ПЧ-ЧМ - трехкаскадный и выполнен на гептодной части лампы Л2 и лампах Л3, Л4 (6К4П). Девять контуров, настроенных на частоту 6,5 МГц, обеспечивают высокую избирательность. Основную избирательность дает трехконтурный фильтр ФСС, включенный в анодную цепь лампы Л2. Ограничительные цепочки R62, С96 и R63, С100 служат для подавления паразитной амплитудной модуляции и избежания перегрузок усилителя ПЧ-ЧМ при сильном сигнале.

Усилитель ПЧ-АМ - двухкаскадный и собран на двух лампах Л3 и Л4. Наличие восьми контуров ПЧ позволяет получить высокую избирательность по соседнему каналу. Плавная регулировка полосы пропускания производится путем изменения связи между контурами ФСС и фильтра в анодной цепи лампы Л4. В крайнем правом положении регулятора полосы (фиксированное положение "местный прием") контуры фильтра ПЧ 3L11, С58 и 3L12, С59 шунтируются резисторами R13 и R17, что расширяет полосу пропускания и снижает общую чувствительность приемника по трату AM до 1,5 мВ.

Усиленный сигнал ПЧ-ЧМ поступает на дробный детектор, собранный на лампе Л5 (6Х2П). Резистор R23, шунтированный конденсатором С71, - нагрузка детектора. Потенциометр R25 служит для настройки подавления паразитной амплитудной модуляции. Амплитудный детектор собран на правой части лампы Л5. Напряжение НЧ снимается с делителя R27, R28, общего для тракта АМ и ЧМ. АРУ выполнена по схеме параллельного питания и охватывает все каскады высокочастотного тракта. Напряжение АРУ через фильтр R22, С70 снимается с верхнего конца (по схеме) резистора R27.

Усилитель НЧ собран на лампах Л6 (6Н2П) - усилитель напряжения и Л7 (6П14П) - усилитель мощности. В цепи сетки левого триода лампы Л6 находится регулятор громкости; (R33), а в анодной цепи - тонрегистр и плавные регуляторы тембра. Потенциометром R41 регулируются высокие звуковые частоты, потенциометром R39 - низкие. Кнопочный переключатель тембра (тонрегистр), имеющий положения "Оркестр", "Соло", "Речь", позволяет за счет введения корректирующих цепочек и изменения глубины обратной связи установить частотную характеристику УНЧ, соответствующую принимаемой программе. При нажатой кнопке переключателя тембра плавные регуляторы тембра отключаются. Клавиша "Оптический индикатор" имеет автономную фиксацию и служит для выключения оптического индикатора настройки, собранного на лампе Л8 (6Е1П). Управляющий электрод лампы Л8 подключен через фильтр R64, С97 к цепи АРУ. Для уменьшения искажений усилитель НЧ охвачен глубокой отрицательной обратной связью. Акустическая система состоит из двух последовательно соединенных громкоговорителей 4ГД-28.

Выпрямитель магнитолы собран на четырех селеновых столбиках типа АВС-120-270 по мостовой двухполупериодной схеме с многозвенным RС-фильтром. Для уменьшения фона, вызываемого утечкой тока, катоды - подогреватели ламп Л5, Л6, Л7 - имеют отдельную обмотку накала, в среднюю точку которой подается положительное напряжение.

Приемник магнитолы состоит из пяти блоков: УКВ, КСДВ, ПЧ, УНЧ и блока тонрегистра. Все блоки выполнены на печатных платах и, за исключением блока тонрегистра, размещены на металлическом сварном шасси. Блок тонрегистра крепится непосредственно к фронтальной доске футляра и соединен жгутом с остальной электрической схемой приемника.

 Детали:

Электродвигатель КД-7мл асинхронный, однофазный, конденсаторный с короткозамкнутым ротором. Напряжение питания 127 В переменного тока. Потребляемый ток не более 0,4 А. Номинальная мощность на валу 10 Вт. Скорость вращения 1420 об/мин. Напряжение вращения левое. Вес электродвигателя 1,6 кг.

 Литература:

  1. Принципиальная схема магнитолы "Миния-3"
  2. Описание и схемы магнитолы в МРБ № 776
  3. Описание и схемы магнитофонной приставки "Вильняле" в МРБ № 776
