Магнитола "Миния-2"

Сетевая ламповая катушечная магнитола "Миния-2" выпускалась Каунасским радиозаводом с 1963 года.

Магнитола "Миния-2" является модернизированным вариантом магнитолы "Миния" и состоит из восьмилампового, пятидиапазонного приемника первого класса, который работает в диапазоне длинных, средних и коротких волн (этот диапазон разбит на два поддиапазона) и УКВ.

В магнитоле используется магнитофонная панель "Эльфа-25".

Запись двухдорожечная с микрофона, звукоснимателя и приемника магнитолы. Предусмотрена ускоренная перемотка ленты в обе стороны. Переход с одной дорожки на другую осуществляется перестановкой и переворачиванием катушек.

Скорость движения ленты 19,05 см/сек. Время непрерывной записи и воспроизведения на каждую дорожку при емкости катушек 350 м 30 мин.

Магнитола ''Миния-2'' производилась до IV кв 1966 г.

Конструкция:

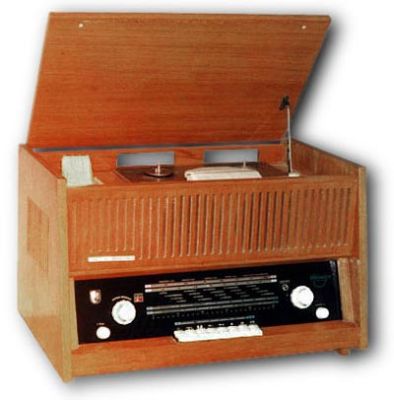

Магнитола собрана в деревянном, декоративно оформленном ящике. Под верхней откидывающейся крышкой расположена магнитофонная панель "Эльфа-25". На ней расположены два подкатушника, блок головок, закрытый защитной крышкой с прорезью для ленты, ручки регулятора громкости (а также уровня записи) и тембра.

Управление панелью клавишное. Клавиши переключения рода работы выведены на верхнюю панель магнитолы. На передней стенке магнитолы расположен клавишный переключатель диапазонов приемника, регулятор громкости, регулятор тембра (раздельный по низким и высоким звуковым частотам).

Электродинамические громкоговорители расположены: два широкополосных типа 2ГД-7 на передней панели и два эллиптических высокочастотных типа 1ГД-18 на боковых стенках ящика.

На задней стенке шасси находятся гнезда для подключения наружной антенны, заземления, УКВ антенны, внешнего громкоговорителя, гнезда для подключения внешнего усилителя НЧ к выходу магнитофона, гнездо для подключения приставки, служащей для воспроизведения стереофонических радиопередач.

На передней панели размещаются клавиши включения оптического: индикатора настройки и скачкообразного регулятора тембра.

Магнитофонный усилитель записи и воспроизведения выполнен в виде отдельного блока без оконечного усилителя и выпрямителя, общих для радиоприемника и магнитофона. Конструкция магнитофонной панели и лентопротяжного механизма "Эльфа-25" такая же, как и магнитофоне "Айдас".

Габарит магнитолы 622х435х375 мм, вес 26 кг.

Магнитола имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. Преобразователь частоты для диапазонов ДВ, СВ и КВ и первый каскад УПЧ для УКВ диапазона на лампе 6И1П.
  3. Двухкаскадный комбинированный УПЧ на лампах 6К4П.
  4. Комбинированный АМ и ЧМ детектор на лампе 6Х2П.
  5. Предварительный УНЧ на лампе 6Н2П.
  6. Оконечный усилитель на лампе 6П14П.
  7. Оптический индикатор настройки на лампе 6Е1П.

Выпрямитель селеновый типа АВС-120-270.

Магнитофонная панель имеет следующие каскады:

  1. УНЧ1 на лампе 6Н2П.
  2. УНЧ2 на лампе 6Н1П.
  3. Генератор стирания и подмагничивания, оконечный усилитель НЧ на лампе 6П14П.
  4. Индикатор уровня записи на лампе 6Е1П.

Выпрямитель для питания накала первой лампы - 4-х диода ДГ-Ц21.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 408 кГц (2000 - 735,3 м);
  2. Средние волны: 520 - 1600 кГц (577 - 187,5 м);
  3. Короткие волны I: 9,36 - 12,1 МГц (32,0 - 24,8 м);
  4. Короткие волны II: 3,95 - 7,4 МГц (75,9 - 40,5 м);
  5. УКВ: 65,8 - 73 МГц (4,56 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для других диапазонов 465 кГц.

Основные технические данные:

Чувствительность: на длинных и средних волнах не хуже 150 мкВ, на коротких волнах - не хуже 200 мкВ, на УКВ - не хуже 10 мкВ, не хуже 3 мВ от микрофона, 200 мВ от звукоснимателя.

Избирательность по соседнему каналу, при расстройке на +-10 кГц не менее 50 дБ.

Полоса воспроизводимых частот на длинных, средних и коротких волнах: 80 - 4000 Гц, на УКВ: 80 - 10000 Гц, на линейном выходе магнитофонной панели: 40 - 12000 Гц.

Относительный уровень шумов: не хуже -38 дБ.

Коэффициент нелинейных искажений: не белее 5%.

Коэффициент детонации звука: не более 0,4%.

Частота генератора тока подмагничивания: 55 кГц.

Выходная мощность: 2 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при приеме радиопередач не превышает 80 Вт, а при работе магнитофонной панели - 125 Вт.

Принципиальная схема:

Электрическая схема магнитофонной панели "Эльфа-25" отличается от электрической схемы магнитофона "Айдас" параметрами элементов схемы.

Детали:

Электродвигатель типа КД-2 асинхронный, однофазный, конденсаторный двигатель с короткозамкнутым ротором, питание от сети переменного тока частотой 50 Гц, напряжением 127 В, скорость вращения 1440 об/мин, мощность на валу 7 Вт.

Головка ГУ: число витков обмотки 2х1000 ПЭВ-2 0,05, индуктивность 1 Гн. Рабочий зазор 5 мк.

Головка ГС: число витков обмотки 250 ПЭВ-2 0,15, индуктивность 5 мГн. Ширина переднего зазора обмотки 10 мк.

Катушка L1: обмотка I - 156 + 82 витков ПЭВ 0,23; обмотка II - 27 витков ПЭЛШО 0,23.

 Литература.

  1. Принципиальная схема магнитолы "Миния-2"
  2. Инструкция по эксплуатации магнитолы
  3. Описание магнитолы "Миния-2" в справочнике Гладышева
  4. Описание магнитолы "Миния-2" в справочнике МРБ-745
