Магнитола "Миния-4"

Ламповая катушечная магнитола первого класса "Миния-4" выпускалась Каунасским радиозаводом с 1966 года.

Магнитола "Миния-4" является дальнейшей модификацией, магнитолы "Миния-3". Магнитолы "Миния-4" и "Миния-3" отличаются друг от друга внешним оформлением (два варианта футляра) и имеют небольшие отличия в принципиальной схеме.

Характеристики магнитолы "Миния-4" аналогичны соответствующим характеристикам магнитолы "Миния-3".

С 1967 г. выпускалась усовершенствованная модель магнитолы "Мииия-4", котопая состояла из радиоприемника 1-го класса и магнитофонной модели "Вильняле".

Описание магнитофонной панели "Вильняле" будет приведено в следующем выпуске рассылки.

Конструкция

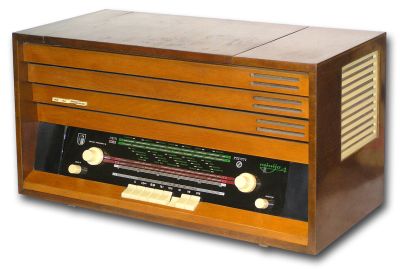

Корпус магнитолы представляет собой конструкцию, выполненную в деревянном ящике, отделанном под ценные породы дерева с поднимающейся верхней крышкой.

Часть магнитол комплектуется съемными ножками, на которых она может быть установлена на полу. Под крышкой расположена магнитофонная панель. Акустическая система состоит из двух громкоговорителей 4ГД-28, расположенных на передней стенке ящика, и двух громкоговорителей 1ГД-28, находящихся на боковых стенках

Габариты 826x380x390 мм или 826х404х377 мм. Вес без ножек 26,5 кг, с ножками 29 кг.

Магнитола имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. Преобразователь частоты для диапазонов ДВ, СВ и КВ и первый каскад УПЧ для УКВ диапазона на лампе 6И1П.
  3. Двухкаскадный комбинированный УПЧ на лампах 6К4П.
  4. Комбинированный АМ и ЧМ детектор на лампе 6Х2П.
  5. Предварительный УНЧ на лампе 6Н2П.
  6. Оконечный усилитель на лампе 6П14П.
  7. Оптический индикатор настройки на лампе 6Е1П.

Выпрямитель селеновый типа АВС-120-270М.

Магнитофонная панель имеет следующие каскады:

  1. УНЧ1 на лампе 6Н2П.
  2. УНЧ2 на лампе 6Н1П.
  3. Генератор стирания и подмагничивания, оконечный усилитель НЧ на лампе 6П14П.
  4. Индикатор уровня записи на лампе 6Е1П.

Выпрямитель для питания накала первой лампы - 4-х диода ДГ-Ц21.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 408 кГц (2000 - 735,3 м);
  2. Средние волны: 520 - 1600 кГц (577 - 187,5 м);
  3. Короткие волны I: 9,36 - 12,1 МГц (32,0 - 24,8 м);
  4. Короткие волны II: 3,95 - 7,4 МГц (75,9 - 40,5 м);
  5. УКВ: 65,8 - 73 МГц (4,56 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для других диапазонов 465 кГц.

Основные технические данные:

  • Чувствительность: не хуже 3 мВ от микрофона и 200 мВ от звукоснимателя.
  • Рабочий диапазон частот: при скорости 19,05 см/сек 40-12000 Гц и при скорости 9,53 см/сек 63-10000 Гц.
  • Полоса пропускания тракта низкой частоты: 40-12000 Гц.
  • Коэффициент нелинейных искажений: не более 5%.
  • Относительный уровень помех: -40 дБ.
  • Коэффициент детонации звука: не более 0,3% на скорости 9,53 см/сек.
  • Частота генератора тока подмагннчивания: 55 кГц.
  • Выходная мощность: 1,5 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при приеме радиопередач не превышает 85 Вт, а при работе магнитофонной панели - 125 Вт.

 Принципиальная схема.

Кроме изменений внешнего оформления (два варианта футляра), магнитола "Миния-4" имеет следующие отличия от магнитолы "Миния-3" в принципиальной схеме:

1) изменена коммутация клавишного переключателя диапазонов в положении УКВ;

2) исключен резистор R17. В положении "местный прием" загрубление чувствительности происходит подключением только резистора R13 параллельно контуру 3L11, С58;

3) несколько изменены данные контурных катушек 3L3, 3L18, 3L11, 3L17, 3L16;

4) изменена схема подключения регулятора тембра (R39) по низким звуковым частотам;

5) незначительно изменена кинематическая схема верньерного устройства;

6) акустическая система магнитолы состоит из двух громкоговорителей 4ГД-28 и двух - 1ГД-28 для I варианта или одного - 1ГД-28 для II варианта;

7) несколько изменен режим радиоламп за счет применения селенового выпрямителя типа АВС-120-270М.

Детали:

Электродвигатель КД-7мл асинхронный, однофазный, конденсаторный с короткозамкнутым ротором. Напряжение питания 127 В переменного тока. Потребляемый ток не более 0,4 А. Номинальная мощность на валу 10 Вт. Скорость вращения 1420 об/мин. Напряжение вращения левое. Вес электродвигателя 1,6 кг.

Литература:

  1. Принципиальная схема магнитолы "Миния-4"
  2. Инструкция по эксплуатации к магнитоле "Миния-4"
  3. Описание магнитолы "Миния-4" в книге МРБ-776
