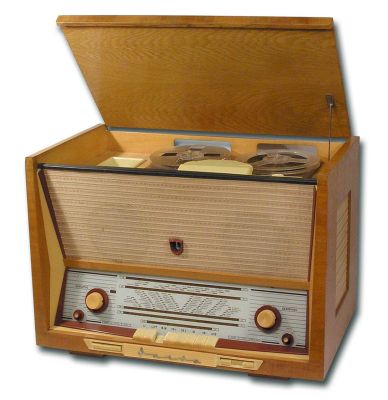

Магнитола "Вайва"

Настольная магнитола "Вайва" выпускалась Каунасским радиозаводом с 1960 года.

Магнитола представляет собой восьмиламповый приемник с четырехламповой магнитофонной панелью  "Эльфа-17" (с 1964 года - "Эльфа-21"), которые помещены в корпусе настольного типа. Магнитофонная панель магнитолы "Вайва" предназначена для записи звука на ферромагнитной ленте типа 2 или СН с микрофона, звукоснимателя и приемника.

Акустическая система состоит из двух широкополосных громкоговорителей типа 2ГД-7, расположенных фронтально, и двух эллиптических высокочастотных типа 1ГД-18, расположенных на боковых стенках корпуса. Имеется клавишный регулятор тембра, позволяющий наилучшим образом подобрать частотную характеристику магнитолы при прослушивании различных передач.

Длительность записи и воспроизведения при скорости ленты 19,05 см/сек и двухдорожечной записи составляет 1 ч.

Переключатель диапазонов - клавишный. В приемнике магнитолы применен печатный монтаж.

Конструкция:

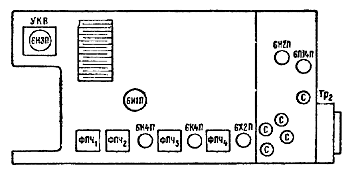

 Расположение ламп и деталей магнитолы “Вайва”

Расположение ламп и деталей магнитолы “Вайва”.

Монтаж магнитолы - печатный.

Габарит магнитолы 622х435х375 мм, вес 26 кг.

Приемник магнитолы имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. УПЧ для диапазона УКВ.и преобразователь для остальных диапазонов на лампе 6И1П.
  3. Двухкаскадный комбинированный УПЧ на лампах 6К4П.
  4. Детектор для всех диaпазонов на лампе 6Х2П.
  5. Предварительный УНЧ на лампе 6Н2П.
  6. Оконечный УНЧ на лампе 6П14П (или EL-84).
  7. Оптический индикатор настройки на лампе 6Е1П (в первых выпусках - 6Е5С).

Магнитофонная панель имеет следующие каскады:

  1. УНЧ1 на лампе 6Н2П.
  2. УНЧ2 на лампе 6Н1П.
  3. Генератор стирания и подмагничивания на лампе 6П14П (или EL-84).

Индикатор уровня записи на лампе 6Е1П.

Выпрямитель селеновый типа АВС-80-260.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 408 кГц (2000 - 735,3 м);
  2. Средние волны: 520 - 1600 кГц (577 - 187, 5 м);
  3. Короткие волны I: 9,36 - 12,1 МГц (32,0 - 24,8 м);
  4. Короткие волны II: 3,95 - 7,4 МГц (75,9 - 40,5 м);
  5. УКВ: 65,8 - 73,0 МГц (4,56 - 4,11 м).

Промежуточная частота для УКВ диапазона 8,4 МГц, для всех других диапазонов 465 кГц.

Основные технические данные:

  • Чувствительность в УКВ диапазоне не хуже 10 мкВ, в диапазоне коротких волн не хуже 200 мкВ, в остальных диапазонах не хуже 150 мкВ.
  • Избирательность в диапазоне УКВ при расстройке на ±250 кГц не менее 30 дБ, в остальных диапазонах при расстройке на ±10 кГц не менее 50 дБ.
  • Частотная характеристика. Полоса пропускания тракта магнитолы при приеме радиостанций в диапазоне УКВ 80 - 10000 Гц, в других диапазонах 80 - 4000 Гц.
  • Полоса пропускания низкочастотного канала 80 - 10000 Гц.
  • Выходная мощность: 2 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при приеме радиовещательных станций - радиоприеме 80 Вт, при работе магнитофонной панели 125 Вт.

Принципиальная схема схема

Выходные цепи тракта AM выполнены на одиночных контурах с индуктивной связью с цепью антенны. В цепь антенны тракта AM включены для фильтра промежуточной частоты.

В анод гептодной части лампы преобразователя включены четырехконтурный фильтр сосредоточенной селекции тракта AM и трехконтурный тракта ЧМ. При работе тракта AM трехконтурный фильтр закорачивается. Связь между контурами трехконтурного фильтра через витки связи, а в четырехконтурном фильтре внешне емкостная. Полоса пропускания четырехконтурного фильтра изменяется путем изменения индуктивной связи в первой и второй парах трансформаторов ПЧ.

Детектор AM сигнала и АРУ тракта AM собраны по схеме параллельных диодных детекторов, детектор ЧМ тракта - по схеме детектора отношений с балансировкой на минимум паразитной AM модуляции в тракте ЧМ. Детектор ЧМ тракта имеет разъем для подключения полярного детектора при приеме стереофонических передач на УКВ.

Акустическая система подключена через выходной трансформатор, с которого заведено напряжение главной петли обратной связи в катод второго каскада предварительного УНЧ. Усилитель низкой частоты охвачен несколькими вспомогательными петлями обратной связи, в которые включены частотно-зависимые элементы плавной регулировки высших и низших частот и ступенчатого тонрегистра ("Оркестр", "Соло", "Интимно"). В цепи главной петли обратной связи включена ступень тонрегистра "Бас".

Накал двойного дкода предварительного УНЧ питается от отдельной обмотки трансформатора питания. Для снижения наводок переменного тока в цепь накала этих ламп подается положительный потенциал с катода выходной лампы. Это образует "запорное" поле около катода для электронов, вылетающих с катода, и значительно снижает уровень фона переменного тока на выходе УНЧ. Выпрямитель имеет многозвенный фильтр цепей питания анодов и экранирующих сеток ламп приемника.

Детали:

Выходной трансформатор. Первичная обмотка содержит 3500 витков провода ПЭЛ 0,12, вторичная - 65 + 65 витков провода ПЭЛ 0,59.

Трансформатор питания. Сетевая обмотка содержит 248+334+92 витков провода ПЭЛ 0,44, вторичная обмотка - 690 витков провода ПЭЛ 0,23 и 38+19 витков провода ПЭЛ 0,86.

Громкоговорители типа 2ГД-7 имеют звуковые катушки по 62 витка провода ПЭЛ 0,10 (сопротивление постоянному току 3,4 Ом); 1ГД-18 имеют звуковые катушки из 63 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).





Литература

  1. Принципиальная схема магнитолы "Вайва"
  2. Левитин Е.А., Левитин Л.Е. "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное. Москва: "Энергия", 1967. - (стр. 254 - 259).
  3. Описание в справочнике Курбатова/Яновского.
  4. Описание настольной магнитолы "Вайва" и её электрическая схема в справочнике Гладышева
  5. Инструкция по эксплуатации магнитолы "Вайва".
