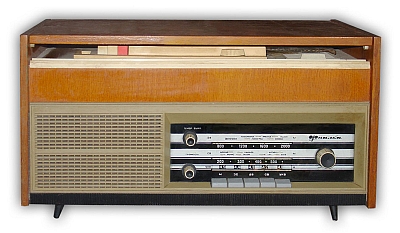

Катушечные магнитолы "Фиалка" и "Фиалка-2"

Катушечные магнитолы "Фиалка" и "Фиалка-2" с начала 1968 и 1969 года выпускал Бердский радиозавод.

Магнитола ''Фиалка'' - модернизация магнитолы ''Рекорд'', с использованием приёмника радиолы ''Рекорд-68'' и магнитофонной панели ''МП-64''. Магнитола рассчитана на приём в диапазонах ДВ, СВ, УКВ, а так же на запись или воспроизведение звуковых фонограмм. Чувствительность приёмника в диапазонах: ДВ и СВ - 200 мкВ, в диапазоне УКВ - 10 мкВ. Селективность 30 дБ. Полоса частот в АМ 125...3500, ЧМ и магнитной записи 125...7100 Гц. Номинальная выходная мощность 0,5, максимальная 2 Вт. Скорость ЛПМ 9,53 см/сек. АС магнитолы состоит из двух громкоговорителей 1ГД-28. Питание от сети. Потребляемая мощность при приёме 50 при работе магнитофона 100 Вт. Размеры модели 540х380х295 мм, вес 19 кг. ''Фиалка-2'' является модернизацией магнитолы ''Фиалка''. Основное отличие - введение в приёмник диапазона КВ. ''Фиалка-2'' состоит из всеволнового 5-лампового супергетеродина 3-го класса и магнитофонной приставки 3-го класса. Чувствительность приёмника в диапазонах ДВ, СВ 200, KB 300, УКВ 30 мкВ. Номинальная выходная мощность 0,5 Вт. Диапазон частот AM тракта 125...3500 гц, ЧМ и магнитной записи 125...7100 Гц. АС состоит из двух громкоговорителей 1ГД-28. Скорость ЛПМ 9,53 см/сек, длительность непрерывного звучания при использовании катушек вмещающих 250 метров магнитной ленты толщиной 55 мкм 2х40 мин. Длительность ускоренной перемотки 150 сек. Размеры модели 580х290х285 мм, вес 20 кг.

Литература:

  1. Электрическая схема магнитолы "Фиалка-2".
