Радиола "Эстония-2"

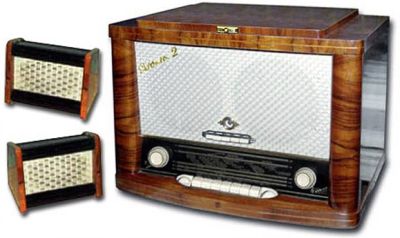

Радиола высшего класса "Эстония-2" выпускалась Таллинским заводом "Пунане-РЭТ" с 1959 года.

Радиола высшего класса ''Эстония-2'' разработана на Таллинском заводе ''Пунане-РЭТ'' Эстонского СНХ
на основе радиолы ''Эстония-55''. Радиола представляет собой 12-ламповый приемник с универсальным проигрывателем.

Проигрывающее устройство ЭПУ-ШМ имеет две скорости: 33 и 78 об/мин. Звукосниматель пьезокерамнческий с двумя корундовыми иглами.

Переключатель рода работ и переключатель тембра - клавишные.

Акустическая система состоит из четырех громкоговорителей, два из которых (типа 6ГДР-1) находятся внутри ящика, на его передней стенке, а два (типа 1ГД-9) помещены в небольшие выносные ящики. Подобрав в зависимости от помещения наиболее удачное расположение этих ящиков, можно добиться наилучшего эффекта звучания.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.
  2. УВЧ для остальных диапазонов на лампе 6К4П.
  3. Преобразователь частоты AM тракта на лампе 6И1П.
  4. Двухкаскадный комбинированный УПЧ для всех диапазонов на лампе 6К4П.
  5. Детектор отношений для УКВ диапазона на лампе 6Х2П.
  6. Амплитудный детектор и АРУ для остальных диапазонов на лампе 6Х2П.
  7. Первый каскад предварительного УНЧ на лампе 6Ж1П.
  8. Второй каскад предварительного УНЧ и фазоинвертор на лампе 6Н2П.
  9. Двухтактный оконечный усилитель на лампе 6П14П.
  10. Оптический индикатор настройки на лампе 6Е5С.

Выпрямитель селеновый, имеющий двухтактную мостовую схему, типа АВС-120-270.

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150-415 кГц (2000 - 723,0 м);
  2. Средние волны - СВ: 520 - 1600 МГц (577 - 187,5 м);
  3. Короткие волны I: 11,35 - 12,1 МГц (26,4 - 24,8 м);
  4. Короткие волны II: 8,75 - 10,4 МГц (34,3 - 28,85 м);
  5. Короткие волны III: 6,95 - 7,4 МГц (43,2 - 40,55 м);
  6. Короткие волны IV: 5,9 - 6,3 МГц (50,8 - 47,7 м);
  7. Короткие волны V: 3,95 - 5,9 МГц (76 - 50,8 м);
  8. Ультракороткие волны: 64,5 - 73 МГц (4,65 - 4,11 м).

Промежуточная частота тракта АМ - 465 кГц, тракта ЧМ - 8,4 Мгц.

У некоторых выпусков радиол диапазон принимаемых частот несколько иной (кроме длинных и средних волн):

  1. Короткие волны I: 21,45-21,75 МГц (14 - 13,8 м);
  2. Короткие волны II: 17,7-17,9 МГц (16,95 - 16,75 м);
  3. Короткие волны III: 15,1-15,45 МГц (19,87 - 19,4 м);
  4. Короткие волны IV: 11,7 - 12,0 МГц (25,7 - 25 м);
  5. Короткие волны V: 9,5 - 9,8МГц (31,6 - 30,6 м);
  6. Короткие волны VI: 5,88 - 8,2 МГц (51 - 36,6 м);
  7. Ультракороткие волны: 87,5 - 100 МГц (3,43 - 3,0 м).

Конструкция:

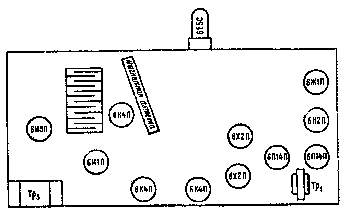

Расположение ламп и деталей радиолы "Эстония-2".

Расположение ламп и деталей радиолы "Эстония-2".

Основные технические данные:

Чувствительность В диапазонах длинных, средних и коротких волн чувствительность не хуже 50 мкВ, а в диапазоне УКВ не хуже 10 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц на длинных, средних и коротких волнах не менее 56 дБ, а в УКВ диапазоне при расстройке на +-250 кГц ие менее 30 дБ.

АРУ обеспечивает изменение напряжения на вылоде приемника не более чем на 6 дБ при изменении напряжения на входе на 60 дБ (в диапазонах длинных, средних и коротких волн).

Частотная характеристика. Полоса пропускания приемника при приеме на длинных, средних и коротких волнах от 60 до 6500 Гц, в диапазоне УКВ от 60 до 12000 Гц, а при проигрывании грампластинок от 50 до 10000 Гц.

Выходная мощность - 6 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 220 и 127 В. Потребляемая мощность при радиоприеме 1115 Вт, при проигрывании грампластинок 135 Вт.

Электрическая схема.

В радиоле имеются растянутый коротковолновый диапазон, переключатель тембра, УКВ диполь и ферритовая антенна для приема в диапазонах длинных и средних волн; модернизированы тракт УПЧ, выходной каскад УНЧ и блок питания.

При измерении напряжений лампы 6Н3П радиола должна быть настроена на самую длинную волну УКВ диапазона, а для измерения режимов остальных ламп - на самую длинную волну длинноволнового диапазона.

Детали:

Выходные трансформаторы. У Tр1 первичная обмотка имеет 2 000 витков провода ПЭЛ 0,11 (сопротивление 260 Ом), вторичная - 30 витков провода ПЭЛ 0,59. У Тр2 первичная обмотка содержит 600+200+200+600 витков провода ПЭЛ 0,18 (сопротивление 140 Ом) вторичная - 13 витков провода ПЭЛ 1,0, обмотка обратной связи - 300 витков провода ПЭЛ 0,18 (сопротивление 30 Ом).

Трансформатор питания. Сетевая обмотка содержит 2х(366+56) витков провода ПЭЛ 0,41 сопротивлением 2х(7,5+1) Ом, повышающая обмотка - 850 витков провода ПЭЛ 0,29 (сопротивление 45 Ом), обмотка накала - 2х23 витка провода ПЭЛ 0,1.

Громкоговорители типа 6ГДР-1 (2 шт.), имеют па 29 витков провода ПЭВ-1 0,23 (сопротивление постоянному току 1,2 Ом); громкоговорители типа 1ГД-9 (2 шт.) имеют по 63 витка провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).



Литература:

  1. Левитин Е.А., Левитин Л.Е. Справочник по радиовещательным приемникам. 2-е изд. М.: "Энергия", 1967. - (стр. 228 - 231).
  2. Принципиальная схема радиолы "Эстония-2"
  3. Обложка инструкции
