Радиола "Эстония-3"

Сетевая ламповая радиола "Эстония-3". выпускалась Таллинским заводом Пунане РЭТ с 1963 года.

Радиола представляет собой 12-ламповый приемник с универсальным электропроигрывателем. Радиола является дальнейшей модернизацией моделей "Эстония-55" и "Эстония-2".

Проигрывающее устройство типа ЭПУ-4 имеет четыре скорости: 78, 33, 45 и 16 об/мин; обеспечиваются полуавтоматический спуск и подъем звукоснимателя с помощью микролифта.

Переключатель диапазонов - клавишный.

Акустическая система целиком отделена от приемника. Она состоит из широкополосного акустического агрегата и двух громкоговорителей. Радиола имеет гнезда для подключения приставки полярного детектора при приеме стереофонических передач.

Приемник имеет следующие каскады:

  1. Двухкаскадный УВЧ для УКВ диапазона на лампе 6Ф1П.
  2. УВЧ для остальных диапазонов на лампе 6К4П.
  3. Преобразователь частоты и предварительный УПЧ для УКВ диапазона на лампе 6Ф1П.
  4. Преобразователь частоты для всех диапазонов тракта AM и УПЧ для УКВ диапазона на лампе 6И1П.
  5. Двухкаскадный комбинированный УПЧ для всех диапазонов на лампе 6К4П.
  6. УПЧ для УКВ диапазона на лампе 6Ж1П.
  7. Первый каскад предварительного УНЧ НЧ для всех диапазонов на лампе 6Ж1П.
  8. Второй каскад предварительного УНЧ и фазоинвертор на лампе 6Н2П.
  9. Двухтактный оконечный усилитель на лампе 6П14П.
  10. Оптический индикатор настройки на лампе 6Е1П.

В каскадах амплитудного детектора и детектора отношений использованы полупроводниковые диоды Д2В.

Выпрямители селеновые типа АВС-80-260 (2 шт.).

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150-415 кГц (2000 - 723,0 м);
  2. Средние волны - СВ: 520 - 1600 МГц (577 - 187,5 м);
  3. Короткие волны I: 3,95 - 5,9 МГц (76 - 50,8 м);
  4. Короткие волны II: 5,9 - 6,25 МГц (49 м растянутый);
  5. Короткие волны III: 6,95 - 7,4 МГц (41 м растянутый);
  6. Короткие волны IV: 8,75 - 10,4 МГц (31 м растянутый);
  7. Короткие волны V: 11,35 - 12,1 МГц (25 м растянутый);
  8. Ультракороткие волны: 64,5 - 73 МГц (4,65 - 4,11 м).

Промежуточная частота тракта АМ - 465 кГц, тракта ЧМ - 8,4 Мгц.

Основные технические данные:

Чувствительность в диапазоне УКВ 5 мкВ, в остальных диапазонах 25 мкВ.

Избирательность. Ослабление чувствительности в диапазоне УКВ при расстройке на 250 кГц не менее 50 дБ, в остальных диапазонах при расстройке на +-10 кГц не менее 75 дБ.

Частотная характеристика. Ширина полосы пропускания при ослаблении на 6 дБ в положении "Широкая полоса" в тракте AM 10,5 кГц, в положении "Узкая полоса" - 4,5 кГц, а тракте ЧМ 190 кГц. Диапазон воспроизводимых радиолой частот 60 - 15000 Гц.

Выходная мощность: 4 Вт.

Питание:

Питается радиола от сети переменного тока напряжением 220 и 127 В. Потребляемая мощность при радиоприеме 100 Вт.

 Конструкция:

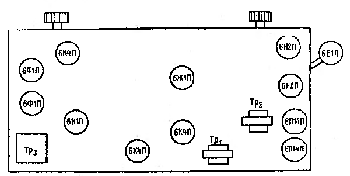

Расположение ламп и деталей радиолы "Эстония-3".

Расположение ламп и деталей радиолы "Эстония-3".

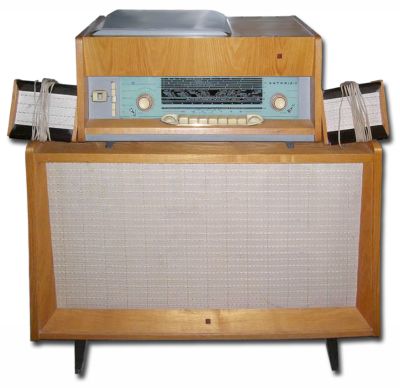

Радиола производилась в трёх вариантах.Моноблок; радиола без акустической системы. Второй вариант - базовый; радиола с акустической системой состоящей из двух основных широкополосных громкоговорителей - 4ГД-7 смонтированных в общем футляре и двух выносных 1ГД-9, как у радиолы ''Эстония-2''. И третий вариант - стереорадиола. Это тот же моноблок, с УКВ стереофонической приставкой и стереофоническим звукоснимателем. Для прослушивания стереопрограмм в УКВ диапазоне был необходим ещё один усилитель НЧ - подобный внутреннему или отдельный стереоусилитель и соответственно АС высокого класса.

Вес базовой радиолы - 51 кг. Цена: 299 руб.

Электрическая схема.

Двухкаскадный УВЧ на УКВ блоке позволил снизить паразитное излучение гетеродина с частотой телевизионного канала. Усилитель выполнен по мостовой схеме.

Преобразователь для УКВ диапазона собран по балансной схеме с перекомпенсацией по промежуточной частоте. Положительная обратная связь повысила усиление каскада.

Каскады УПЧ принципиально не отличаются от таких же каскадов радиолы "Эстония-2". Последний каскад работает в режиме ограничения, поэтому схема детектора отношений упрощена.

Преобразователь, четырехзвенный фильтр ПЧ и УПЧ тракта AM принципиально не отличаются от аналогичных каскадов радиолы "Эстопия-2".

Детектор сигнала и АРУ собраны по тем же схемам, что и в радиоле "Эстоиия-2", но на полупроводниковых диодах Д2В.

Переключатель тембра включен в сеточную цепь третьего каскада УНЧ (положения "Речь" и "Соло") и в цепь отрицательной обратной связи (положения "Джаз" и "Бас"). В положении "Симфония" переключатель не работает.

Оконечный УНЧ выполнен по ультралинейной схеме и охвачен глубокой отрицательной обратной связью.

Шасси радиолы конструктивно мало отличается от шасси радиолы "Эстония-2". Клавишный переключатель диапазонов, фильтры ПЧ, каркасы катушек, переключатель тембра, верньерное устройство, трансформаторы и дроссели не имеют принципиальных отличий от этих же деталей радиолы "Эстония-2". Ферритовая антенна изменена. Катушка L36 разделена на две секции, что улучшило работу приемника в диапазоне длинных волн. Несколько изменено устройство регулировки полосы пропускания тракта AM и применен двухполюсный переключатель сети.

 Детали:

Выходные трансформаторы: Тр1 имеет первичную обмотку из 2000 витков провода ПЭЛ 0,11, вторичную - из 35 витков провода ПЭЛ 0,55; Тр2 имеет первичную обмотку из 2х(840+280) витков провода ПЭВ 0,15, вторичную - из 37 витков провода ПЭВ 0,64, обмотку обратной связи - из 420 витков провода ПЭВ 0,15.

Трансформатор питания. Сетевая обмотка содержит 2х(43+274) витков провода ПЭВ 0,47, повышающая - 620 витков провода ПЭВ 0,31, обмотки накала - по 17 витков провода ПЭВ 1,0.

Дроссель имеет 5700 витков провода ПЭВ 0,15.

Литература

  1. Принципиальная схема радиолы "Эстония-3"
  2. Левитин Е.А., Левитин Л.Е. Справочник по радиовещательным приемникам. 2-е изд. М.: "Энергия", 1967. - (стр. 232 - 235).
