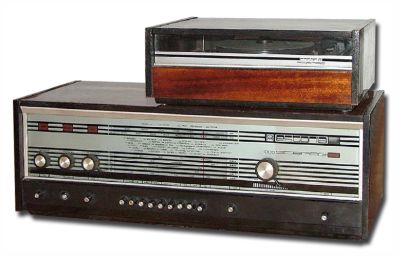

Радиола "Эстония-006-стерео"

Радиола "Эстония-006-стерео" выпускалась Таллинским заводом Пунане-РЭТ с 1973 года.

Лампово-полупроводниковая радиола высшего класса "Эстония-006-стерео" выполнена на базе выпускавшейся ранее ламповой радиолы "Эстония-стерео" и имеет ряд эксплуатационных преимуществ: ламповый тракт НЧ заменен транзисторным, обладающим повышенной выходной мощностью; ненадежная и громоздкая электромоторная система автоматической подстройки частоты заменена электронной системой АПЧ на варикапах; применена малогабаритная широкополосная акустическая система; модернизированы элементы внешнего вида.

Радиола предназначена для приема радиовещательных станций с амплитудной модуляцией (AM) в диапазонах длинных, средних и коротких волн, с частотной модуляцией (ЧМ) в диапазоне ультракоротких волн, для приема стереофонических программ, а также для воспроизведения монофонической и стереофонической записей с грампластинок. В радиоле использовано электропроигрывающее устройство типа IIЭПУ-52С, акустическая система - выносная и состоит из двух громкоговорителей типа 10МАС-1.

В радиоле имеются вспомогательные устройства: поворотная магнитная антенна (МА) в диапазонах ДВ и СВ; встроенная УКВ антенна; автоматическая подстройка частоты (АПЧ) во всех диапазонах; плавная регулировка полосы пропускания в AM тракте с положением "Местный прием" (МП); оптический индикатор настройки; плавные регуляторы тембра верхних и нижних звуковых частот; ступенчатая регулировка тембра с положением "Речь-музыка"; индикатор наличия стереопередачи.

Предусмотрены гнезда для подключения внешней антенны и заземления (для диапазонов ДВ, СВ и KB), внешней антенны УКВ (или встроенной УКВ антенны), магнитофона на запись и воспроизведение и электропроигрывающего устройства, стереотелефонов, громкоговорителей (левого и правого каналов).

С 1978 г. радиола “Эстония-006-стерео” выпускается с новым электропроигрывающим устройством IIЭПУ-62СМ, особенностью которого является звукосниматель с магнитной головкой. Изменены также габаритные размеры и масса блока электропроигрывателя: габаритные размер 177х490х358 мм, масса 12 кг.

Конструкция

Радиола выполнена в виде отдельных конструктивных блоков: радиоприемника, электропроигрывателя и двух громкоговорителей. Корпуса всех блоков радиолы изготовлены из фанеры, отделанной шпоном, и покрыты полиэфирным лаком.

Монтаж радиоприемника осуществлен по функционально-блочному принципу. Конструктивной базой является металлическое шасси, представляющее собой каркас, на котором размещены блоки УКВ, КСДВ, ПЧ, стереодекодера, УНЧ-АП, выполненные печатным монтажом на фольгированном гетинаксе. Блок питания, выполненный объемным монтажом, расположен на отдельном каркасе и соединяется с шасси радиоприемника посредством контактного разъемного соединения. Верньерное устройство также установлено на шасси и состоит из трех независимых систем: верньерной системы настройки, системы вращения магнитной антенны и системы регулировки полосы пропускания.

Все органы управления и шкала радиоприемника расположены на лицевой панели корпуса. Гнезда для внешних подключений выведены на заднюю сторону радиоприемника. В днище корпуса предусмотрен вырез, обеспечивающий доступ к печатному монтажу блоков радиоприемника. На днище закреплена встроенная УКВ антенна.

Корпус электропроигрывателя имеет крышку, установленную на шарнирах. На лицевой стороне корпуса укреплена декоративная металлическая накладка. Кнопка включения питания ЭПУ установлена на верхней панели блока электропроигрывателя. Выполнена она из пластмассы красного цвета и подсвечивается индикаторной лампочкой при включении; сети. Автотрансформатор ЭПУ, переключатель напряжения сети и предохранитель размещены на металлической планке, укрепленной на днище корпуса блока электропроигрывателя.

Габаритные размеры: радиоприемника - 272х790х340 мм, электропроигрывателя - 165х450х330 мм, каждого громкоговорителя - 426х270х234

Масса: радиоприемника - 25 кг, электропроигрывателя - 10 кг, громкоговорителя - 9 кг, всего комплекта радиолы - 53 кг.

Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150,0 - 406,0 кГц (2000,0 - 740,7 м);
  2. Средние волны - СВ: 525,0 - 1606,0 кГц (571,4 - 186,9 м);
  3. Короткие волны - КВ1: 11,7 - 12,1 МГц (26,6 - 24,8 м);
  4. Короткие волны - КВ2: 9.6 - 9,8 МГц (31,8 - 30,6 м);
  5. Короткие волны - КВ3: 6,46 - 7,3 МГц (55,0 - 41,1 м);
  6. Короткие волны - КВ4: 3,95 - 5,45 МГц (75,9 - 55,0 м);
  7. УКВ:. 65,8 - 73,0 МГц (4,56 - 4,11 м).

Промежуточная частота в диапазонах: ДВ, СВ и КВ - 465+-2 кГц, УКВ - 6,5 +- 0,1 МГц.

Основные технические данные

Номинальная выходная мощность каждого канала - 6 Вт.

Номинальный диапазон воспроизводимых частот в диапазонах: ДВ, СВ и KB - 63 - 6300 Гц, ДВ, СВ в режиме “Местный прием” - 63 - 7100 Гц, УКВ - 63 -16000 Гц, при воспроизведении грамзаписи 63 - 12000 Гц.

Номинальное среднее звуковое давление - 1 Па.

Реальная чувствительность при Рвых = 50 мВт со входа внешней антенны в диапазонах: ДВ - 22 мКВ, СВ - 18 мКВ, KB - 27 мКВ, УКВ (Rвх = 3000 Ом) - 2,6 мКВ.

Реальная чувствительность с внутренней магнитной антенны в диапазонах (не хуже): ДВ - 1,5 мВ/м, СВ - 1,0 мВ/м.

Максимальная чувствительность при Рвых = 50 мВт со входа внешней антенны в диапазонах: ДВ - 6,5 мкВ, СВ - 5,5 мкВ, KB - 15 мкВ.

Селективность: по соседнему каналу в диапазонах ДВ и СВ (при расстройке на +-9 кГц) - 60 дБ; по зеркальному каналу в диапазонах: ДВ - 76 дБ, СВ - 64 дБ, KB - 37 дБ, УКВ - 40 дБ.

Максимальный уровень входного сигнала в диапазонах (не менее): ДВ, СВ и KB - 100 мВ, УКВ - 60 мВ.

Действие АРУ в диапазонах ДВ, СВ и KB: изменение напряжения на входе - 60 дБ, изменение напряжения на выходе - не более 8 дБ.

Уровень фона по электрическому напряжению (не хуже): с антенного входа - -54 дБ, со входа "Звукосниматель" - -60 дБ, по сквозному стереотракту - -50 дБ.

Максимальная выходная мощность каждого канала - не менее 25 Вт.

Коэффициент гармоник всего тракта усиления по электрическому напряжению (не более) в диапазонах: ДВ, СВ и KB при глубине модуляции 0,8 на частотах: 63 - 400 Гц - 6%, выше 400 Гц - 4%; УКВ при девиации частоты +-50 кГц на частотах: 63 - 400 Гц - 4%, выше 400 Гц - 2%.

Переходные затухания между стереофоническими каналами (не менее), на частотах: с антенного входа 300 Гц - 20 дБ, 1000 Гц - 25 дБ, 5000 Гц - 20 дБ, 10000 Гц - 12 дБ; по тракту УНЧ: 300 Гц - 32 дБ, 1000 Гц - 40 дБ, 5000 Гц - 32 дБ, 10000 - 26 дБ.

Диапазон регулирования тембра на нижних и верхних частота не менее 14 дБ.

Питание

Приемник питается от сети переменного тока с напряжением 127 или 220 В с частотой 50 Гц. Потребляемая мощность не более 90 Вт при радиоприеме и не более 100 Вт при воспроизведении грамзаписи.

Электрическая схема

Радиола выполнена по функционально-блочному принципу и состоит из блоков: У1 - блок УКВ; У3 - блок КСДВ; У4 - блок ПЧ; У9 - блок стереодекодера; У5 - блок УНЧ АП; У6 - блок питания; У2 - электропроигрыватель; У7 и У8 - громкоговорители.

Блок УКВ (У1) построен на двух лампах.

Блок КСДВ (УЗ) состоит из входных цепей, УВЧ и преобразователя частоты. Входные цепи диапазонов ДВ и СВ представляют собой двухконтурные полосовые фильтры с индуктивно-емкостной связью с антенной. В диапазоне KB входные цепи выполнены в виде одиночных резонансных контуров, индуктивно связанных с антенной. При работе с внутренней магнитной антенной (в диапазонах ДВ и СВ) входные цепи с помощью переключателя В4 отключаются от сетки лампы Л1, выполняющей функции УВЧ, и подключаются контуры магнитной антенны LICI4, L2C15. Усилитель ВЧ является резонансным в диапазоне КВ и апериодическим в диапазонах ДВ и СВ. В сеточную цепь лампы УВЧ включен параллельный фильтр C21L34, а в анодную - последовательный C32L21. Фильтры настроены на частоту 465 кГц и подавляют сигналы с частотой, равной промежуточной. В состав преобразователя частоты, выполненного на лампе Л2, входят гетеродин, собранный на триодной части, и смеситель, собранный на гептодной части этой лампы. При работе в диапазоне УКВ гептодная часть лампы Л2 выполняет функции каскада 1 УПЧ ЧМ.

Блок ПЧ (У4). Содержит совмещенный усилитель ПЧ и детекторы AM и ЧМ сигналов. Усилитель ПЧ выполнен на двух лампах - Л1 и Л2. Фильтр промежуточной частоты ФПЧ-1 представляет собой соединенные последовательно двухконтурные полосовые фильтра ПЧ ЧМ и ПЧ AM. Фильтры ФПЧ-I и ФПЧ-II образуют четырехконтуниые фильтры сосредоточенной селекции (ФСС) ПЧ ЧМ и ПЧ AM. Связь между соответствующими фильтрами в ФПЧ-I и ФПЧ-II -трансформаторная и осуществляется в фильтрах ПЧ ЧМ с помощью обмотки связи L7, а в фильтрах ПЧ AM - обмотки связи L4. В анодные цепи ламп Л1 и Л2 включены фильтры промежуточной частоты ФПЧ-III и ФПЧ-IV, представляющие собой соединенные последовательно двухконтурные полосовые фильтры ПЧ ЧМ и AM с индуктивной связью. Ширина полосы пропускания в АМ тракте регулируется за счет плавного изменения связи между парами контуров в первых трех фильтрах ПЧ AM. Для этого при вращении ручки "Полоса" меняется расстояние между соответствующими катушками контуров в фильтрах ПЧ AM (L2C3 L5C5, L8C8 L10C10 и L12C15 L14C17). При этом происходит регулировка полосы в пределах от 4 до 16 кГц.

В тракте ЧМ применен симметричный дробный детектор, построенный на лампе Л3. Детектор AM сигналов выполнен по схеме диодного детектора на половине лампы Л4. Другая половина этой лампы используется в системе АРУ с задержкой. Сигнал ПЧ AM подается на детектор АРУ через конденсатор С27. Автоматической регулировкой усиления охвачены УНЧ и смеситель блока КСДВ, а в блоке ПЧ - первый каскад усилителя ПЧ AM.

Блок стереодекодера (У9) выполнен на пяти транзисторах.

Блок УНЧ-АП (У5). Состоит из усилителя НЧ и системы автоматической подстройки частоты AM гетеродина. В состав УНЧ входят два идентичных капала.

Блок питания (У6) состоит из трансформатора питания Тр1, выпрямителя на диодах Д1 - Д4 с фильтром на транзисторе Т1 и кремниевого выпрямителя Д5 - Д8 с дросселем Др1, конденсаторами и резисторами сглаживающего фильтра. Для уменьшения фона переменного тока.

Разборка и сборка радиолы

Для того чтобы извлечь шасси радиоприемника из корпуса, необходимо: отключить вилку антенны УКВ; снять заднюю стенку, отвинтив три винта, крепящие ее к шасси; отвинтить четыре винта, крепящие блок питания к днищу корпуса; отключить вилку блока питания и вынуть блок; отвинтить шесть винтов внизу корпуса, (крепящих шасси к корпусу); отвинтить правый крайний винт нижней крышки (крепящий лепесток заземления); выдвинуть шасси из корпуса.Сборка производится в обратном порядке.

Литература:

  1. Инструкция по эксплуатации и электрическая схема
  2. Описание радиолы в справочнике ТРЗ.
  3. Реклама в журнале "Радио" №1 за 1973 год
  4. Описание в журнале "Радио" №5 за 1973 год.
