Радиола "Сириус"

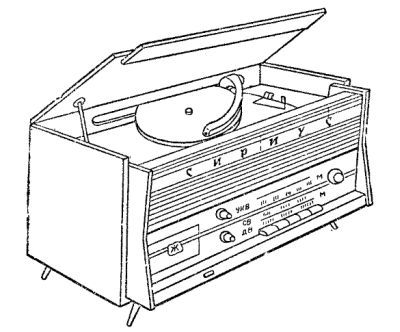

Радиола "Сириус" выпускалась Ижевским радиозаводом с 1964 года.

Радиола “Сириус” состоит из пятилампового приемника, принимающего программы радиовещательных станций в диапазонах длинных, средних и ультракоротких волн, и универсального электропроигрывателя, рассчитанного на воспроизведение механической записи с долгоиграющих и обычных грампластинок на трех скоростях: 78, 45 и 33 1/3 об/мин.

Акустическая система радиолы состоит из двух громкоговорителей типа 1ГД-5 или 1ГД-28, соединенных последовательно.

В радиоле использованы блок УКВ-ИП-2 с промежуточной частотой 6,5 МГц, а также одноступенчатый тонрегистр по низшим звуковым частотам (“Речь-музыка”).



Габарит радиолы 549х322х315 мм, вес 14 кг.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь частоты для диапазона УКВ на лампе 6Н3П.
  2. УПЧ для диапазона УКВ и преобразователь частоты для остальных диапазонов на лампе 6И1П.
  3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
  4. УНЧ и детектор тракта AM на лампе 6Н2П.
  5. Оконечный усилитель на лампе 6П14П.

Выпрямитель селеновый типа АВС-120-270.

Частотный детектор - 2 диода серии Д2Е.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 408 кГц (2000 - 735 м);
  2. Средние волны: 525 - 1605 кГц (577 - 187 м);
  3. УКВ: 65,8 - 73,0 МГц (4,55 - 4,12 м).

Промежуточная частота для AM тракта 465 кГц и для ЧМ тракта 8,4 МГц.

Основные технические данные:

  • Реальная чувствительность приемника при выходной мощности 50 мВт в диапазонах длинных и средних волн не хуже 200 мкВ; в диапазоне УКВ не хуже 30 мкВ.
  • Чувствительность с гнезд звукоснимателя: 100 мВ.
  • В тракте ЧМ ширина полосы пропускания: 120 - 180 кГц.
  • Избирательность приемника по AM тракту при расстройке +-10 кГц - 27 - 30 дБ. В тракте ЧМ усредненная крутизна скатов резонансной характеристики в интервале ослабления сигналов от 6 до 26 дБ - 0,17 дБ/кГц.
  • Избирательность по зеркальному каналу: 26-30 дБ.
  • Система АРУ в приемнике обеспечивает изменение сигнала на выходе приемника 8 дБ при изменении сигнала на входе 26 дБ.
  • Выходная мощность усилителя НЧ радиолы 0,5 Вт.
  • Диапазон воспроизводимых звуковых частот: AM тракта 120 - 5000 Гц, ЧМ тракта 120 - 7000 Гц.
  • Пределы регулировки тембра высших звуковых частот относительно частоты 1000 Гц: 9 дБ.
  • Уровень фона: 36 дБ.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при приеме радиовещательных станций - 50 Вт, при воспроизведении грамзаписи - 65 Вт.

Электрическая схема

Радиола “Сириус” построена по принципу функциональных блоков. Это блоки: УКВ; преобразователя; промежуточной и низкой частоты; электропроигрывателя и питания.

Блок УКВ выполнен на лампе 6НЗП; левый (по схеме) триод используется в усилителе ВЧ, правый - в гетеродинном преобразователе частоты. Блок смонтирован на печатной плате из фольгированного гетинакса, причем катушки L1 и L2 выполнены печатным способом. Среднее усиление блока - 50 раз, входное сопротивление - 300 Ом, ослабление зеркального канала - 25 дБ.

Блок высокой, промежуточной и низкой частоты состоит из входных цепей, преобразователя частоты AM-тракта и комбинированного АМ-ЧМ усилителя ПЧ. Входные цепи диапазонов ДВ, СВ представляют собой двухконтурные полосовые фильтры с индуктивной связью. Преобразовательный каскад состоит из гетеродина, собранного на триодной части лампы 6И1П по схеме генератора с трансформаторной обратной связью и контуром в цепи сетки, и преобразователя, собранного на гептодной части лампы.

Тракт промежуточной частоты содержит один каскад усиления ПЧ, выполненный на лампе 6К4П с двухконтурным полосовым фильтром. При работе в УКВ диапазоне гептодная часть лампы 6И1П используется как дополнительный усилитель ПЧ ЧМ тракта. Контуры AM и ЧМ трактов включены последовательно. Чтобы гармоники сигнала гетеродина AM тракта не попадали в тракт ЧМ, при работе в ЧМ катушка связи анодного контура первого каскада блока диапазона средних и длинных волн закорачивается.

Детектором тракта ЧМ служит схема на двух кристаллических диодах типа Д2Е. Детектор АМ собран на левой (по схеме) половине лампы 6Н2П.

Усилитель НЧ радиолы имеет один каскад предварительного усиления напряжения, собранный на правой (по схеме) половине лампы 6Н2П и каскад усиления мощности, выполненный на лампе 6П14П. В анодную цепь лампы 6П14П введена частотнозависимая обратная связь для регулировки тембра высших звуковых частот.

Принимая во внимание жесткие требования к уровню фона, на выходе выпрямителя включены LC и RС фильтры. С этой же целью применена отдельная обмотка для питания накальных цепeй ламп 6Н2П и 6П14П.

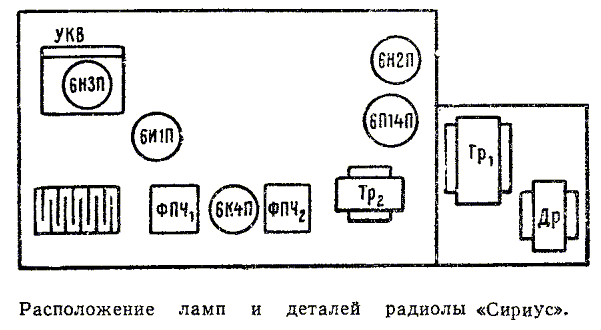

Детали:

Выходной трансформатор Тр2 имеет первичную обмотку из 2800 витков провода ПЭЛ 0,12, вторичную - из 144 витков провода ПЭЛ 0,33.

Трансформатор питания Тр1. Обмотки I-II содержат 638 витков провода ПЭЛ 0,35, II-III - 485 витков провода ПЭЛ 0,35, IV-V - 1300 витков провода ПЭЛ 0,16, VI-VII - 37 витков провода ПЭЛ 0,55, VIII-IX - 37 витков провода ПЭЛ 0,55; Х - 180 витков провода ПЭЛ 0,16.

Дроссель Др1 имеет 1900 витков провода ПЭЛ 0,16.

Громкоговорители: два громкоговорителя типа 1ГД-5 или 1ГД-28.



Литература:

  1. Е.А. Левитин, Л.Е. Левитин "Радиовещательные приемники". Справочник. Издание 2-е, исправленное и дополненное Москва: "Энергия", 1967. - С.212-214.
