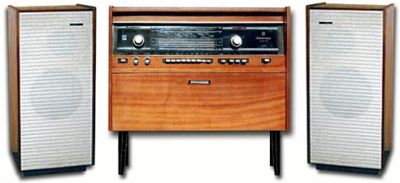

Радиола "Симфония-003"

Cтереофоническая радиола высшего класса "Симфония-003" выпускалась Рижским заводом "Радиотехника" с 1971 года.

Радиола ''Симфония 003'' разработана на основе модели ''Симфония-2'', но отличается от неё. Улучшена электрическая схема, применены новые отделочные материалы, кнопочный переключатель диапазонов, более совершенное - II-ЭПУ-52С с автостопом. Приёмник имеет диапазоны ДВ, СВ, КВ 1-4 и УКВ.

Технические характеристики:

  • Чувствительность в АМ диапазонах 30, ЧМ - 2,5 мкВ.
  • Избирательность 60 дБ.
  • Полоса воспроизводимых частот в диапазонах АМ 40...7000 Гц, ЧМ и грампластинок 40...15000 Гц.
  • Потребляемая мощность с ЭПУ 130 Вт.
  • Габариты радиолы 795х525х375 мм,
  • Масса 37 кг.
  • Габариты одной АС 790х350х285 мм,
  • Масса - 14,5 кг.

Усилитель мощности выполнен на лампах 6П14П, включенных по ультралинейной схеме с автосмещением, имеет выходную мощность 2х4 Вт. АС трёхполосные, закрытого типа, в каждой установлены громкоговорители 6ГД-2, 3ГД-1 и 1ГД-3. Размеры АС уменьшены по сравнению с применявшимися в радиоле ''Симфония 2''. Благодаря высокой чувствительности головок АС развивает звуковое давление - 112
дБ на расстоянии 1 м, при подводимой мощности 4 Вт.

Экспортная радиола называлась - ''Rigonda-Bolshoi''.

 В 1976 году была выпущена небольшая серия радиол "Симфония-003М" ничем не отличающаяся от базовой.

Литература:

  1. Электрическая схема.
  2. Инструкция по эксплуатации радиолы "Симфония-003".
