Радиола "Сириус-308"

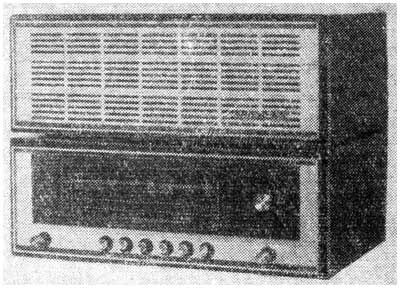

Сетевая блочная ламповая радиола "Cиpиyc-308" выпускалась Ижевским радиозаводом с 1970 года.

Ламповая модель радиолы III класса “Сириус-308” разработана на базе серийно выпускаемой радиолы “Сириус-5”. Это первая радиола III класса, конструктивно выполненная в виде двух отдельных блоков: радиоприемника, принимающего программы радиовещательных станций в диапазонах длинных, средних, коротких и ультракоротких волн, и электропроигрывающего устройства, рассчитанного на воспроизведение механической записи с долгоиграющих и обычных грампластинок на трех скоростях: 78, 45 и 33 1/3 об/мин, с акустической системой.

Акустическая система радиолы состоит из двух громкоговорителей типа 1ГД-28, соединенных последовательно.

В радиоле использованы блок УКВ-ИП-2 с промежуточной частотой 6,5 МГц.

Размеры радиоприемника 158х326х420 мм, вес 6,8 кг, размеры электропроигрывающего устройства с акустической системой 158х290х420 мм, вес 6,4 кг.

Приемник имеет следующие каскады:

  1. УВЧ и преобразователь частоты для диапазона УКВ на лампе 6Н3П.
  2. УПЧ для диапазона УКВ и преобразователь частоты для остальных диапазонов на лампе 6И1П.
  3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П.
  4. УНЧ и детектор тракта AM на лампе 6Н2П.
  5. Оконечный усилитель на лампе 6П14П.

Выпрямитель селеновый типа АВС-120-270.

Частотный детектор - 2 диода серии Д2Е.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 408 кГц (2000 - 735 м);
  2. Средние волны: 525 - 1605 кГц (571 - 187 м);
  3. Короткие волны: 3,95 - 12,1 МГц (75 - 25 м);
  4. УКВ: 65,8 - 73,0 МГц (5,56 - 4,11 м).

Промежуточная частота для AM тракта 465 кГц и для ЧМ тракта 8,4 МГц.

Основные технические данные:

  • Чувствительность приемника при выходной мощности 50 мВт в диапазонах длинных, средних волн 120 -140 мкВ и коротких волн не хуже 200 - 230 мкВ; в диапазоне УКВ - 20 - 25 мкВ.
  • Чувствительность с гнезд звукоснимателя при номинальной выходной мощности: 100 мВ.
  • В тракте ЧМ ширина полосы пропускания: 120 - 180 кГц.
  • Избирательность приемника по AM тракту при расстройке +-10 кГц - 27 - 30 дБ. В тракте ЧМ усредненная крутизна скатов резонансной характеристики в интервале ослабления сигналов от 6 до 26 дБ - 0,17 дБ/кГц.
  • Избирательность по зеркальному каналу: 26-30 дБ.
  • Система АРУ в приемнике обеспечивает изменение сигнала на выходе приемника 8 дБ при изменении сигнала на входе 26 дБ.
  • Номинальная выходная мощность усилителя НЧ радиолы 0,5 Вт, максимальная - 1,0 Вт.
  • Полоса воспроизводимых звуковых частот: 125 - 7100 Гц.
  • Пределы регулировки тембра высших звуковых частот относительно частоты 1000 Гц: 9 дБ.
  • Уровень фона: -40 дБ.

Питание:

Питается радиола от сети переменного тока напряжением 127 и 220 В. Потребляемая мощность при приеме радиовещательных станций - 50 Вт, при воспроизведении грамзаписи - 65 Вт.

Электрическая схема.

Радиола “Сириус-308” состоит из четырех функциональных блоков: УКВ (У1); блока высокой промежуточной и низкой частот ВПНЧ (У2); блока питания (У3) и блока проигрывающего устройства с акустической системой (У4).

Блок УКВ унифицирован, в него входит усилитель ВЧ, собранный на левой половине лампы Л1, и гетеродинный преобразователь частоты, собранный на правой половине этой же лампы. В анодную цепь лампы преобразователя включен фильтр ПЧ L7C11, настроенный на частоту 6,5 МГц. Анодный контур усилителя ВЧ и гетеродин настраиваются с помощью блока катушек переменной индуктивности. Преобразование частоты осуществляется на второй гармонике гетеродина, что позволило резко уменьшить излучение сигнала гетеродина в антенну и, таким образом, снизить уровень помех приему телевизионных передач. Среднее усиление блока УКВ - 50 раз. Входное сопротивление - 300 Ом.

Блок высокой, промежуточной и низкой частот (ВПНЧ) состоит из входных цепей, преобразователя частоты АМ-тракта и комбинированного АМ-ЧМ усилителя ПЧ. Входные цепи диапазонов ДВ, СВ и KB представляет собой одноконтурные фильтры с индуктивной связью с антенной. В преобразовательный каскад входит гетеродин, собранный на триодной части лампы Л2 по схеме генератора с трансформаторной обратной связью и контуром в цепи сетки, и преобразователь частоты, выполненный на гептодной части этой же лампы. Тракт промежуточной частоты содержит один каскад усиления ПЧ, собранный на лампе Л3, нагруженной на двухконтурный полосовой фильтр. При работе в УКВ диапазоне гептодная часть лампы Л2 используется как усилитель ПЧ ЧМ-тракта. Контуры AM и ЧМ-трактов включены последовательно. Чтобы гармоники сигнала гетеродина АМ-тракта не попадали в ЧМ-тракт, анодный контур первого каскада усилителя ПЧ ЧМ-тракта при работе в диапазонах коротких, средних и длинных волн замыкается накоротко.

Блок усилителя НЧ имеет один каскад предварительного усиления напряжения, собранный на правой (по схеме) половине лампы Л4 и каскад усиления мощности, выполненный на лампе Л5. В анодную цепь лампы Л5, введена цепь частотнозависимой связи. Нагрузкой этой лампы служит выходной трансформатор Тр2, во вторичную обмотку которого включены два последовательно соединенных громкоговорителя типа 1ГД-28.

В блоке питания радиолы применен селеновый выпрямитель АВС-120-270 м и двухзвенный фильтр с дросселем Др1, резистором R32 и конденсаторами С56, С57 и С58.

Детали:

Выходной трансформатор Тр2 имеет первичную обмотку из 2800 витков провода ПЭЛ 0,12, сопротивление постоянному току - 380 Ом, вторичную - из 144 витков провода ПЭЛ 0,33, сопротивление постоянному току - 4 Ом. Сердечник УШ-14 или УП-14.

Трансформатор питания Тр1. Обмотки I-II содержат 640 витков провода ПЭЛ 0,41, сопротивление постоянному току - 18 Ом, II-III - 490 витков провода ПЭЛ 0,29, сопротивление постоянному току - 14 Ом, IV-V - 1260 витков провода ПЭЛ 0,16, сопротивление постоянному току - 190 Ом, VI-VII - 36 витков провода ПЭЛ 0,69, сопротивление постоянному току - 0,5 Ом, VIII-IX - 36 витков провода ПЭЛ 0,69, сопротивление постоянному току - 0,5 Ом; экр. Х - 180 витков провода ПЭЛ 0,16. Сердечник УШ-26 или УП-26.

Дроссель Др1 имеет 1900 витков провода ПЭЛ 0,16, сопротивление постоянному току - 145 Ом. Сердечник УШ-14 или УП-14.

Громкоговорители: два громкоговорителя типа 1ГД-28.



Литература:

  1. Описание и электрическая схема радиолы в журнале Радио №10 за 1970 год.
