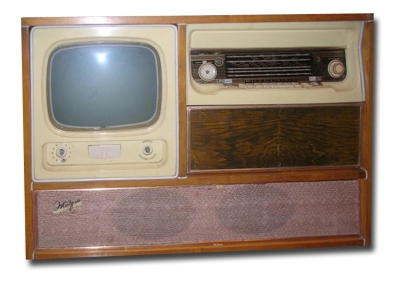

Телерадиола "Жигули-59" с 1959 года выпускалась на Куйбышевском заводе "Экран".

Представляет coбой 23-х ламповую напольную комбинированную установку для приёма в любом из 5 каналов МВ диапазона, радиостанций в диапазонах ДВ, СВ, КВ, УКВ-ЧМ и проигрывания обычных и долгоиграющих пластинок. Телерадиола смонтирована на базе телевизора ''Старт-2'' и радиолы ''Жигули'', с упрощённой схемой и конструкцией без тракта ЧМ. При этом усилитель НЧ использован от радиоприёмника. АС состоит из 4-х громкоговорителей: 2-х широкополосных 5ГД-14, расположенных на передней панели и 2 высокочастотных 1ГД-9, расположенных по бокам футляра. Коммутация позволяет включать телевизор, радиоприёмник и проигрыватель независимо. Питание телерадиолы осуществляется общим блоком питания. Диапазоны волн: ДВ, СВ стандартные. КВ-1 24,8...33,9 м. КВ-2 40...76 м. ЧМ диапазон 64,5...73 мггц для удобства настройки разбит на три поддиапазона. Чувствительность телевизора 200 мкВ, ЧМ - 100 мкВ. Чувствительность АМ - 200 мкВ. Полоса воспроизводимых частот ТВ и ЧМ - 80..10000 Гц, АМ - 80...4000 Гц, ЭПУ - 80...7000 Гц. Размер изображения 220х290 мм. Номинальная выходная мощность 2 Вт. Потребляемая мощность при работе телевизора 160, приёмника 55, ЭПУ - 70 Вт. Габариты установки 945х415х645 мм. Её масса 65 кг. С 1960 года завод выпускал улучшенную телерадиолу "Жигули", обеспечивающую приём телевидения на любом из 12 каналов, радиостанций в диапазоне ДВ, СВ, КВ, УКВ и проигрывание обычных или долгоиграющих пластинок. Телерадиола построена на основе телевизора ''Старт-3'' и радиолы ''Жигули''.
