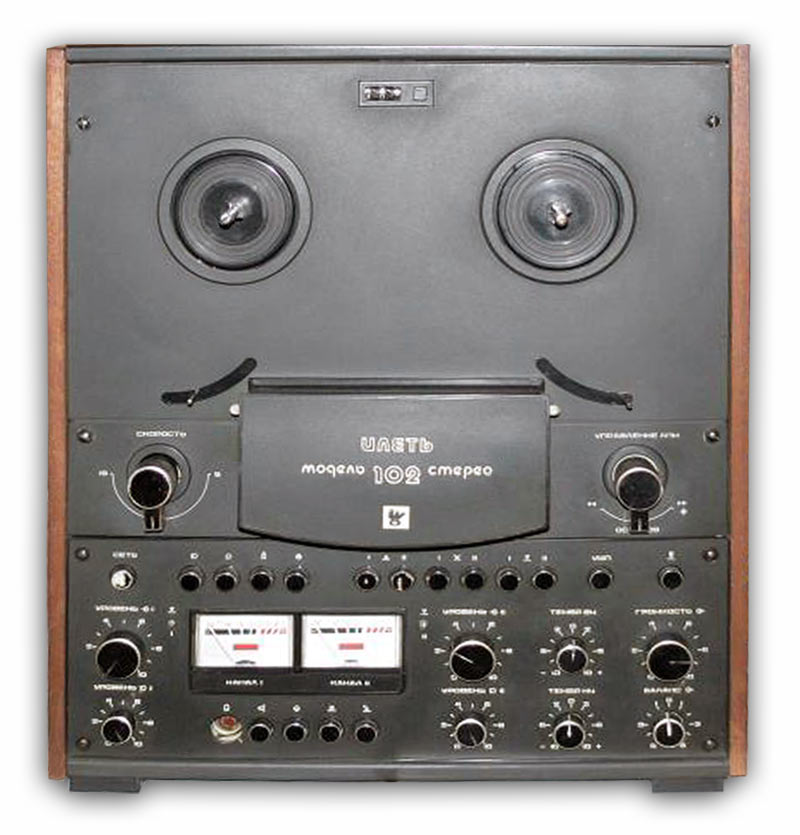

Катушечные стереофонические магнитофоны "Илеть-102-стерео" и "Илеть-102-1-стерео"

 Катушечные стереофонические магнитофоны "Илеть-102-стерео" и "Илеть-102-1-стерео" с 1981 и 1983 года выпускал Волжский электромеханический завод.

Магнитофоны по конструкции, схеме и оформлению мало чем отличаются, поэтому ниже описана модель ''Илеть-102-1С''. Стереофонический двухскоростной четырёхдорожечный магнитофон ''Илеть-102-1-стерео'' предназначен для записи и (или) воспроизведения моно и стереофонических фонограмм на магнитную ленту. Питание магнитофона осуществляется от сети переменного тока напряжением 220 в. Мощность, потребляемая от сети 150 Вт. Количество дорожек записи 4. Скорость движения ленты 19,05 см/с и 9,53 см/с. Коэффициент детонации на скорости 19,05 см/с ±0,1%, 9,53 см/с ±0,2%. Рабочий диапазон частот на ЛВ на скорости 19,05 см/с 31,5...20000 Гц, 9,53 см/с 40...14000 Гц. Номинальная выходная мощность при работе на АС сопротивлением 4 Ом 15 Вт, максимальная 35 Вт. Номинальное напряжение на ЛВ 500 мВ. Коэффициент гармоник в канале ЗВ на ЛВ 2% для скорости 19,05 см/с, 3% для 9,53 см/с. Относительный уровень шумов и помех в канале записи-воспроизведения не хуже -58 дБ для скорости 19,05 см/с, -54 дБ для 9,53 см/с. Масса магнитофона без упаковки 21 кг. Габариты без упаковки - 470х410х210 мм. Цена магнитофона 1080 рублей. С начала 1985 года Оренбургский аппаратный завод выпускал магнитофон "Илеть-102-2-стерео", так же практически аналогичный описанным выше.

Литература:

1. Инструкция по эксплуатации магнитофона "Илеть-102-1С" без схем.
