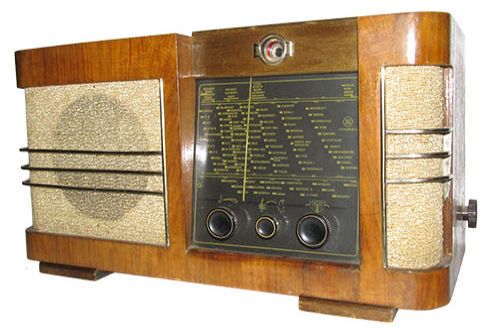

Радиоприемник TM653-II

ТМ653-II - выпускался в 1938 году.

Представляет собой трехдиапазонный 5-ти ламповый супергетеродин. Диапазоны: ДВ, СВ, КВ. Каскады: ECH11 - преобразователь; EBF11 - усилитель ПЧ, детектор, АРУ; EM4 - оптический индикатор настройки; EL11 - выходной каскад НЧ; AZ11 - двухполупериодный выпрямитель. Громкоговоритель с подмагничиванием.

Схема приемника TM653-II в формате djvu.
