A&Z-T844

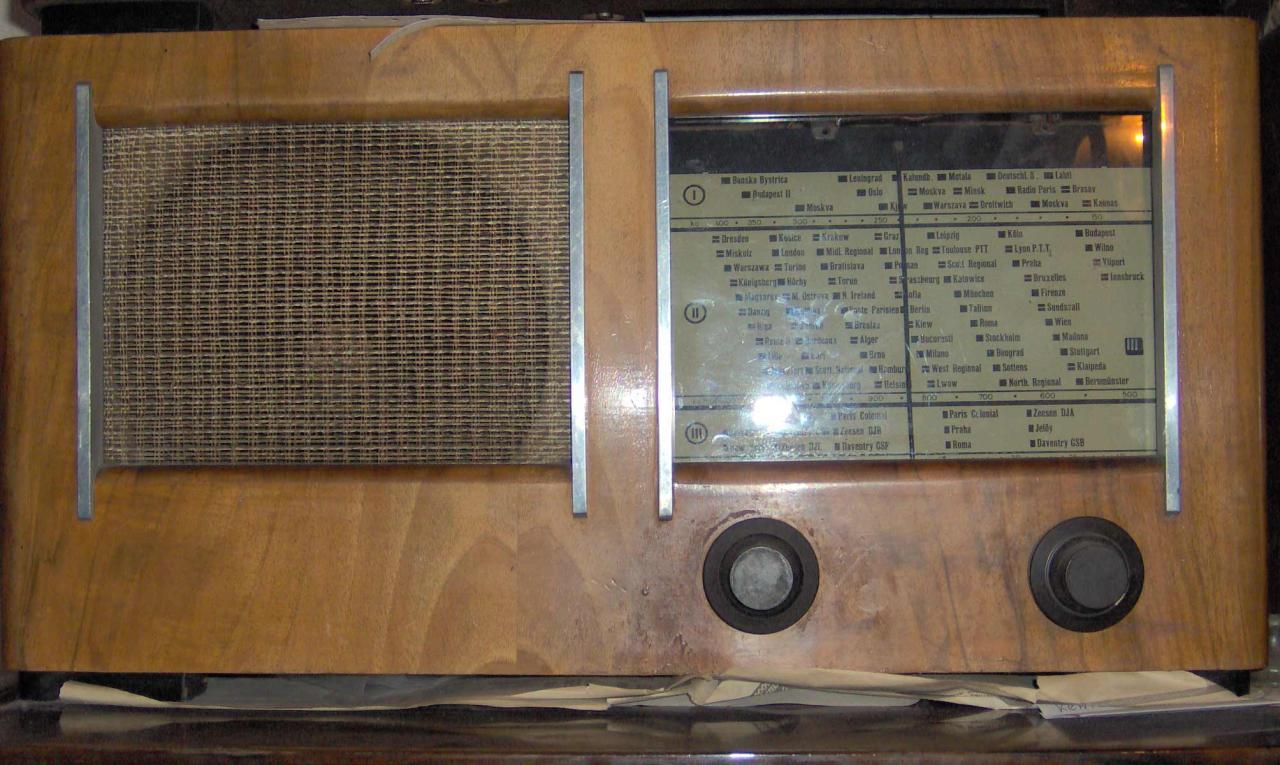

A&Z-T844 выпускался в 1938-1939 гг. A. Apsitis & F. Zhukovskis T844: Т - сеть, 8 - 38 года, 4 - 4-х ламповый, 4 - 4-х контурный. Представляет собой трехдиапазонный 4-х ламповый супергетеродинный приемник. Диапазоны: ДВ, СВ, КВ. ПЧ: 468 кГц. Каскады: ACH-1 - преобразователь; AF-3 - усилитель ПЧ; ABL-1 - оконечный усилитель НЧ, детектор, АРУ; AZ-1 - двухполупериодный выпрямитель. Громкоговоритель с подмагничиванием.

Литература:

  1. Схема приемника A&Z-T844 в формате djvu.
