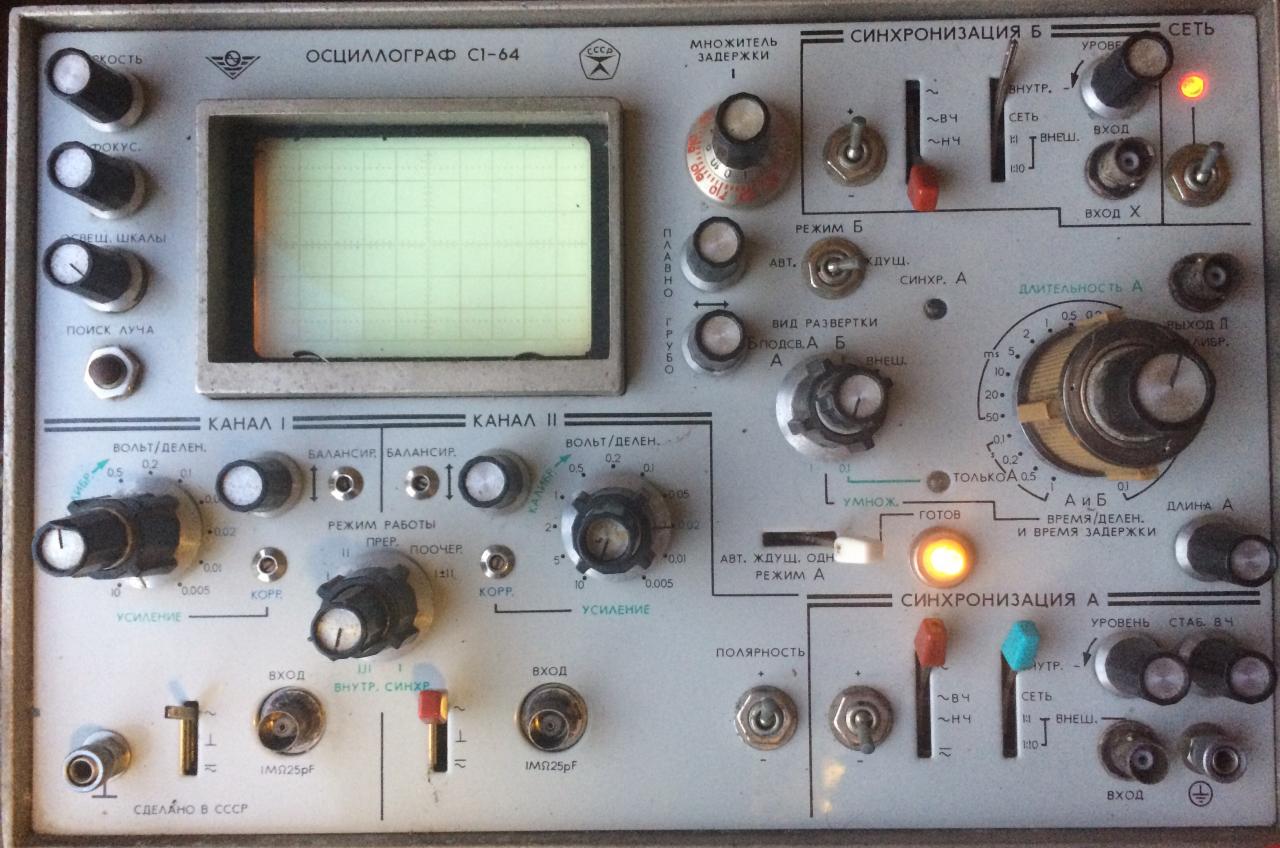

Осциллограф С1-64

Выпускался также осциллограф С1-64А

Технические характеристики C1-64A:

• Число каналов  2;
• Полоса пропускания      0 – 50 МГц;
•  Диапазон измеряемых напряжений  28 мВ – 140 В;
• Диапазон измеряемых интервалов времени  0,4 мкс – 0,2 с;
• Время нарастания ПХ     8-9 нс;
• Погрешность измерения амплитуды сигнала не более 5 %;
• Погрешность измерения интервалов времени        не более 5 %;
• Выброс на ПХ    не более 3 %;
• Ширина линии луча       0,8 мм.

ПАРАМЕТРЫ КАНАЛА Y:

• Чувствительность каналов 1 и 2  5 мВ/дел – 10 В/дел;
• Входное сопротивление канала    1 МОм;
• Входная емкость канала  25 пФ.

ПАРАМЕТРЫ КАНАЛА X:

• Длительность развертки минимальная      0,1 мкс/дел;
• Длительность развертки максимальная     1 сек/дел;
• Амплитуда сигналов внешней синхронизации        0,2 – 20 В;
• Диапазон частот внешней синхронизации   3 Гц – 50 МГц;
• Входное сопротивление внешней синхронизации     1 МОм.

ПАРАМЕТРЫ КАНАЛА Z:

• Диапазон частот канала  1 Гц – 50 МГц;
• Диапазон входных напряжений     5 – 25 В;
• Входное сопротивление канала    1 МОм.

ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ:

• Частота сигнала калибровки      меандр 2 МГц;
• Напряжение сигнала калибровки   10 В;
• Питание 220 В, 50 Гц; 115 В, 400 Гц;
• Потребляемая мощность   150 ВА;
• Габариты        354х220х500 мм;
• Масса   19 кг.

Литература:

1. Техническое описание и инструкция по эксплуатации
