Радиоприемник VEFON M607

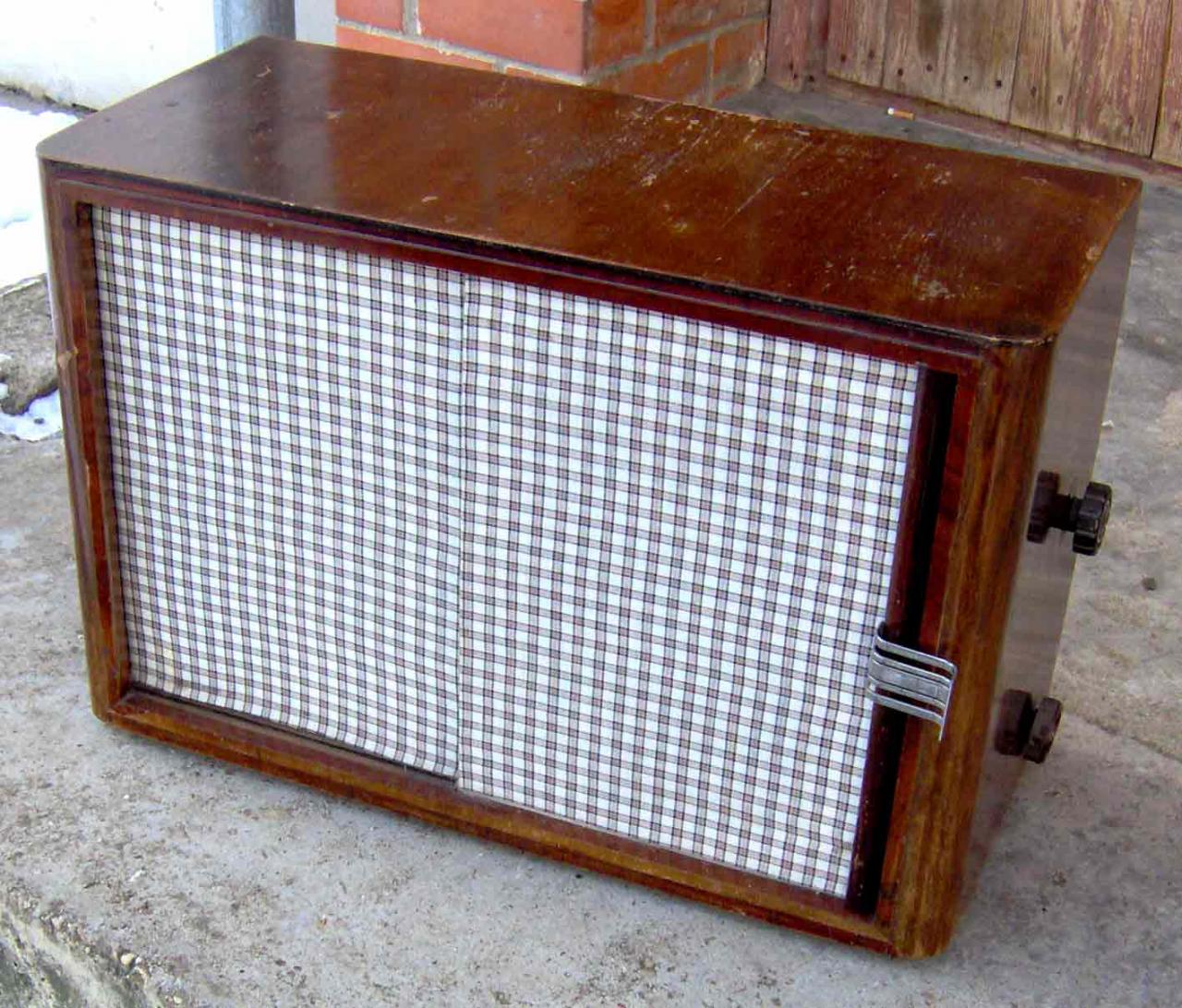

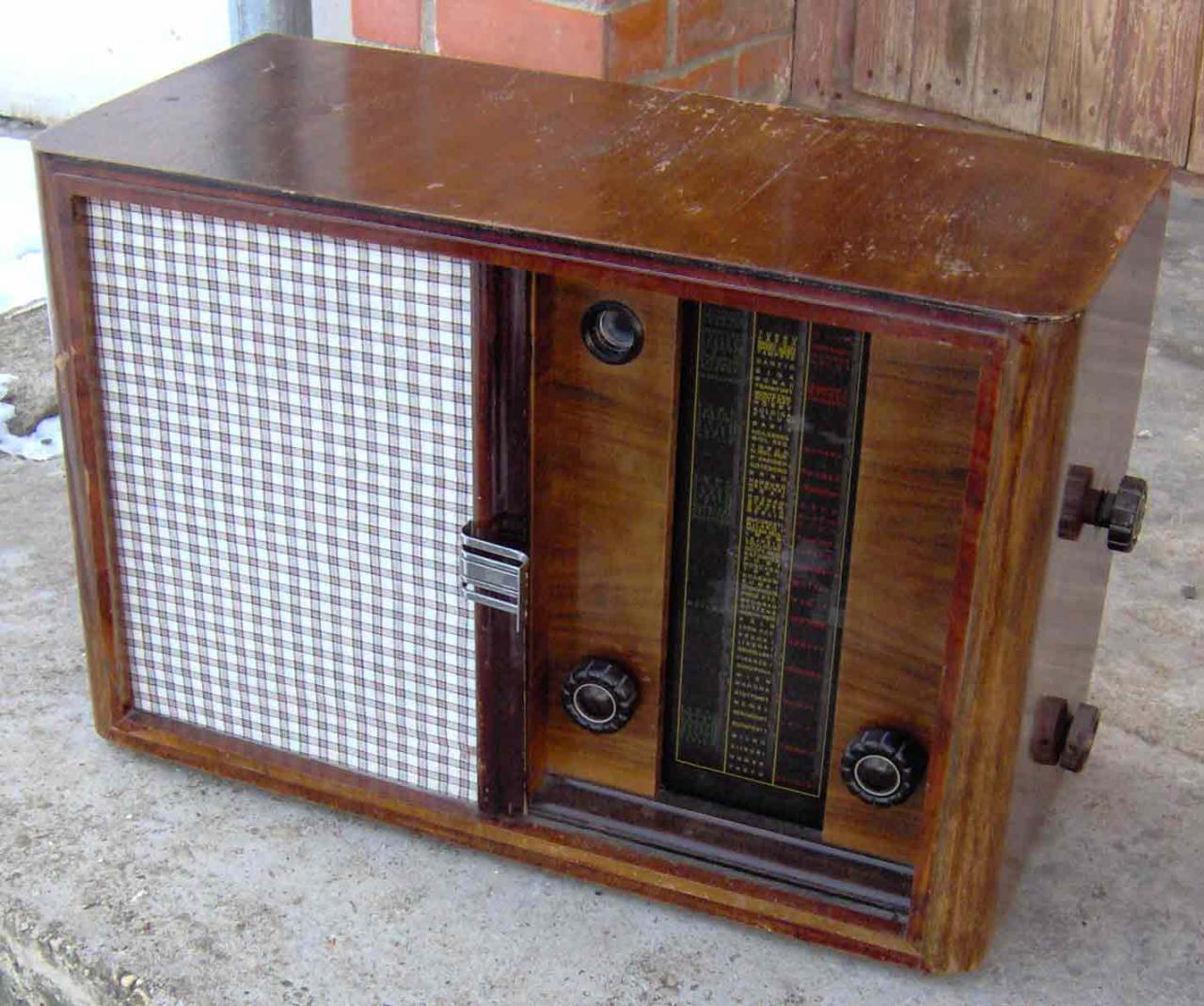

Радиоприемник VEFON M607 (из коллекции Сергея Давидчика)

VEFON M607 - выпускался в 1940 году.

Представляет собой трехдиапазонный 6-ти ламповый супергетеродинный приемник.

Диапазоны: ДВ, СВ, КВ. ПЧ: 469 кГц.

Каскады:

• ECH3 - преобразователь;
• EF3 - усилитель ПЧ;
• EBC3 - предварительный каскад УНЧ, детектор, АРУ;
• EM4 - оптический индикатор настройки;
• EL3 - оконечный каскад НЧ,
• 508 - двухполупериодный выпрямитель.

Динамик с подмагничиванием.

Схема приемника VEFON M607 в формате djvu.
