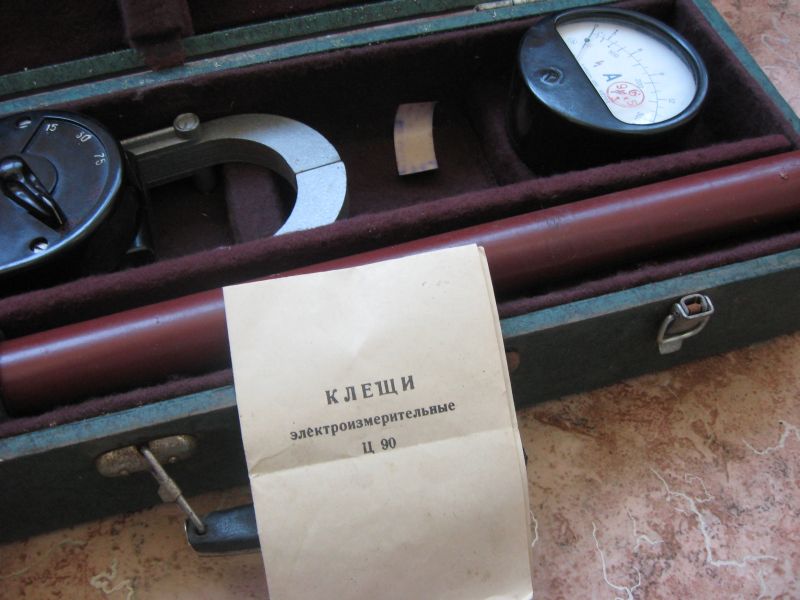

Назначение
Электроиземрительные клещи предназначены для измерения переменного тока частотой 50 Гц без разрыва цепи в высоковольтных цепях (до 10 кВ), в закрытом помещении или в сухую погоду на открытом воздухе при температуре от -30C до +40C и при относительной влажности до 90% (при температуре +30С).
Принцип действия
Принцип действия электроизмерительных клещей состоит в том, что измерение тока производится с помощью трансформатора тока, вторичная обмотка которого замыкается на измерительную схему, причем роль первичной обмотки трансформатора играет шина или провод с измеряемым током.
Измеряемый переменный ток, проходя по шине, охваченной разъемным магнитопроводом, создает в последнем переменный поток, который индуктирует ЭДС во вторичной обмотке, расположенной на магнитопроводе.

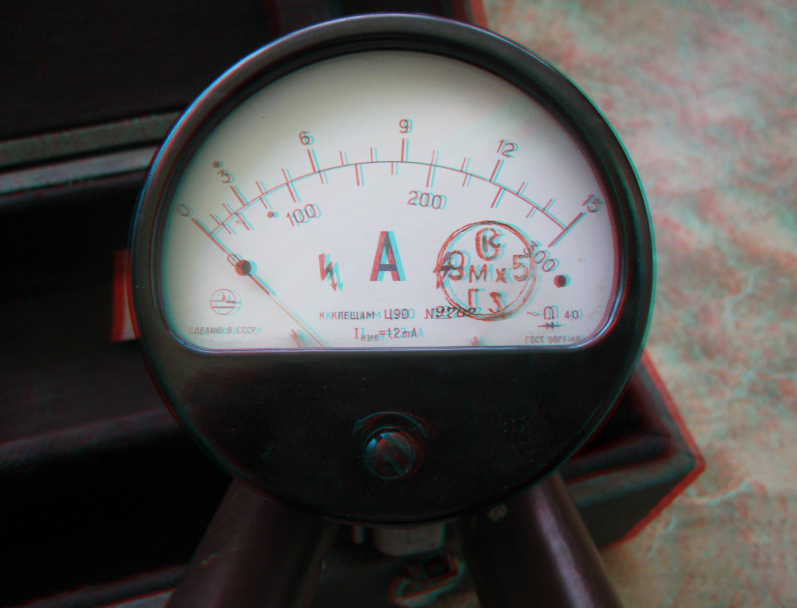

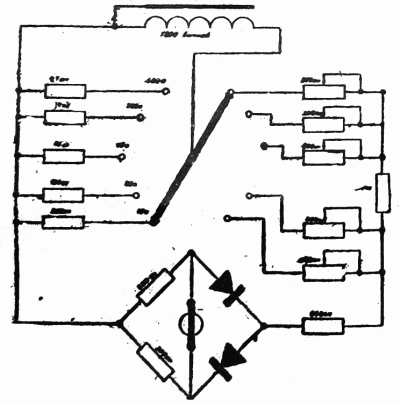

Вторичная обмотка хамыкается на сопротивление, играющее роль шунта, падение напряжения на котором измеряется милливольтметром. Количество шунтирующих сопротивлений равно числу пределов измерения. Переключение пределов измерения производится с помощью рычажного переключателя.

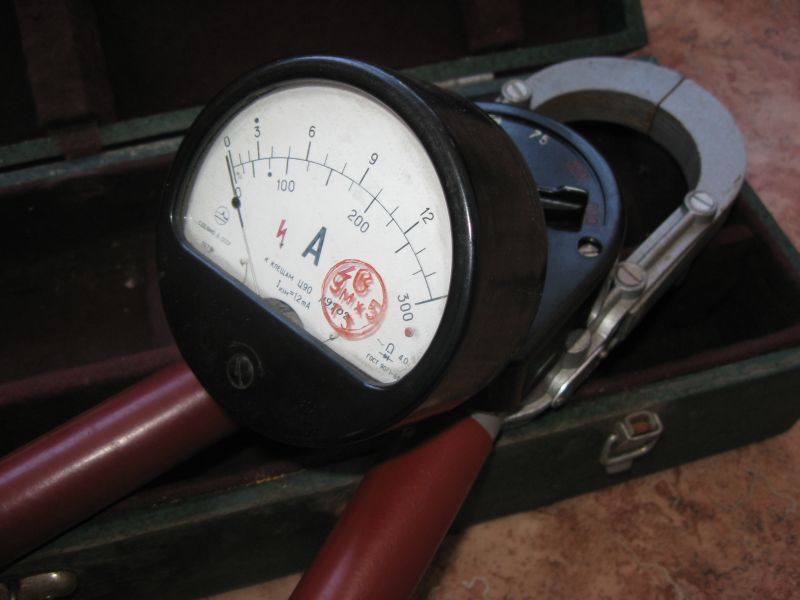

Описание конструкции
Магнитопровод трансформатора тока состоит из двух половинок. Материал магнитопровода - листовая электротехническая сталь марки Э41 подвергнута после сборки в пакет и склепки специальному отжигу для получения необходимых магнитных свойств. Обе половинки магнитопровода в местах стыка точно пришлифованы друг к другу.
Технические характеристики
- Рабочее напряжение, при котором должны производиться измерения - не более 10 кВ.
- Номинальные пределы измерения: 15А; 30А; 75А; 300А; 600А.
- Класс точности - 4,0
- Размер окна магнитопровода на менее 75х76 мм.
- Масса не более 2,7 кг.
- Габаритные размеры не более 722х315х165 мм.
