Видеомагнитофон "Электроника-501-видео"

Видеомагнитофон "Электроника-501-видео"

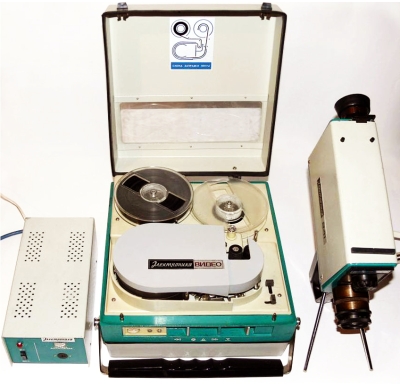

Видеомагнитофон "Электроника-501-видео" с 1974 года выпускало Воронежское НПО "Электроника".

ВМ предназначен для записи ч/б изображения европейского телевизионного стандарта 50 Гц, 625 строк и звукового сопровождения от видеокамеры ''Электроника-Видео'' и телевизора, снабжённого согласующим устройством. Для просмотра записи используется телевизор или монитор камеры. В ВМ применён наклонно-строчный способ записи с 2 вращающимися видеоголовками. Ширина дорожки записи изображения 0,1 мм, зазор между дорожками 0,04 мм, угол между направлением дорожек и опорным краем ленты 3° 11'. Запись звукового сопровождения и синхронизирующих сигналов осуществляется отдельным блоком головок на краях ленты. Ширинa дорожки записи звука 1, синхросигналов 0,8 мм. ВМ рассчитан на работу с магнитной хромдиоксидной лентой шириной 12,7 мм и 27 мкм толщиной. Скорость ленты 16,32 см/с, скорость ленты и видеоголовок 9,2 м/с. Время записи с катушкой на 360 м. ленты 30 мин, перемотки 5 мин. Разрешающая способность 250 линий. Отношение сигнал/шум видеоканала 40 дБ. Диапазон частот звука 100...10000 Гц, КНИ 5%, отношение сигнал/шум 40 дБ. Питание от сети 127/220 В через выносной БП и от встроенного аккумулятора что делает ВМ портативным. Мощность, потребляемая при записи с камеры 20 Вт, в режиме воспроизведения 10 Вт. Заряда батареи достаточно ~ на 1,5 часа работы. Комплект состоит из ВМ, видеокамеры и выносного БП который используется и для зарядки аккумулятора. Габариты ВМ - 280х309х162 мм, вес с батареей 9 кг. Вес ВК и выносного БП по 2,5 кг.

Литература:

  1. Инструкция и схемы ВМ "Электроника-501-видео".
  2. Описание ВМ в журнале "Радио" № 8 за 1974 год.
