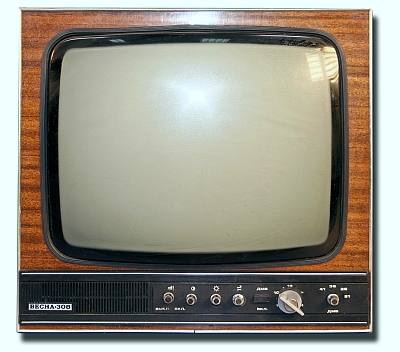

Телевизор "Весна-308"

Телевизионный приёмник чёрно-белого изображения "Весна-308" с 1977 года выпускал Днепропетровский радиозавод.

Унифицированный телевизор ''Весна-308'' (3УЛПТ-50-III-1) предназначен для приёма на любом из 12 каналов. Имеется возможность установки селектора ДМВ. Телевизор выпускали в настольном и напольном варианте. Кинескоп 50ЛК1Б. На поворотном шасси размещены печатные платы. Основные ручки управления выведены на переднюю панель, остальные ручки на верхнюю часть задней стенки. Спереди находятся ручки настройки гетеродина, ПТК, селектора ДМВ, громкости, вылючателя, контрастности и яркости. На задней стенке находятся регуляторы частоты строк, размеров, частоты кадров, переключатель напряжения сети и гнёзда антенн. Чувствительность 110 мкВ. Разрешающая способность 400 линий. Номинальная выходная мощность - 0,5 Вт. Потребляемая мощность 155 Вт. Габариты телевизора - 604х360х450 мм. Его масса 28 кг.

Литература:

  1. Электрическая схема телевизора 3УЛПТ-50-III-1.
