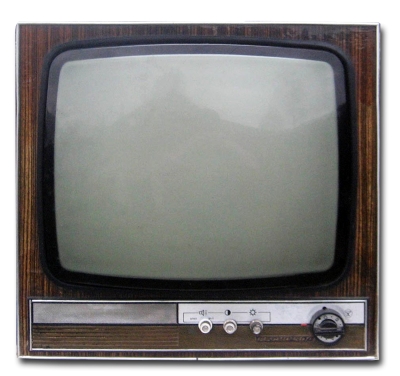

Телевизор "Весна-304"

Телевизионный приёмник чёрно-белого изображения "Весна-304" с I-кв 1974 года выпускал Днепропетровский радиозавод.

Телевизор 3-го класса ''Весна-304'' (УЛТ-50-III-2) выпускали в настольном и напольном вариантах. Кинескоп 50ЛК1Б. Футляр деревянный с вариантами отделки корпуса и передней панели. Телевизор работает в любом из 12 каналов. Чувствительность 150 мкВ позволяет вести приём с наружной антенной на расстоянии до 80 км от студии. На поворотном, вертикальном шасси размещены печатные платы. Основные ручки управления выведены на переднюю панель, остальные на верхнюю часть задней стенки. Спереди расположены ручки настройки гетеродина, ПТК, громкости, выключателя сети, контрастности, яркости. На задней стенке ТВ расположены регуляторы частоты строк, кадров, размеров, переключатель напряжения сети и антенные гнёзда. В АС установлен громкоговоритель 1ГД-36. Имеется стабилизация размера изображения, АРУ, АПЧ и Ф. Есть возможность подключения магнитофона на запись звукового сопровождения, его прослушивание на телефоны при отключенном громкоговорителе. Питание от электрической сети 127/220 В.

Литература:

  1. Электрическая схема телевизора УЛТ-50-III-2
