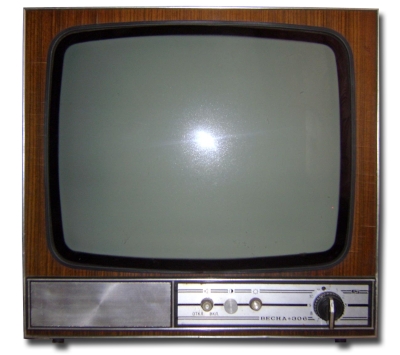

Телевизоры "Весна-305" и "Весна-306"

Телевизионный приёмник чёрно-белого изображения "Весна-305" с I-кв 1975 года выпускал Днепропетровский радиозавод.

Унифицированный телевизор 3 класса ''Весна-305'' (УЛТ-50-III-2) по конструкции и электрической схеме не отличается от телевизора ''Весна-304''. Есть небольшое отличие во внешнем оформлении. Телевизор выпускали в настольном и напольном оформлениях. Кинескоп типа 50ЛК1Б. Футляр деревянный с различными вариантами отделки корпуса и передней панели. Телевизор работает в любом из 12-ти каналов МВ диапазона. Чувствительность 150 мкВ. На поворотном, вертикальном шасси размещены печатные платы с узлами и элементами схемы. Основные ручки для управления выведены на переднюю панель, остальные на верхнюю часть задней стенки. Здесь расположены ручки настройки гетеродина, ПТК, громкости, вылючателя сети, контрастности и яркости. На заднюю стенку выведены регуляторы частты строк, размеров и частоты кадров, переключатель напряжения сети, антенные гнезда. Телевизор обеспечивает стабилизацию размера изображения, подключение магнитофона на запись звука и головных телефонов Можно прослушивать звуковое сопровождения на головных телефонах при отключенном громкоговорителе. АРУ создает устойчивое изображение. Влияние помех сведено к минимуму АПЧ и Ф горизонтальной развертки. Телевизор имеет 16 радиоламп и 15 диодов. Питается телевизор от сети переменного тока. Размер видимого изображения 308х394 мм. Потребляемая от сети мощность 160 Вт. Габариты телевизора 510х502х365 мм. Вес 26 кг. С I-кв 1976 года завод выпускал телевизор "Весна-306", по своему оформлению не отличающийся от описанного, но унификация здесь другая 3УЛПТ-III, соответственно с этим электрическая схема нового телевизора имеет некоторые отличия.

Литература:

  1. Электрическая схема ТВ"Весна-305".
  2. Инструкция по эксплуатации ТВ "Весна-306".
  3. Электрическая схема ТВ "Весна-306".
