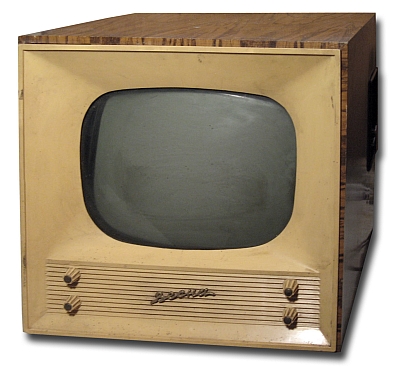

Телевизоры "Весна" и "Весна-М"

Телевизионный приёмник чёрно-белого изображения "Весна" с 1960 года выпускал Днепропетровский радиозавод.

Телевизор 3-го класса ''Весна'' по схеме и конструкции, кроме внешнего оформления аналогичен модели ''Знамя-58'', но выполнен на кинескопе 35ЛК2Б. Футляр деревянный полированный, размерами 445х440х420 мм. Вес модели 23 кг. Передняя панель телевизора пластмассовая. Здесь впервые для защиты экрана кинескопа применено выпуклое защитное 5 мм стекло. Монтаж элементов сделан на горизонтальном металлическом шасси. Ручки управления выведены на лицевую панель. Работает телевизор в любом из 12-ти каналов и в ЧМ диапазоне. В схеме телевизора применено 15 радиоламп и 7 диодов. Чувствительность 275 мкВ. Чёткость по горизонтали 400, вертикали 450 линий. Потребляемая мощность 140 Вт, при работе ЧМ 65 Вт. Телевизор ''Весна-М'' выпускаемый с 1962 года по схеме и оформлению мало чем отличается от предыдущего, но конструктивно не имеет приём в ЧМ диапазоне. Размер изображения 220х290 мм. Чувствительность телевизора повышена до 200 мкВ. Громкоговоритель 1ГД9 расположен фронтально. Имеются гнёзда для подключения наушников, гнёзда могут использованы для подключения магнитофона при записи звукового сопровождения. В телевизоре применена АРУ и ручная регулировка чёткости. Этот регулятор позволяет избавиться от искажений, которые могут зависеть не только от телевизора или условий приёма, но также и от дефектов передающего тракта. Футляр у модели выполнен из дерева полирован и имитирует ценные породы. Основные ручки управления выведены на переднюю панель. Ручка для ПТК, гетеродина и тембра ВЧ расположены в нише справа футляра, а другие ручки, гнёзда для антенны и наушников расположены сзади шасси. Телевизоров ''Весна-М'' было выпущено 10,7 тысяч штук, продавались они в основном в Украине. Цена телевизора 210 рублей.

Литература:

  1. Описание телевизора "Весна-М" в справочнике.
  2. Две страницы инструкции телевизора "Весна-М".
