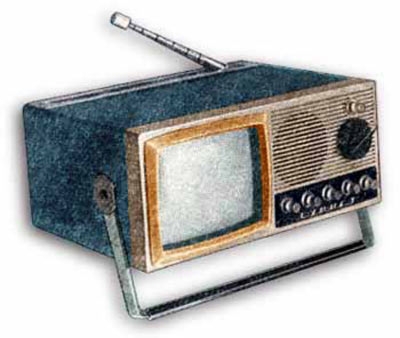

Переносный транзисторный телевизор "Турист"

Телевизионный приёмник чёрно-белого изображения "Турист" разработан и изготовлен в количестве нескольких экземпляров в 1967 году.

Опытный переносный транзисторный телевизор ''Турист'', сконструированный группой инженеров для серийного производства, имеет малые размеры и вес. Телевизор экономичен, его можно питать от сети переменного тока, аккумуляторов или даже от элементов 373. Некоторые узлы, например система АРУ, кадровая развертка, конструкция и дизайн ТВ решены своеобразно и по новому. Количество регуляторов в телевизоре сведено к минимуму. Имеется гнездо для подключения дополнительного громкоговорителя, наушников. К телевизору также придаются две кассеты, в одной из которых находится блок питания от сети, а в другую можно поместить аккумуляторы или 8 элементов типа 373. Благодаря незначительной массе, малым размерам и высокой экономичности, телевизор ''Турист'' удобно будет использовать для отдыха на природе, в походах и экспедициях и др. Телевизор работает в метровом диапазоне волн. Антенна телескопическая, но возможно использование наружной антенны. Чувствительность на телескопическую антенну 100 мкВ, на наружную 50 мкВ. В телевизоре применён кинескоп 11ЛК1Б. Размер изображения 82х62 мм; яркость изображения 150 нт, чёткость пo горизонтали 350, вертикали 400 линий. В АС использован громкоговоритель 0,1ГД-6. Номинальная выходная мощность 100 мВт. Диапазон воспроизводимых частот звука 250...4000 Гц. Потребляемая мощность от аккумулятора около 4 Вт, от сети 8 Вт. При питании телевизора от элементов типа 373 телевизор может работать непрерывно в течении 5 часов. Размеры телевизора без блока питания 220х99х223 мм, с БП 220х99х244 мм, вес без БП 2,6 кг, с БП 3,6 кг.

Литература:

  1. Описание и электрическая схема телевизора в журнале Радио № 11 за 1967 год.
