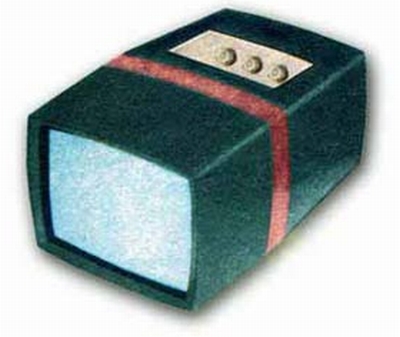

Телевизионная приставка "Квант"

Телевизионная приставка "Квант" выпускалась Львовским заводом кинескопов с 1974 года.

Львовский завод кинескопов разработал и выпускал приставку ''Квант'' для дополнительного получения изображения и звука при приёме телевизионных программ на основной унифицированный телевизор второго класса. Основой приставки стала схема модели ''Электроника ВЛ-100''. Приставка может быть в соседней комнате или на кухне, на расстоянии до 12 метров от основного телевизора. Кинескоп 16ЛК1Б, с размером изображения - 103х125 мм, разрешающая способность около 350 линий. Имеются регуляторы громкости, контрастности, яркости, выключатель питания. Питается приставка от силового трансформатора телевизора через выпрямитель, потребляя мощность 5 Вт. С телевизора по кабелю поступает видео сигнал, сигналы звука и импульсы развёрток. Электрическая схема приставки выполнена полностью на транзисторах и полупроводниковых диодах. Акустическая система приставки состоит из одного громкоговорителя 0,25ГД-10 или двух 0,5ГД-30. Размеры приставки - 156х146х210 мм. Вес 3,85 кг. Цена 60 рублей.

Литература:

  1. Журнал "Радио" № 9 за 1975 год.
