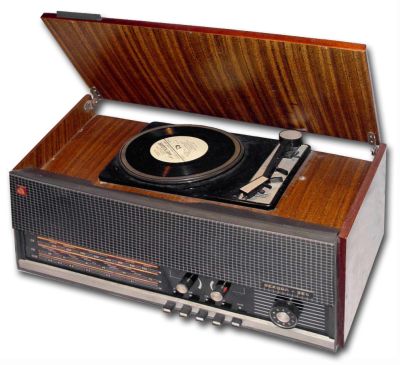

Радиола "Рекорд-354"

Сетевая настольная ламповая радиола третьего класса "Рекорд-354" серийно выпускалась Иркутским заводом радиоприёмников имени 50-летия СССР с 1977 года.

Радиола построена на базе унифицированной модели “Рекорд-314”.  Особенностью является применение одного диапазона коротких воли вместо двух полурастянутых поддиапазонов, применяемых в модели “Рекорд-314”.

Радиола предназначена для приема передач радиовещательных станции в диапазонах длинных, средних, коротких и ультракоротких волн, а также для воспроизведения грамзаписи.

Во встроенной акустической системе радиолы используются две головки громкоговорителей типа 1ГД-40. Номинальное электрическое сопротивление 16 Ом. В качестве электропроигрывающего устройства применено ЭПУ типа III ЭПУ-38.

В модели имеется плавная регулировка тембра верхних звуковых частот, а также гнезда для подключений внешних антенн УКВ, ДВ, СВ, КВ, заземления, магнитофона на запись и воспроизведение.

Конструкция

Конструктивно радиола представляет собой настольный вариант в деревянном корпусе. Под крышкой в отдельном отсеке расположено электропроигрывающее устройство. Обе головки громкоговорителя установлены на передней панели корпуса. В нижней части передней панели находятся шкала и ручки управления. Все гнезда внешних подключений расположены на задней стенке. Конструктивной базой радиолы является металлическое шасси, на котором размещены основные узлы и блоки, а также верньерное устройство. Монтаж радиоприемника радиолы выполнен на двух печатных платах: блок УКВ и блок КСДВ ПЧ-НЧ.

Габаритные размеры радиолы - 253х560х315 мм. Масса радиолы - 14 кг.

Приемник имеет следующие каскады:

  1. Блок УКВ - на лампе 6Н3П.
  2. Преобразователь частоты - на лампе 6И1П.
  3. УПЧ - на лампе 6К4П.
  4. Детектор АМ, АРУ, предварительный УНЧ - на лампе 6Н2П.
  5. Оконечный усилитель - на лампе 6П14П.
  6. Детектор ЧМ - на двух диодах типа Д2Е.
  7. Выпрямитель - АВС-80-260 М

Диапазон принимаемых частот:

  • Длинные волны - ДВ: 150,0 - 405,0 кГц (2000,0 - 740,7 м);
  • Средние волны - СВ: 525,0 - 1605,0 кГц (571,4 - 186,9 м);
  • Короткие волны - КВ: 3,95 - 12,1 МГц (75,0 - 24,8 м);
  • УКВ: 65,8 - 73,0 МГц (4,56 - 4,11 м).

Промежуточная частота в диапазонах: ДВ, СВ и КВ - 465+-2 кГц, УКВ - 6,5 +- 0,1 МГц.

Основные технические данные:

  • Номинальная выходная мощность - 0,5 Вт.
  • Номинальный диапазон воспроизводимых частот в диапазонах: ДВ, СВ и КВ - 150 - 3550 Гц, УКВ и по тракту воспроизведения грамзаписи - 150 - 7100 Гц.
  • Номинальное среднее звуковое давление - 0,45 Па.
  • Реальная чувствительность при выходной мощности 50 мВт в диапазонах: ДВ - 69 мкВ, СВ - 71 мкВ, КВ - 97 мкВ, УКВ (Rвх = 300 Ом) - 9 мкВ.
  • Селективность по соседнему каналу в диапазонах ДВ и СВ (при расстройке на +-9 кГц) - 33 дБ.
  • Селективность по зеркальному каналу в диапазонах: ДВ - 33 дБ, СВ - 31 дБ, КВ - 13 дБ, УКВ - 30 дБ.
  • Максимальный уровень входного сигнала (не менее) в диапазонах: ДВ и СВ - 200 мВ, КВ - 100 мВ, УКВ - 50 мВ.
  • Действие АРУ в диапазонах ДВ, СВ и КВ: изменение напряжения на входе - 26 дБ, на выходе - не более - 12 дБ.
  • Уровень фона по электрическому напряжению (не хуже): с антенного входа - -30 дБ, со входа "Звукосниматель" - -40 дБ, по тракту воспроизведения грамзаписи - -36 дБ.
  • Максимальная выходная мощность - не менее 1 Вт.
  • Коэффициент гармоник всего тракта усиления по электрическому напряжению (не более) в диапазонах: ДВ, СВ и КВ при глубине модуляции 0,8 на частотах, Гц: 150 - 400 Гц - 7%, выше 400 Гц - 5%, УКВ при девиации частоты +-50 кГц, на частотах: 150-400 Гц - 6%, выше 400 Гц - 4%.
  • Диапазон регулирования тембра (не менее) - 9 дБ.

Питание

Приемник питается от сети переменного тока с напряжением 127 или 220 В с частотой 50 Гц. Потребляемая мощность не более 45 Вт при радиоприеме и не более 55 Вт при воспроизведении грамзаписи.

Электрическая схема

Радиола выполнена на пяти радиолампах и двух полупроводниковых диодах. Блок УКВ - унифицированный типа УКВ-ИП-2.

Во входных цепях диапазонов ДВ, СВ и КВ применены одиночные резонансные контуры, индуктивно связанные с антенной. Индуктивность L7 и конденсатор С9 составляют фильтр, обеспечивающий ослабление сигналов с частотой, равной промежуточной.

Лампа Л2 используется в качестве преобразователя частоты AM тракта: триодная часть - гетеродин, гептодная часть - смеситель. Гетеродин собран по схеме с индуктивной обратной связью (L21, L23, L25 - катушки обратной связи). Питание анода гетеродина осуществляется по параллельной схеме. Схема тракта ПЧ в основном аналогична схеме радиолы “Рекорд-314”. Автоматическая регулировка усиления в тракте AM осуществляется путем подачи управляющего напряжения с резистора R18 через фильтр R16 C34 на управляющие сетки ламп Л2 и Л3. Усилитель низкой частоты - двухкаскадный, выполнен на лампах Л4 (правый триод) и Л5. В цепи сетки триода Л4 находится регулятор громкости R21. В анодную цепь лампы Л5 включен регулятор тембра R27. Нагрузкой вторичной обмотки выходного трансформатора Тр2 являются две последовательно включенные головки громкоговорителя 1ГД-40. В блок питания входят трансформатор питания Тр1, селеновый выпрямитель типа АВС-80-260М (ДЗ), электролитические конденсаторы С55 и С56 и резистор R.32 фильтра.

Разборка и сборка радиолы

Для разборки радиолы необходимо: вынуть колодку сетевого шнура из коммутатора блока питания и снять заднюю стенку; снять ручки регуляторов громкости, тембра и настройки; ослабить три винта крепления передней панели со стороны днища корпуса; открыть крышку радиолы и отвинтить два винта крепления передней панели со стороны электропроигрывающего устройства; снять переднюю панель и произвести демонтаж проводов головок громкоговорителей; отвинтить винты крепления шасси к днищу корпуса; вынуть шасси из корпуса движением на себя. Сборка радиолы производится в обратном порядке.



Литература:

  1. Принципиальная схема радиолы "Рекорд-354"
  2. Анисимов Ю.П. и др. Радиоприемники, радиолы, магнитолы, тюнеры. М.: "Связь", 1980. - С.106-110.
  3. Инструкция по эксплуатации
