Настольный телевизор "Спутник"

Настольный телевизор "Спутник"

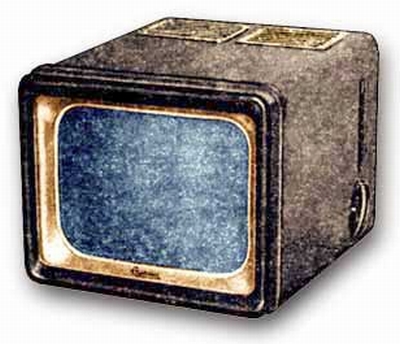

Телевизионный приёмник чёрно-белого изображения "Спутник" с 1-го мая 1959 года выпускал Омский завод "Штамповщик".

Телевизор ''Спутник'' по электрической схеме, конструкции и параметрам аналогичен телевизору ''Заря-2'' Ленинградского завода имени Козицкого. Футляр телевизора и его задняя стенка, выполнены из сополимера СНП-28. Размеры телевизор- 400х310х380 мм. Масса 17 кг. Для повышения надёжности, по сравнению с телевизором ''Заря-2'' в конструкцию внесены улучшения: удачно с точки зрения ремонта расположена дополнительная ступень УПЧ: баллоны ламп строчной развёртки обращены в сторону задней стенки в отличие от ''Зари-2'' где баллон обращен к кинескопу, применены новые панели для ламп с лучшими контактами, повышена надёжность трансформаторов: ТВЗ и ТС. В телевизоре применен кинескоп типа 35ЛК2Б создающий изображение размерами 280х210 мм. Телевизор рссчитан на работу в 12-ти каналах. Чувствительность по каналам изображения и звука 275 мкв. Это позволяет вести уверенный приём передач на наружную антенну в радиусе до 40...50 км от студии. Четкость изображения в центре экрана определяемая по вертикальному клину испытательной таблицы 0249 не менее 400, а по краям экрана 350 линий. Номинальная выходная мощность канала звука 0,5 Вт. Использование телевизора для работы со звукоснимателем не предусмотрено. Питание телевизора осуществляется от сети переменного тока напр. 127 или 220 вольт. Потребляемая от сети мощность 130 Вт. В первых выпусках телевизоров ''Спутник'' были установлены пятиканальные ПТК.

Литература:

  1. Описание телевизора "Спутник" со схемами в брошюре МРБ-458.
  2. Электрическая схема телевизора "Спутник".
