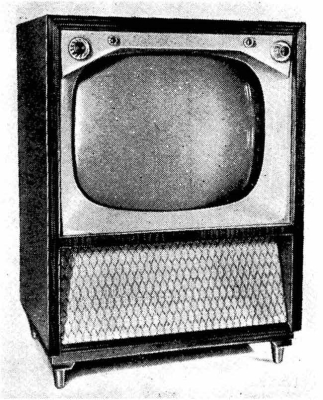

Экспериментальный телевизор "Спартак"

Телевизионный приёмник чёрно-белого изображения "Спартак" разработан в 1957 году.

Экспериментальный телевизор "Спартак" (как и телевизоры "Салют" и "Дружба") относится к категории высококачественных телевизионных приёмников, в которых применены новые кинескопы типа 53ЛК5Б с углом отклонения электронного луча 110°. Благодаря использованию такого кинескопа, имеющего укороченную горловину появилась возможным уменьшить глубину футляра. Вертикальная конструкция шасси, выполнение монтажа печатным способом, использование блоков-переходников и унифицированных узлов позволили создать современную модель телевизора сравнительно небольших размеров и веса, приспособленную для применения широкой механизации процесса сборки и монтажа. Телевизор имеет гнёзда для включения головных телефонов, их можно использовать и для записи звукового сопровождения на магнитофоне, воспроизведения грамзаписи. В схеме предусмотрены: автоматическая быстродействующая регулировка усиления, автоматическая регулировка яркости и инерционная синхронизация по строкам. В электрической схеме УПЧИ введен контур, изменение параметров которого дает возможность корректировать четкость изображения. Выходной каскад строчной развертки выполнен по схеме с симметричным включением отклоняющих катушек и без подмагничивания сердечника трансформатора. Чувствительность по каналу изображения 50 мкВ. Разрешающая способность в центре экрана: по горизонтали 500, вертикали 550 линий. Полоса воспроизводимых звуковых частот 80...7000 гц. Номинальная звуковая мощность усилителя низкой частоты 1 Вт. Питание от сети переменного тока с напряжением 127 или 220 В. Потребляемая мощность 165 Вт. Телевизор выполнен в напольном оформлени в футляре с отделкой ценными породами дерева и полировкой. АС состоит из двух громкоговорителей типа 4ГД-1, размещенных на фронтальной стороне футляра ниже экрана. АС задрапировала декоративной тканью. Для удобства пользования телевизором основные ручки для управления (переключатель каналов, настройка гетеродина, регулятор громкости с выключателем электросети, регулятор тембра, регулятор яркости и контрастности) расположены над экраном, на фронтальной стенке футляра, все вспомогательные ручки расположены на задней стенке футляра. В телевизоре ''Спартак'' используются 17 электронных ламп и 14 германиевых диодов. Размер изображения 360х475 мм. Размеры футляра телевизора, включая ножки 585х760х455 мм. Вес 42 кг. В серийное производство телевизор "Спартак" не пошёл.

Литература:

  1. МРБ № 403 за 1961 год.
