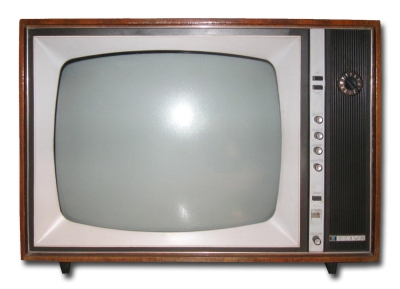

Цветной телевизор "Рубин-401"

Телевизионный приёмник цветного изображения "Рубин-401" с октября 1967 года опытно выпускал Московский телевизионный завод.

С 1968 года завод начал серийный выпуск первых отечественных, лампово-полупроводниковых телевизоров ''Рубин-401'' (ЛПЦТ-59) предназначенных для приёма цветного и ч/б изображения на кинескоп 59ЛК3Ц, с размером изображения 370х475 мм в МВ диапазоне. Телевизор содержит 21 радиолампу, 15 транзисторов и 54 диода. Чувствительность - 50 мкВ. Чёткость в центре экрана 450 линий. Потребляемая мощность 350 Вт. Масса 65 кг. Со 2-го квартала 1968 года завод начал выпуск уже усовершенствованного телевизора "Рубин-401-1". Новый телевизор имел достаточно высокие технические параметры, а по электрической схеме и конструкции имел ряд преимуществ в сравнении с предыдущим. Телевизор ''Рубин 401-1'' предназначен для приёма ч/б и цветного изображения на кинескоп 59ЛК3Ц с размером изображения 370х475 мм в любом из 12 каналов МВ диапазона. Он содержит так же 21 радиолампу, 15 транзисторов, 54 диода. Чувствительность при приёме ч/б передач по трактам изображения и звука 50 мкВ. Чёткость в центре по горизонтали и вертикали 450 линий. Избирательность по соседним каналам и тракту звука 40 дБ. Потребляемая от сети мощность 340 Вт. Масса 65 кг. В 1969 году телевизор ''Рубин 401-1'' был модернизирован в модель ''Рубин-401-2''. В новой модели была повышена чёткость изображения, улучшено качество звука, чувствительность по звуку доведена до норм 1-го класса, снижен уровень помех. Применены новые унифицированные узлы развёрток, введёны конструктивные изменения повышающие надёжность телевизора. Но по техническим причинам модернизированный телевизор ''Рубин-401-2'' в серию не пошёл, были выпущены только несколько опытных образцов. Авторы разработчики телевизора "Рубин-401" и модификаций: Б.И. Ананский, С.Э. Кишинёвский, Л.Е. Кевеш, Ю.И. Сидоров, Я.Л.Пекарский. Телевизор ''Рубин-401-1'' снят с производства в декабре 1973 года. Всего телевизоров ''Рубин-401'' и ''Рубин-401-1'' вместе выпущено 107233 экземпляров.

Литература:

Описание телевизора "Рубин-401-1" в журнале "Радио" № 5 за 1973 год.
