Радиоконструктор "Старт-2103"

Радиоконструктор "Старт-2103" (Мощный стереоусилитель) с 1981 года выпускало Новгородское ПО "Элкон".

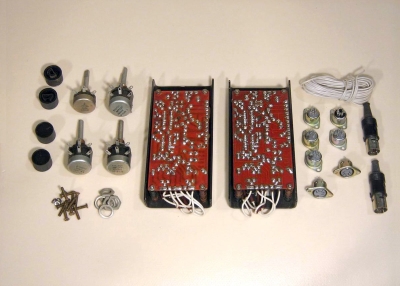

Набор блоков, деталей и узлов предназначен для сборки радиолюбителем мощного стереофонического усилителя низкой частоты. Блоки устанавливаются в унифицированных корпусах радиоконструктора или в любых других конструкциях по желанию и возможности радиолюбителя. Усилитель предусматривает работу от радиоприёмников, пьезоэлектрического звукоснимателя, магнитофонной приставки, телевизора, а в режиме монофонического воспроизведения может использоваться и как усилитель НЧ эстрадного ансамбля. В качестве АС можно применить заводские, с сопротивлением не менее 4 Ом или имеющиеся в распоряжении радиолюбителя. Технические характеристики: Номинальная выходная мощность при КНИ 0,5% на нагрузке 8 Ом - 20 Вт. Максимальная выходная мощность при КНИ 5% - 30 Вт. Диапазон рабочих частот 15...50000 Гц. Потребляемый ток без сигнала 50 мА, при максимальной мощности 1 А. Пределы регулировки громкости 60 дБ, стереобаланса 10 дБ, тембров +16 дБ по НЧ и ±15 дБ ВЧ. Габариты платы усилителя 120x60x35 мм.

Литература:

  1. Инструкция по сборке и эксплуатации усилителя.
