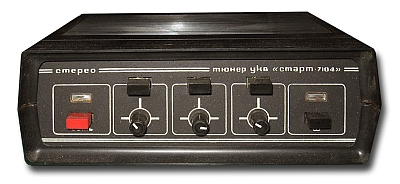

Радиоконструктор "Старт-7104" (УКВ-Тюнер)

Радиоконструктор "Старт-7104" (УКВ-Тюнер) выпускался с начала 1986 года.

РК служит для сборки УКВ-Тюнера предназначенного для приёма и записи на магнитофон стереофонических программ радиовещательных станций с ЧМ. Правильно собранный и настроенный тюнер имеет такие параметры: Диапазон принимаемых частот 65,8...73 МГц. Чувствительность 100 мкВ. Величина выходного напряжения 250 мВ (+-50 мВ). Полоса воспроизводимых звуковых частот 80...12500 Гц. Тюнер питается от электрической сети потребляя мощность 8 ВА. Габариты тюнера 240х205х90 мм. Масса 2 кг. Одновременно завод выпускал такие же тюнеры под наименованием "Старт-7105" (всё то же но монофонический), "Старт-7106" (Стереофонический, но без блока питания), "Старт-7107" (монофонический без блока питания). В вариантах без БП питание осуществляется от внешнего источника напряжением 12 В. Для радиоприёма рекомендуется использовать комнатную или наружную телевизионную антенну.

Литература:

  1. Инструкция по сборке и схемы тюнера "Старт-7104".
