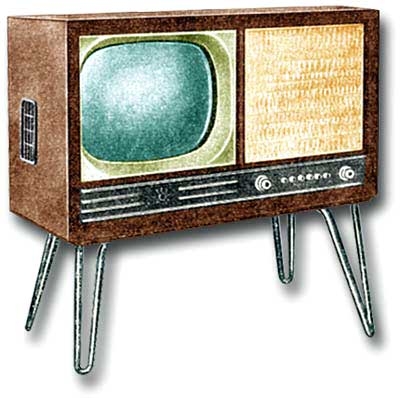

Телевизор "Симфония"

Телевизионный приёмник чёрно-белого изображения "Симфония" разработан и выпущен в количестве нескольких экземпляров в начале 1960 года на Харьковском заводе "Коммунар".

Опытный телевизор ''Симфония'' предназначен для приёма программ на любом из 12 каналов МВ диапазона и приёма шести фиксированных, заранее настроенных местных радиовещательных станций в диапазоне ДВ, СВ и УКВ-ЧМ. Телевизор собран на 12 лампах и кинескопе 35ЛК2Б, приёмник собран на 4-х лампах и при радиоприёме используется ещё три лампы, задействованных при телевизионном приёме. При приёме радиостанций телевизионные лампы и кинескоп отключаются. В модели установлено два громкоговорителя 2ГД-3 и 1ГД-9. Чувствительность при приёме телевизионных программ 200 мкВ, при радиоприёме в диапазонах: ДВ - 800 мкВ, СВ - 500 мкВ, в УКВ-ЧМ - 50 мкВ. Избирательность по соседнему каналу в АМ диапазонах около 12 дБ. В радиоприёмнике применена упрощённая электрическая схема супергетеродина, с минимальным количеством контуров. Диапазон звуковых частот воспроизводимых при приёме телепрограмм и УКВ-ЧМ радиостанций 100...10000 Гц, при приёме радиостанций АМ диапазонов 120...5000 Гц. Номинальная выходная мощность канала звука 2 Вт. Потребляемая мощность при работе телевизора 130 Вт, приёмника 40 Вт. Габариты телевизора 525х720х400 мм. Масса 33 кг. Ориентировочная стоимость ТВ 300 рублей (1961 г.). В телевизоре применена автоматическая регулировка яркости. По разным причинам призводственного и ведомственного характера телевизор "Симфония" в серию не пошёл.
