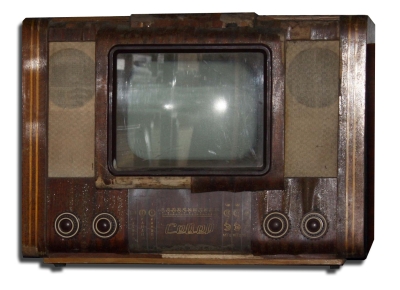

Телевизор "Север-3"

Телевизионный приёмник ч/б изображения "Север-3" с 1 октября 1953 года по 31 декабря 1954 года выпускал Московский завод телевизионной аппаратуры.

Разработчики телевизора инж. М.И.Товбин, В.М.Хахарев и В.Я.Серов. После выпуска малосерийных телевизоров ''Север'' и ''Север-2'' практически ничем друг от друга, кроме внешнего оформления не отличающихся завод приступил к серийному выпуску модернизированного телевизора ''Север-3'' или просто "Север". Телевизор рассчитан для приёма телевизионных программ в любом из 3-х низкочастотных каналов, а также УКВ-ЧМ радиостанций работающих в диапазоне 66...73 мгц. Телевизор имеет 17 радиоламп и кинескоп 31ЛК2Б. Чувствительность модели по телевизионным каналам изображения 1000 мкВ, 500 мкВ по каналу звука и 500 мкВ при приёме УКВ-ЧМ радиостанций. Впрочем на практике телевизоры имели почти вдвое увеличенную чувствительность. Чёткость изображения 400 линий. Выходная мощность УНЧ 1 Вт. Диапазон частот звука 100...6000 Гц. Телевизор потребляет мощность 200 Вт и 100 вт при радиоприёме. Смонтирован телевизор на шасси из металла, помещённое в ящик из полированного дерева. Габариты ТВ - 640х468х457 мм. Вес - 35 кг. Всего телевизоров ''Север'' третьей модификации изготовлено 19.258 экземпляров. На основе конструкции, электрической схемы и внешнего оформления телевизора ''Север'' 3-й модификации в середине пятидесятых годов 20 века, различными министерствами и заводами страны производились сходные модели, но с наименованиями ''Зенит'', ''Экран'' и ''Луч''.

Литература:

  1. Описание и схема телевизора в справочнике С.А.Ельяшкевича.
  2. Описание в книге по ремонту ТВ.
  3. Журнал "Радио" № 6 за 1954 год.
