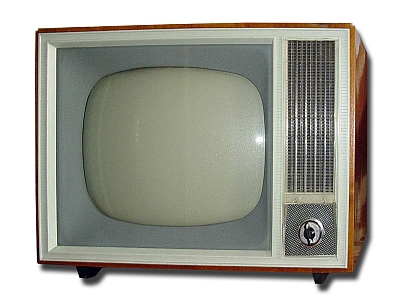

Телевизор ''Сигнал-2'' (ЗК-45)

Телевизионный приёмник чёрно-белого изображения "Сигнал-2" с начала 1965 года выпускал Ленинградский завод имени Козицкого.

Телевизор ''Сигнал-2'' (ЗК-45) создан на базе предыдущей модели ''Сигнал'', практически аналогичен ему и отличается только новыми ПЧ и более современным оформлением. Немного увеличен размер видимого изображения до 270х370 мм. АС, состоящая из двух громкоговорителей 1ГД-9 расположенных фронтально в правой передней части при подводимой мощности в 1 Вт и диапазоне частот 100...7000 Гц обеспечивает хорошее качество звука. Два раздельных регулятора тембра по НЧ и ВЧ частотам позволяют подобрать желаемый тембр звучания. Имеются гнёзда для головных телефонов и подключения магнитофона на запись. Футляр деревянный полированный, с имитацией ценных пород. Регуляторы управления расположены сзади справа, дополнительные слева. Размеры модели 600х440х395 мм. Масса 32 кг. Цена 336 рублей. С июля 1965 года завод производил улучшенный телевизор ''Сигнал-2М'' (ЗК-45М) где при точно таком же оформлении, был улучшен звуковой канал, видеоусилитель, БП и блок строчной развёртки.

Литература:

  1. Описание и электрические схемы телевизора "Сигнал".
