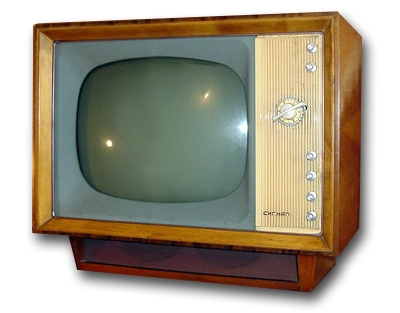

Телевизор ''Сигнал'' (ЗК-38)

Телевизионный приёмник чёрно-белого изображения "Сигнал" с 1964 года выпускал Ленинградский завод имени Козицкого и Ленинградский завод "Радиоприбор".

Телевизор ''Сигнал'' (ЗК-38) содержит 20 радиоламп, 15 диодов и кинескоп 43ЛК9Б с углом отклонения луча 110°. Применение этого кинескопа позволило уменьшить глубину телевизора по сравнению с аналогичными моделями на 30%. Размер видимой части изображения на экране телевизора 270х360 мм. Чувствительность 100 мкВ. АРУ, инерционная синхронизация с АПЧ и Ф строчного автогенератора обеспечивают телевизору уверенный приём изображения и звука на наружную антенну на расстоянии до 70 км от телецентра. В схеме блока развёртки применена стабилизация размеров изображения при изменении напряжения сети и при прогреве деталей. Для того чтобы убрать искажения изображения выведена ручка для коррекции чёткости. Акустическая система телевизора, состоящая из двух динамических громкоговорителей 1ГД-9, которые расположены фронтально в нижней части при подводимой мощности 1 Вт и частотном диапазоне 100...7000 Гц обеспечивает хорошее качество звука в комнате средних размеров, а регуляторы тембра по низким и высоким частотам позволяют подобрать желаемый тембр звучания. Имеются гнёзда для головных телефонов, которые могут использованы для подключения магнитофона на запись звука. Футляр телевизора деревянный, полированный с имитацией под ценные породы древесины. Все основные ручки управления расположены на передней панели, вспомогательные находятся с левой стороны в вертикальном ряду. Телевизор собран на вертикальном шасси с применением печатного монтажа. Телевизор "Сигнал" призводили в двух вариантах футляра, с прямыми или же скруглёнными (модель ЗК-39) углами. Размеры аппарата 610х500х400 мм. Масса 32,5 кг.

Литература:

  1. Описание телевизора "Сигнал" в справочнике Ельяшкевича.
