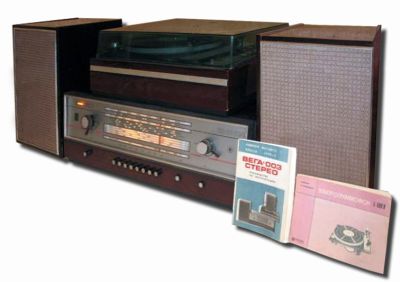

Стереофоническая радиола "Вeгa-003-стерео"

 Стереофоническая радиола высшего класса "Вeгa-003-стерео" выпускалась Бердским радиозаводом с 1974 по 1979 год.

 Радиола высшего класса “Вега-003-стерео” предназначена для приема передач радиовещательных станций с амплитудной модуляцией в диапазонах ДВ, СВ и KB, монофонических и стереофонических программ с частотной модуляцией в диапазоне УКВ, а также для воспроизведения монофонической и стереофонической записей с грампластинок. В радиоле применено электропроигрывающее устройство G-600. Акустическая система радиолы - выносная и состоит из двух громкоговорителей 10 МАС-1М.

В радиоле имеются вспомогательные устройства: поворотная магнитная антенна в диапазонах ДВ н СВ, встроенная УКВ антенна, автоматическая подстройка частоты в диапазонах KB и УКВ, плавная регулировка полосы пропускания тракта AM, оптический индикатор точной настройки, плавные регуляторы тембра верхних и нижних звуковых частот, ступенчатая регулировка тембра "Музыка-речь".

Предусмотрены гнезда для подключения внешней антенны и заземления в диапазонах ДВ, СВ и KB; внешней или встроенной антенны в диапазоне УКВ, магнитофона, стереотелефона; универсального входа; громкоговорителей.

Конструкция

Радиоприемник построен по функционально-блочному принципу и состоит из блоков: У1 - блок УКВ; У2 - блок ПЧ; УЗ - блок КСДВ; У4 - блок СД; У5 - блок АПЧ; У6 - блок питания.

Радиоприемник, УНЧ с ЭПУ и громкоговорители размещены в отдельных деревянных корпусах.

Блоки, входящие в состав радиоприемника, размещаются на металлическом шасси. Монтаж блоков выполнен печатным способом на фольгированном гетинаксе. Шкала и органы управления приемником находятся на передней панели, а гнезда для подключения - на задней стенке, УНЧ с электропроигрывающем устройством типа G-600 размещен в корпусе таким образом, что все органы управления выводятся на верхнюю панель. Верхняя панель закрывается прозрачной крышкой. Монтаж блоков усилителя НЧ выполнен печатным способом на фольгированном гетинаксе. Транзисторы выходного каскада усилителя НЧ закреплены на радиаторах, установленных на шасси.

Габаритные размеры: радиоприемника - 230х860х360 мм, усилителя низкой частоты с ЭПУ - 230х490хЗ60 мм, громкоговорителя - 426х272х234. Масса: радиоприемника - 15 кг, УНЧ с ЭПУ - 18,5 кг, одного громкоговорителя - 9,0 кг, всего комплекта радиолы - 51,5 кг.

 Диапазон принимаемых частот:

  1. Длинные волны - ДВ: 150,0 - 405,0 кГц (2000,0 - 740,7 м);
  2. Средние волны - СВ: 525,0 - 1605,0 кГц (571,4 - 186,9 м);
  3. Короткие волны - КВ1: 11,7 - 12,1 МГц (25,6 - 24,8 м);
  4. Короткие волны - КВ2: 9.5 - 9,8 МГц (31,5 - 30,6 м);
  5. Короткие волны - КВЗ: 5,45 - 7,3 МГц (55,0 - 41,1 м);
  6. Короткие волны - КВ4: 3,95 - 5,45 МГц (75,9 - 55,0 м);
  7. УКВ:. 65,8 - 73,0 МГц (4,56 - 4,11 м).

Промежуточная частота в диапазонах: ДВ, СВ и КВ - 465+-2 кГц, УКВ - 6,5 +- 0,1 МГц.

Основные технические данные

Номинальная выходная мощность канала - 6 Вт

Номинальный диапазон воспроизводимых частот в диапазонах ДВ, СВ и KB - 63 - 6300 Гц.

Номинальный диапазон воспроизводимых частот в диапазонах ДВ, СВ в режиме “Местный прием” - 63 - 7000 Гц.

Номинальный диапазон воспроизводимых частот в диапазоне УКВ - 63 - 16000 Гц.

Номинальный диапазон воспроизводимых частот при воспроизведении грамзаписи - 63 - 18000.

Номинальное среднее звуковое давление - 1,0 Па.

Реальная чувствительность при выходной мощности 50 мкВ:

- со входа внешней антенны в диапазонах: ДВ, KB - 23 мкВ, СВ - 18 мкВ, УКВ - 2,4 мкВ.

- с внутренней магнитной антенны в диапазонах: ДВ - не хуже 1,5 мВ/м, СВ - не хуже 1,0 мВ/м.

Максимальная чувствительность при выходной мощности 50 мВт, в диапазонах: ДВ, KB - 10 мкВ, СВ - 9 мкВ.

Селективность по соседнему каналу в диапазонах ДВ и СВ (при расстройке на +-9 кГц) - 62 дБ.

Селективность по зеркальному каналу в диапазонах: ДВ - 64 дБ, СВ - 62 дБ, КВ - 39 дБ, УКВ - 35 дБ.

Максимальный уровень входного сигнала в диапазонах: ДВ, СВ и KB - не менее 100 мВ, УКВ - не менее 50 мВ.

Действие АРУ в диапазонах ДВ, СВ и KB: изменение напряжения на входе 60 дБ, на выходе, не более 8 дБ.

Уровень фона по электрическому напряжению (не хуже): с антенного входа - -54 дБ, со входа "Звукосниматель" - -60 дБ, по сквозному стереотракту - -50 дБ.

Максимальная выходная мощность (не менее) - 25 Вт.

Коэффициент гармоник всего тракта усиления по электрическому напряжению (не более) при номинальной выходной мощности в диапазонах: ДВ, СВ и KB при глубине модуляции 0,8 на частотах, 63 - 400 Гц - 6%, выше 400 Гц - 4%, УКВ при девиации частоты +-50 кГц на частотах 63-400 Гц - 4%, выше 400 Гц - 2%.

Переходные затухания между стереофоническими каналами (не менее): с антенного входа на частотах 300 Гц - 20 дБ, 1000 Гц - 25 дБ, 5000 Гц - 20 дБ, 10000 Гц - 12 дБ; со входа УНЧ на частотах 300 Гц - 32 дБ, 1000 Гц - 40; 5000 Гц - 32 дБ, 10000 Гц - 26 дБ.

Диапазон регулирования тембра (не менее) на частотах: нижних - 14 дБ, верхних - 14 дБ.

Питание

Приемник питается от сети переменного тока с напряжением 127 или 220 В с частотой 50 Гц. Потребляемая мощность не более 120 Вт при радиоприеме и не более 200 Вт при воспроизведении грамзаписи.

Электрическая схема

Блок УКВ (У1). Использована стандартная схема.

Блок КСДВ (УЗ) предназначен для усиления и преобразования сигналов высокой частоты диапазонов длинных, средних и коротких волн. Входные цепи диапазонов ДВ и СВ представляют собой полосовые фильтры, первые контуры которых связаны с антенной индуктивно-емкостной связью. В диапазонах KB входные цепи состоят из одиночного резонансного контура, индуктивно связанного с антенной. Усилитель высокой частоты выполнен на лампе 3-Л1, в анодную цепь. На длинных и средних волнах включен резистор 3-R4, в диапазонах коротких волн - резонансные контуры соответствующих диапазонов. Преобразователь частоты выполнен на комбинированной лампе 3-Л2. Триодная часть лампы выполняет функции гетеродина с индуктивной обратной связью, многосеточная часть лампы используется как смеситель. Преобразователь частоты н УВЧ регулируются системой АРУ.

Блок ПЧ (У2) предназначен для усиления и детектирования АМ и ЧМ сигпалов. На входе блика включены фильтры сосредоточенной селективности AM и ЧМ сигналов, каждый состоит из четырех контуров: 2-LI, 2-C2; 2-L3, 2-С4; 2-L6, 2-С7; 2-L9, 2-С10 - фильтр ЧМ; 2-L2, 2-С3; 2-L4, 2-С5; 2-L8, 2-С8; 2-L10, 2-С11 - фильтр AM.

Два каскада усиления выполнены на лампах 6К4П с полосовыми фильтрами в анодных цепях. Детектор ЧМ сигналов выполнен на двойном диоде 2-Л3 по схеме дробного детектора, а детектор AM сигналов и детектор системы АРУ - на двойном диоде 2-Л4. Управляющее напряжение системы АРУ получается при детектировании сигналов ПЧ, подводимых к детектору АРУ через конденсатор 2-С29 с анода лампы 2-Л2, и подается к управляющим сеткам ламп 2-Л1, 3-Л1 и 3-Л2.

В блоке ПЧ формируются напряжения, управляющие работой индикатора точной настройки, выполненного на лампе Л1. Напряжение смещения подводится к управляющей сетке лампы Л1 через резистор 2-R28 в диапазоне АМ и через 2-R24 в диапазоне УКВ. Плавная регулировка ширины полосы пропускания тракта ПЧ AM в блоке ПЧ осуществляется за счет изменения коэффициента связи между индуктивно связанными контурами фильтра сосредоточенной селективности и полосового фильтра в анодной цепи лампы 2-Л1.

Блок. СД (У4) выполнен на пяти транзисторах.

Блок питания (У6) состоит из трансформатора питания, селенового выпрямителя и сглаживающего фильтра.

Схема УНЧ с ЭПУ построена по функционально-блочному принципу и состоит из следующих блоков: У1 - блок усилителя; У2 - блок коммутации входов; УЗ - электропроигрывающее устройство; У4 - блок выпрямителя; У5 - блок предусилителя.

Блок коммутации входов (У2) содержит переключатель рода работ радиолы: Стерео, Проигрыватель, Приемник, Магнитофон, Универсальный вход, Телефон, ступенчатый переключатель тембра Музыка-Речь и двухканальный усилитель, необходимый для повышения уровня сигнала, подводимого ко входу усилителя от радиовещательного приемника.

Блок ЭПУ (УЗ) представляет собой стереофоническое ЭПУ типа G-600 с магнитной головкой.

Разборка и сборка радиолы

Для того чтобы обеспечить доступ к элементам, находящимся внутри корпуса радиоприемника, необходимо: отключить вилку антенны УКВ; снять заднюю стенку, отвинтив три винта, крепящие ее к шасси, и восемь винтов снизу, крепящих шасси к корпусу; снять ручки настройки, регулировки полосы, громкости и поворота магнитной антенны.

Для разборки блока УНЧ-ЭПУ необходимо: снять заднюю стенку (отвинтить винты, крепящие ее к шасси и корпусу); снять головку звукоснимателя; закрепить тонарм к стойке держателя; сиять с осей ручки управления; отвинтить пять винтов снизу, крепящих шасси к корпусу; вынуть шасси с дном из корпуса.

Сборка обоих устройств производится в обратном порядке.

Литература:

  1. Анисимов Ю.П. и др. Радиоприемники, радиолы, магнитолы, тюнеры. М.: "Связь", 1980. - С.039-048.
