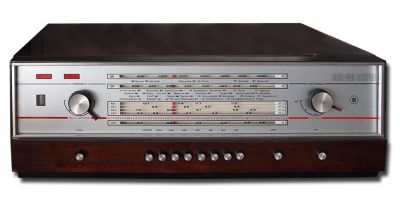

Стереофоническая радиола "Вeгa-001-стерео"

Стереофоническая радиола высшего класса "Вeгa-001-стерео" выпускалась Бердским радиозаводом с 1974 по 1975 год.

Радиола ''Вега-001-стерео'' - из-за применённого в ней ЭПУ ''II-ЭПУ-62С'' Рижского ЭМЗ не могла быть радиолой высшего класса, поэтому через 5 месяцев радиола была заменена на новую модель ''Вега-003-стерео'', где в качестве ЭПУ и усилителя НЧ использовался электрофон ''Вега-002-стерео'', с ЭПУ высшего класса ''Унитра''. В тюнере были заменены надписи на шкале и заднейс тенке. В остальном радиолы  ''Вега-001-стерео'' и ''Вега-003-стерео'' - идентичны.

“Вега-001 стерео” - стереофоническая радиола высшего класса, предназначена для приема местных и дальних радиостанций в диапазонах ультракоротких (УКВ), коротких (KB), средних (СВ) и длинных волн (ДВ), стереофонических программ в диапазоне ультракоротких волн; проигрывания монофонических и стереофонических долгоиграющих и обычных грампластинок всех стандартных размеров; записи на магнитную ленту принимаемых программ радиовещательных станции и воспроизводимых грамзаписей, а также воспроизведения магнитных записей с помощью внешнего магнитофона.

Радиола имеет семь диапазонов волн, поворотную магнитную и УКВ антенны, плавную регулировку полосы пропускания с положением “Местный прием”, плавную регулировку тембра по нижним и верхним частотам, ступенчатую регулировку тембра с положениями “Речь-Музыка”, автоматическую подстройку на принимаемую радиостанцию.

В радиоле предусмотрена электронная защита транзисторов выходного каскада УНЧ (УНЧ-ЭПУ) при перегрузках, коротком замыкании в громкоговорителях или подключении к радиоле громкоговорителей сопротивлением менее 6 Ом. Электронная защита выключается через 10-20 с после устранения причины перегрузок или коротких замыканий.

В радиоле применены электропроигрываюшее устройство II-ЭПУ-52с с частотой вращения грампластинок 33, 45 и 78 об/мин и громкоговорители 10МАС-1 (10МАС-1М). В громкоговорителях используются динамические головки 3ГД-31 и 10ГД-30.

Конструкция:

Радиола состоит из трех основных устройств: тюнера, усилителя низкой частоты с электропроигрывающим устройством (УНЧ-ЭПУ) и двух громкоговорителей. Каждое из указанных устройств состоит из отдельных функциональных блоков.

Тюнер состоит из шести функциональных блоков (УКВ, КСДВ, УПЧ, СД, АП и блока питания), которые размещены на общем металлическом шасси. Шасси с размещенными на нем блоками установлено в прямоугольном деревянном корпусе. На передней боковой стенке корпуса размещены: шкала радиоприемного устройства, индикаторы настройки, стерео-приема и включения автоподстройки и ручки поворота магнитной антенны, регулятора громкости и настройки на радиостанцию; рычаг плавной регулировки полосы и включения режима “Местный прием”, клавиши включения и выключения радиолы, включения стереофонического воспроизведения .магнитных антенн, переключения диапазонов и автоподстройки частоты. На тыльной стенке корпуса размещены; гнезда для подключения заземления, наружной и УКВ антенн: предохранители и переключатель напряжения сети; соединители для подключения блока УНЧ-ЭПУ.

Усилитель низкой частоты с электропроигрывающим устройством (УНЧ-ЭПУ) состоит из пяти блоков: двухканального УНЧ, ЭПУ, блоков питания и коммутации. Все блоки УНЧ-ЭПУ размещены на общем шасси из листового дюралюминии (две платы УНЧ, блока питания, трансформатор питания, конденсаторы фильтров, переменные резисторы и переключатели рода работ, радиатора выходных транзисторов УНЧ).

Шасси устанавливается в деревянном прямоугольном корпусе. Сверху над шасси на верхней стороне корпуса установлена стальная панель ЭПУ с органами управления и индикаторами: индикатором “Музыка-Речь”: кнопками включения и выключения УНЧ-ЭПУ, включения стереотелефона, звукоснимателя и стереофонического воспроизведения, кнопками подключения радиоприемника, магнитофона и радиотрансляционной сети, переключения индикатора “Музыка-Речь”. Сверху панель ЭПУ закрывается съемной прозрачной пластмассовой крышкой.

На тыльной боковой стенке корпуса УНЧ-ЭПУ размещены соединители для подключения к УНЧ-ЭПУ радиоприемного устройства, магнитофона радиотрансляционной сети, стереотелефонов, громкоговорителей и предохранителей. На нижней стенке корпуса УНЧ-ЭПУ установлен переключатель напряжения сети.

Тюнер и УНЧ-ЭПУ соединяются между собой специальным кабелем с помощью гнезд Ш1.

Габариты, мм:

  • радиоприемного устройства - 660х360х230;
  • УНЧ с электропроигрывателем - 480х350х180;
  • громкоговорителя - 272х234х425;
  • тумбочки-подставки - 1210х360х600.

Масса, кг, не более:

  • радиоприемного устройства - 15;
  • УНЧ с электропроигрывателем - 14;
  • громкоговорителя - 8,5;
  • тумбочки-подставки - 5,5.

Радиола имеет следующие каскады:

  1. УВЧ и преобразователь частоты для диапазона УКВ на лампе 6Н3П.
  2. Гетеродинный преобразователь частоты для диапазона УКВ на лампе 6Ж1П.
  3. УВЧ для АМ тракта на лампе 6К4П.
  4. УПЧ для диапазона УКВ и преобразователь частоты для остальных диапазонов на лампе 6И1П.
  5. Два каскада комбинированного УПЧ для всех диапазонов на лампе 6К4П (2 шт).
  6. Детектор для тракта АМ и задержанная АРУ на лампе 6Х2П.
  7. Частотный детектор для тракта ЧМ на лампе 6Х2П.
  8. Индикатор настройки на лампе 6Е1П.

Выпрямитель селеновый типа АВС-120-270 м.

В приемной части радиолы применены также транзисторы серий МП40А, КТ315Б, диоды серий Д2Е, Д9Ж, Д226Д и стабилитроны серий Д814А, Д813.

Диапазон принимаемых частот:

  1. Длинные волны: 150 - 408 кГц (2000 - 735 м);
  2. Средние волны: 525 - 1605 кГц (571 - 186,9 м);
  3. Короткие волны: 3,95 - 5,45 МГц (75,9 - 55 м);
  4. Короткие волны: 5,45 - 7,3 МГц (55 - 41,1 м);
  5. Короткие волны: 9,5 - 9,8 МГц (31,8 - 9,8 м);
  6. Короткие волны: 11,7 - 12,1 МГц (25,6 - 24,8 м);
  7. УКВ: 65,8 - 73,0 МГц (4,56 - 4,11 м).

Промежуточная частота для AM тракта 4б5+-2 кГц и для ЧМ тракта 6,5+-0,1 МГц.

Основные технические данные:

Чувствительность (при выходной мощности 50 мВт и при отношении сигнал/шум не менее 20 дБ в диапазонах ДВ, СВ и KB и не менее 26 дБ в диапазоне УКВ):

  • с внешней антенной, мкВ, не хуже, в диапазонах: ДВ, СВ и KB - 50
  • УКВ (при Rвх - 300 Ом) - 5

 с внутренней магнитной антенной, мВ/м, не хуже:

  • в диапазоне ДВ  - 1,5
  • в диапазоне СВ - 1,0
  • в положении “Местный прием” в диапазонах ДВ и СВ - 1,5

Селективность (при расстройке на +-10 кГц), в диапазонах ДВ и СВ, дБ, не менее 60

Селективность по зеркальному каналу приема, дБ, не менее, в диапазонах:

  • ДВ - 50
  • KB - 26
  • УКВ - 30

Усредненная крутизна ската резонансной характеристики в диапазоне УКВ:

  • в интервале ослабления сигнала от 6 до 26 дБ, дБ/кГц  - 0,25
  • на уровне 6 дБ, дБ/кГц - 120-180

Селективность по промежуточной частоте на частотах 400 и 560 кГц, не менее 40  дБ

Чувствительность тракта низкой частоты (со входа для звукоснимателя при номинальной мощности на частоте 1000 Гц), MB, не хуже 259

Полоса воспроизводимых звуковых частот, Гц:

  • в диапазонах ДВ, СВ и KB: 83 - 6000
  • в диапазонах ДВ и СВ в положении “Местный прием" : 63 - 7000
  • в диапазоне УКВ при приеме моно- и стерео-сигналов: 63 - 16000
  • в режиме воспроизведения грамзаписи или магнитной записи: 63 - 12500

Уровень фона по электрическому напряжению, дБ, не более:

  • с антенного входа тракта AM и тракта воспроизведения грамзаписи  -54
  • с антенного входа тракта ЧМ в режиме стерео -59
  • со входа УНЧ -60

Переходное затухание между стереоканалами, дБ, не менее:

  • на частотах 300 и 5000 Гц: 20
  • на частоте 1000 Гц: 25
  • на частоте 10000 Гц: 12

Выходная мощность одного канала, Вт, не менее:

  • номинальная: 6
  • максимальная: 25
  • в режиме воспроизведения грамзаписи: 6

Среднее звуковое давление одного громкоговорителя в полосе воспроизводимых частот,  не менее  1,0 Па

Номинальное электрическое сопротивление одного громкоговорителя: 8 Ом

Питание:

Питается радиола от сети переменного тока 50 Гц напряжением 110, 127, 220, 237 В. Потребляемая от сети мощность - не более 120 Вт.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Электрическая схема:

Функциональная схема радиолы состоит из трех частей: радиоприемного устройства (тюнера), усилителя низкой частоты с электропроигрывателем (УНЧ-ЭПУ) и двух громкоговорителей, в состав которых входит 11 функциональных блоков.

Тюнер состоит из шести блоков.

Блок УКВ (У1) выполнен на лампах Л1 (6Н23П) и Л2 (6Ж1П) и варикапах 1-Д1, 1-Д2 (Д813).

На лампе Л1 выполнен усилитель высокой частоты. Оба триода лампы Л1 включены по каскодной схеме (первый триод включен по схеме с общим катодом, второй - с общей сеткой). Напряжение сигнала на сетку первого триода поступает от УКВ антенны через входной неперестраиваемый контур 1-1L1, 1-С1 и 1-1L2, 1-С2, 1-С3. Степень связи входного контура с антенной, а также отвод от контура 1-1L2, 1-С2, 1-С3 определяют условие оптимального согласования по шумам и по мощности. Дроссель 1-Др1 служит для заземления сеточного контура по постоянному току.

Оба триода лампы Л1 по постоянному току включены последовательно и питаются от общего источника питания. Анодное напряжение первого триода лампы Л1 не должно превышать допустимого между катодом и подогревателем. Напряжение смещения на сетку второго триода лампы Л1 снимается с делителя напряжения 1-R2, 1-R3. Нагрузкой первого каскада УВЧ служит входное сопротивление второго триода лампы Л1. Связь между каскадами УВЧ осуществляется через П-образный контур 1-С5, 1-L3, 1-С6, резонансные свойства которого проявляются слабо ввиду сильной степени шунтирования. Нагрузкой второго каскада УВЧ служит резонансный контур 1-L4, 1-С8, 1-С9.

Большой коэффициент усиления по напряжению второго каскада УВЧ компенсирует малое усиление первого каскада. С выхода УВЧ напряжение сигнала высокой частоты поступает на сетку лампы Л2.

На лампе Л2 выполнен гетеродинный преобразователь частоты.

Гетеродин выполнен по схеме автогенератора с контуром 1-L6, 1-C14 в цепи анода и с катушкой связи 1-L5 в цепи сетки лампы Л2.

Преобразователь частоты выполнен по двойной балансной схеме, в которой катушка УВЧ 1-L4 и катушка связи 1-L5 включены в разные диагонали сбалансированного моста (плечи тоста образованы конденсаторами 1-С8, 1-С9, 1-C11 и емкостью участка сетка-катод лампы Л2). При балансе моста на анодном контуре УВЧ 1-L4, 1-С8, 1-С9 будет отсутствовать напряжение гетеродина, а на катушке связи 1-L5 - напряжение сигнала высокой частоты.

Для уменьшения излучения в диапазоне 71,5 - 80 МГц преобразование частоты осуществляется на второй гармонике гетередина, контур которого настроен на частоты 37,75 - 40 МГц. Напряжение гетеродина и напряжение сигнала высокой частоты подаются на первую сетку лампы Л2. Нагрузкой преобразователя частоты служит полосовой фильтр 1-L7, 1-С21 и 1-L8, 1-С22. включенный в анодную цепь преобразователя и настроенный на промежуточную частоту 6,5 МГц. Настройка блока УКВ осуществляется изменением индуктивности катушек 1-L4, 1-L5 с помощью латунных сердечников, перемещение которых внутри каркасов катушек обеспечивается механической передачей.

В блоке УКВ применена автоматическая подстройка частоты гетеродина. Параллельно контуру гетеродина подключены диоды 1-Д1, 1-Д2, при изменении емкости которых изменяется общая емкость контура гетеродина и, следовательно, частота его настройки. Емкость диодов 1-Д1, 1-Д2, выполняющих роль варикапов, изменяется при изменении управляющего напряжения, подаваемого на диоды в точку их встречного включения. Управляющее напряжение для АПЧ снимается с выхода дробного детектора и через фильтры 2-R25, 2-С40 и 1-R5, 1-С13 подается на указанные диоды. Для стабилизации режима работы схемы АПЧ гетеродина в качестве варикапов используются стабилитроны Д813.

Блок КСДВ (У3).

Входные цепи в диапазонах СВ и ДВ представляют собой двухконтурные полосовые фильтры (3-L2, 3-С6 и 3-L14, 3-С20 в диапазоне СВ и 3-L4, 3-С8, 3-С13 и 3-L16, 3-C2I в диапазоне ДВ) с индуктивной связью между собой с помощью катушек 3-L13, 3-L15. Первые контуры входных цепей с наружной антенной имеют индуктивно-емкостную связь (3-L1, 3-С3 и 3-L3, 3-С5). При работе от внутренней магнитной антенны первые контуры входных цепей закорачиваются с помощью включателя 3-В4 на корпус и вместо них подключаются контуры магнитных антенн L1C1, L2C2.

В диапазонах KB входные цепи выполнены в виде резонансных одиночных контуров, имеющих индуктивную связь с внешней антенной с помощью катушек связи 3-L5, 3-L7, 3-L9, 3-L11. Настройка входных цепей радиолы в диапазонах ДВ, СВ и KB осуществляется с помощью конденсатора 3-С16 переменной емкости 10-510 пФ.

Напряжение сигнала высокой частоты с входных цепей через заградительный фильтр (для сигналов с частотой 465 кГц) 3-L17, 3-С22 и конденсатор 3-С17 подается на сетку лампы 3-Л1 (6К4П) - усилителя высокой частоты. Нагрузкой УВЧ в диапазонах СВ и ДВ служит резистор 3-R4 (необходимая селективность по зеркальному каналу обеспечивается входными цепями), а в диапазонах KB - резонансные контуры 3-L18, 3-С24 и 3-L19, 3-С31. Для обеспечения необходимого усиления и высокой селективности резонансные контуры включаются в цепь анода лампы 3-Л1 не полностью (включается 0,5-0,7 общего числа витков контурных катушек 3-L18 - 3-L21).

В радиоле предусмотрен режим работы “Местный прием”. При включении переключателя В1 в диапазонах ДВ и СВ расширяется полоса пропускания тракта промежуточной частоты за счет изменения индуктивной связи между контурами входных цепей и снижается чувствительность со входа УВЧ за счет действия резистора обратной связи 3-R5, включенного в цепь катода лампы 3-Л1. Для подавления сигналов с частотой, равной промежуточной, в анодную цепь УВЧ включен последовательный резонансный контур 3-L23, 3-С33, настроенный на частоту 465 кГц.

Настройка контуров УВЧ осуществляется конденсатором 3-С32 переменной емкости 10-510 пФ. Напряжение сигнала высокой частоты с нагрузки УВЧ через конденсатор 3-С34 подается на вход преобразователя частоты.

Преобразователь частоты выполнен на комбинированной лампе 3-Л2 (6И1П): на триодной части лампы выполнен гетеродин, на гептодной - преобразователь. Гетеродин выполнен по схеме автогенератора с контуром в цепи сетки (катушки контуров 3-L26, 3-L28, 3-L30, 3-L32, 3L34, 3-L36) и с индуктивной обратной связью (катушки связи 3-L25, 3-L27, 3-L29, 3-L31, 3-L33, 3-L35). Перестройки контуров гетеродина осуществляется с помощью конденсатора 3-С52 переменной емкости 10-510 пФ. Напряжение гетеродина подается на третью сетку гептода, напряжение сигнала - на первую сетку. Постоянство крутизны преобразования обеспечивается повышением напряжения смещения на третьей сетке гептода при увеличении амплитуды колебаний гетеродниа. Для обеспечения необходимой крутизны ската АЧХ в диапазоне УКВ и селективности тракта АМ в анодную цепь гептода лампы 3-Л2 включены в качестве нагрузки преобразователя частоты фильтры сосредоточенной селекции Ф1 (2-L2, 2-С3 и 2-L4, 2-С5) и Ф2 (2-L8, 2-С8, 2-L10, 2-С11). Фильтр сосредоточенной селекции расположен на плате УПЧ.

Блок усилителя промежуточной частоты (У2) выполнен на четырех лампах и двух диодах и является общим для ЧМ и AM сигналов. Фильтры для AM и ЧМ сигналов включены последовательно. При приеме AM сигналов неработающие фильтры тракта ЧМ (2-L1, 2-C2; 2-L3, 2-С4; 2-L6, 2-С7; 2-L9, 2-С10) закорачиваются контактами 29-31 переключателя 3-В2 (У3) и соответствующими контактами переключателя 2-В1, механически связанного с переключателем 3-В2. При приеме ЧМ сигналов выход фильтра Ф2 сигналов AM отключается от первой сетки лампы 2-Л1 и одновременно катод лампы 2-Л2 замыкается на корпус.

Усилитель ПЧ сигналов AM - двухкаскадный, выполнен на лампах 2-Л1, 2-Л2 (6К4П). Большая крутизна этих ламп обеспечивает необходимое усиление сигналов без применения нейтрализации в усилительных каскадах, а малая проходная емкость ламп по сравнению с относительной большой емкостью контуров фильтров обеспечивает стабильность настройки контуров фильтров при замене радиоламп в процессе эксплуатации. Нагрузкой обоих каскадов УПЧ тракта AM служат полосовые фильтры Ф3 (2-L12, 2-С17 и 2-L14, 2-С19) и Ф4 (2-L17, 2-С26 и 2-L19, 2-C31) с индуктивной связью между контурами. Ширина полосы пропускания тракта AM регулируется путем изменения связи между катушками фильтра Ф1-Ф3 за счет плавного изменения расстояния между ними (расстояние малое - связь большая, расстояние большое - связь малая). Расстояние между катушками контуров фильтров изменяется поворотом одной катушки относительно другой с помощью рычажного устройства.

Детектор AM сигналов выполнен на одной половине (верхней по схеме) лампы 2-Л4 (6Х2П). Нагрузкой детектора AM сигналов служат последовательно включенные резисторы 2-R26, 2-R27. Напряжение сигнала низкой частоты с резистора 2-R26 через контакт 3 переключателя 3-В2 (У3) и конденсаторы 3-С39, 3-C40 (У3) подается на вход левого и правого каналов УНЧ (контакты 1, 4 соединителя Ш1). На другой половине лампы 2-Л4 выполнен детектор АРУ с вздержкой. Отрицательное напряжение задержка вырабатываемое детектором 2-Д1 (Д9В) на нагрузке 2-R6, 2-С13, через резистор 2-R5 подается на анод детектора АРУ, на который через конденсатор 2-C29 подается также и напряжение сигнала промежуточной частоты с первого контура фильтра Ф4.

Управляющее напряжение АРУ с анода детектора через фильтры 2-R15, 2-С21 и 2-R3, 2-С6 подается в качестве смещения на первую сетку лампы 2-Л1 усилителя промежуточной частоты и через фильтр 3-R16, 3-С42 (У3) на сетки ламп усилителя высокой частоты 3-Л1 и преобразователя частоты 3-Л2 (У3). Фильтр 2-R15, 2-С21 определяет скорость срабатывания АРУ. Чтобы АРУ не срабатывало при малых сигналах, на катод детектора АРУ подается напряжение 4-9,5 В, которое снимается с делителя напряжения 2-R18, 2-R19, 2-С34.

Усилитель ПЧ тракта ЧМ - трехкаскадный. Первый каскад выполнен на гептоде лампы 3-Л2 блока КСДВ, который при приеме AM сигналов работает как преобразователь частоты. При включении диапазона УКВ (кнопка переключателя 3-B2 (У3) нажата) снимается напряжение питания с анода триода и электронной сетки лампы 3-Л2. Анодной нагрузкой первого каскада УПЧ-ЧМ служат контуры фильтра сосредоточенной селекции Ф1 (2-L1, 2-С2 и 2-L3, 2-С4) и Ф2 (2-L6, 2-С7 и 2-L9, 2-C10), расположенные на плате блока У2 и настроенные на промежуточную частоту 6,5 МГц. Второй и третий каскады УПЧ-ЧМ выполнены на лампах 2-Л1, 2-Л2 (У2). Нагрузкой этих каскадов служат контуры полосовых фильтров соответственно Ф3 (2-L11, 2-C16 и 2-L13, 2-С18) и Ф4 (2-L15, 2-С25 и 2L16, 2-L18, 2-С30), также настроенные на частоту 6,5 МГц.

Для подавления в тракте ЧМ паразитной амплитудной модуляции параллельно первому контуру фильтра Ф4 подключен диод 2-Д2 (Д9В). Последовательно диоду 2-Д2 включена цепочка 2-R12-2-С24, постоянная времени которой определяет шунтирующее действие диода динамического ограничителя на первый контур фильтра Ф4 при изменении амплитуды ЧМ сигнала.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Детектор ЧМ сигналов выполнен на лампе 2-Л3 (6Х2П) по схеме симметричного дробного детектора, нагрузкой которого служат резисторы 2-R22, 2-R23. Симметрирование плеч дробного детектора осуществляется с помощью переменных резисторов 2-R20, 2-R21. Напряжение сигнала низкой частоты с выхода дробного детектора (средняя точка соединения конденсаторов 2-С35, 2-С36) через фильтр 2-R25, 2-С40, контакты 3, 5 переключателя 3-В2 (У3) и конденсаторы 3-С39, 3-С40 (У3) подается на вход обоих каналов УНЧ (контакты 1, 4 розетки Ш4) при приеме ЧМ сигналов моно или на вход стереодекодера (контактная точка 2 блока У4) при приеме ЧМ сигналов стерео (включена кнопка переключателя 3-В10 “Стерео” в блоке У3).

Для уменьшения нелинейных искажений в тракте ЧМ ширина полосы прямолинейного участка S-кривой частотного детектора составляет 300-400 кГц. Для ослабления действия в тракте ЧМ помех, приводящих к паразитной амплитудной модуляции ЧМ сигналов, в сеточные цепи всех каскадов УПЧ-ЧМ включены RС-цепочки с малой постоянной времени. Это обеспечивает ослабление действия помехи за счет снижения усиления каскадов УПЧ при возрастании амплитуды сигнала помехи, так как одновременно с изменением амплитуды помехи изменяется и напряжение смещения на сетках ламп всех каскадов УПЧ-ЧМ.

Блок стереодекодера (У4) выполнен на транзисторах и состоит из каскадов восстановления поднесущей и усилителя индикатора стереосигнала.

Схема разделения стереосигнала работает по суммарно-разностному принципу. При приеме стереосигналов (нажаты кнопки переключателей 3-В2, 3-В10 в блоке КСДВ) с выхода частотного детектора напряжение комплексного стереосигнала через корректирующую цепочку 4-R1, 4-C1 и разделительный конденсатор 4-С2 подается на базу транзистора 4-Т1 (МП40А), на котором выполнен резистивный усилитель по схеме с общим эмиттером. Нагрузкой усилителя комплексного стереосигнала служит резистор 4-R7. Низкочастотная суммарная составляющая усиленного напряжения стереосигнала (А+Б) через цепочку частотно-зависимого делителя и коррекция предыскажений 4-R6, 4-R14, 4-С5 подается на схему сложения-вычитания 4-R17 - 4-R.24. Одновременно с нагрузки 4-R7 напряжение комплексного стереосигнала подается на базу транзистора 4-72 (МП40А), на котором выполнен усилительный каскад восстановления поднесущей частоты по схеме умножения добротности. Нагрузкой этого каскада служит контур восстановления поднесущей частоты 4-L2, 4-С4, включенный в цепь коллектора транзистора 4-Т2. Для обеспечения хорошего разделения стереоканалов на всех частотах звукового спектра результирующая добротность контура восстановления поднесущей частоты должна быть не менее 100 (добротность катушки 4-L2 значительно меньше).

Для повышения добротности контура восстановления поднесущей частоты до необходимого уровня в каскаде применена комбинированная обратная связь (с помощью катушки связи 4-L1 осуществляется положительная частотно-зависимая связь, с помощью резистора 4-R5 - частотно-независимая отрицательная обратная связь).

Умножение добротности контура восстановления поднесущей частоты происходит за счет большого усиления транзистором 4-Т2 переменной составляющей сигнала на поднесущей частоте (при незначительной расстройке от поднесущей частоты усиление резко падает). Уровень сигнала восстановления поднесущей частоты регулируется с помощью переменного резистора 4-R11. Восстановленные полярно-модулированные колебания через конденсатор 4-С6, пропускающий сигналы надтональных частот, подаются на базу транзистора 4-Т2 (МП40А). Низкочастотная часть спектра полярно-модулированных колебаний ослабляется конденсатором 4-С6 ввиду его малой емкости. Подавление спектра тональной части полярно-модулированных колебаний осуществляется полосовым фильтром (4-L3, 4-С9), включенным в коллектор транзистора 4-Т3.

На транзисторе 4-Т3 выполнен усилитель сигнала поднесущей частоты, модулированного по амплитуде разностью сигналов (А-Б) - усилитель надтональных частот. Нагрузкой усилителя служит полосовой фильтр 4-L3, 4-С9, настроенный на поднесущую частоту 31,25 кГц. Для получения необходимой компенсации предыскажений надтональных частот добротность катушки 4-L3 снижена до 10 за счет ее шунтирования резистором 4-R16. Напряжение сигнала надтональных частот через катушку 4-L4 подается на полярный детектор, выполненный на диодах 4-Д1-4-Д4 (Д9В) по мостовой схеме. Конденсатор 4-С8 служит для подавления первой гармоники поднесущей частоты 31,25 кГц.

С выхода полярного детектора сигнал (А-Б) поступает на схему сложения-вычитания 4-R17-4-R24. В результате сложения и вычитания сигналов (А+Б) и (А-Б) происходит разделение сигналов каждого канала. Переходные затухания между каналами регулируются с помощью переменных резисторов 4-R19, 4-R21. Сигналы каналов А и Б через фильтры 3-L22, 3-С29 и 3-L24, 3-С35 (установленные на плате КСДВ) подавления поднесущей частоты 31,25 кГц и ее второй гармоники поступают на вход двухканального УНЧ (контакты 1, 4 соединителя Ш1).

Усилитель индикатора стереосигнала выполнен на транзисторах 4-Т4, 4-Т5 (КТ315Б).

Питание индикатора стереосигнала осуществляется от отдельной обмотки трансформатора через однополупериодный выпрямитель на диоде 4-Д5 (Д226Д). Для уменьшения фона коллектор транзистора 4-Т4 питается через развязывающий фильтр 4-R27, 4-С12. При отсутствии стереосигнала транзистор 4-Т5 находится почти в закрытом состоянии и протекающий через транзисторы 4-Т4, 4-Т5 суммарного коллекторного тока недостаточно для индикаторной лампы Л5 (MН2,5-0,068). При приеме стереосигналов напряжение сигнала поднесущей частоты с коллектора транзистора 4-Т3 через конденсатор 4-С7 подается на базу транзистора 4-Т4, детектируется переходом база-эмиттер этого транзистора и вызывает повышение потенциала на эмиттере этого транзистора, а следовательно, и на базе транзистора 4-Т5. Транзистор 4-Т5 открывается, и от его коллекторного тока. индикаторная лампа начинает светиться. Чувствительность индикатора зависит от емкости конденсатора 4-С7 и сопротивлений резисторов 4-R25, 4-R.26, которыми определяется начальное смещение на базе транзистора 4-Т5.

Температурная стабилизация режима работы транзисторов стереодекодера и усилителя индикатора стереосигналов осуществляется с помощью терморезисторов 4-R8, 4-R26.

Блок автоматической подстройки частоты с электронной настройкой на принимаемую радиостанцию (У5) выполнен в виде отдельного функционального узла. Включение АПЧ осуществляется с помощью переключателя В2, а индикация включения АПЧ - с помощью лампы Л4 (МНб,3-0.22). Сигнал для схемы АПЧ снимается с первого контура фильтра промежуточной частоты Ф4 (У2) и через конденсатор 2-С32 подается на вход АПЧ (У5).

Первые два каскада АПЧ (У5) являются усилителями сигнала промежуточной частоты, выполненными на транзисторах 5-T1, 5-T2 (КТ315Б). Первый каскад АПЧ выполнен по схеме эмиттерного повторителя, второй - по схеме резонансного усилителя. Нагрузкой второго каскада служит трансформатор промежуточной частоты (5-Ll, 5-L2, 5-С7), включенный в коллекторную цепь транзистора 5-T2. Со вторичного контура трансформатора сигнал промежуточной частоты поступает на частотный детектор, выполненный на диодах 5-Д3, 5-Д4 (Д9Ж). С помощью дискриминатора отклонение промежуточной частоты от номинального значения преобразуется в управляющее напряжение (cигнал ошибки). значение и полярность которого зависят от степени и направления расстройки. С выхода частотного детектора результирующее напряжение сигнала ошибки полается на вход усилителя постоянного тока, выполненного на транзисторах 5-ТЗ, 5-74 (КТ315Б). С помощью переменного резистора 5-R14 устанавливается равенство эмиттерных токов транзисторов 5-Т3, 5-Т4, что необходимо для лучшей компенсации температурного (по напряжению) дрейфа усилителя постоянного тока.

Стабилизация режима работы транзисторов усилителя постоянного тока по питанию осуществляется с помощью стабилитронов 5-Д1, 5-Д2, 5-Д5 (Д814А).

Управляющее напряжение автоматической подстройки частоты с выходя усилителя постоянного тока через фильтр 5-R!9. 5-С13, 5-С14 и резистор 5-R20 подается на два встречно включенных стабилитрона 5-Д6, 5-Д7 (Д813), подключаемых к катушкам связи гетеродинных контуров тракта AM сигналов. Стабилитроны 5-Д6, 5-Д7 выполняют функции варикапов, изменяющих свою емкость при изменении подаваемого на их электроды управляющего напряжения. Так как варикапы (встречно включенные стабилитроны) подключены к катушкам связи гетеродинных контуров, то любое изменение их емкости автоматически вызывает изменение частоты гетеродина тракта AM.

Если с выходя УПЧ (У2) на вход АПЧ (У5) поступает напряжение сигнала с промежуточной частотой, отличающейся от номинального значения, то на выходе частотного детектора АПЧ (У5) появится напряжение, значение и полярность которого будут зависеть соответственно от величины и направления расстройки. Усиленное усилителем постоянного тока это напряжение вызывает изменение емкости стабилитронов 5-Д6, 5-Д7 (а, следовательно, и частоты гетеродина тракта AM сигналов) так, чтобы разность частот сигнала и гетеродина равнялась номинальному значению промежуточной частоты.

Блок питания (У6) радиоприемного устройства (тюнера). Напряжение для питания всех радиоламп и транзисторов тюнера вырабатывается двухполупериодным селеновым выпрямителем, выполненным на диодах 6-Д1-6-Д4 (АВС-120-270 м), нагрузкой которого служат RC-фильтры (6-R2, 6-С2, 6-R4, 6-С3, 6-С4, 6-R3, R-С5). Селеновый двухполупериодный выпрямитель включен во вторичную обмотку трансформатора питания. Напряжение для накала радиоламп, на которых выполнены амплитудный и частотный детекторы и детектор АРУ с задержкой, снимается с другой вторичной обмотки (выводы 11, 12), а напряжение для накала всех остальных радиоламп - с отдельной обмотки трансформатора (выводы 9. 10).

Визуальный индикатор точной настройки тюнера на частоту принимаемой радиостанции выполнен на лампе Л1 типа 6Е1П. Он работает следующим образом. На управляющую сетку индикаторной лампы с амплитудного детектора (при приеме AM сигналов) или частотного детектора (при приеме ЧМ сигналов) соответственно через контакты 2, 4 или 4, 6 переключателя 3-В2 (У3) подается напряжение смещения. Если на входе тюнера сигнал отсутствует, то на управляющей сетке индикаторной лампы будет минимальное отрицательное напряжение смещения, ток через индикаторную лампу будет протекать максимальный и на экране индикатора будет наблюдаться теневой сектор. При появлении на входе тюнера четкого сигнала, что соответствует точной настройке на принимаемую радиостанцию, на управляющей сетке индикаторной лампы увеличится отрицательное напряжение смещения, ток через лампу уменьшится и теневой сектор на экране индикатора резко сузится.

Освещение шкалы тюнера при его включении осуществляется с помощью ламп Л2, Л3 (МН6,3-0,22), включенных в цепь накальной обмотки трансформатора питания.

john
Не в сети
Постоянный участник
Регистрация: 24.01.2012
Ответов:

Схема усилителя низкой частоты с электропроигрмвающим устройством (УНЧ-ЭПУ). Усилитель низкой частоты (У7) состоит из двух идентичных каналов, поэтому рассмотрим работу УНЧ только одного канала. Каждый канал выполнен на 14 транзисторах и одном диоде.

Первые три каскада УНЧ служат для предварительного усиления сигнала низкой частоты и коррекции частотной характеристики. Входной каскад УНЧ выполнен на составном транзисторе 1-Т1, 1-Т2 (КТ315Б) по схеме эмиттерного повторителя в целях повышения входного сопротивления УНЧ и усиления каскада по току. Для нормальной работы эмиттерного повторителя необходимо, чтобы коэффициент усиления по току транзистора 1-Т1 был больше, чем у транзистора 1-Т2. Напряжение смещения на базу транзистора 1-Т1 подается со средней точки делителя 1-R1, 1-R2 через дополнительный резистор 1-R3. С нагрузки эмиттерного повторителя 1-R5 напряжение сигнала поступает на второй каскад УНЧ, выполненный на транзисторе 1-Т3 (КТ315Б) по схеме реостатного усилителя с общим эмиттером. Во втором каскаде УНЧ применена последовательная обратная связь (1-R12).

Между первыми двумя каскадами УНЧ включены регулятор стереобаланса R1 и тонкомпенсированный регулятор громкости R2 (1-R9, 1-С7 и 1-R10, 1-C8 - цепи тонкомпенсации). На выходе второго каскада УНЧ включены регуляторы тембра по нижним (R5) и верхним (R7) частотам. Для компенсации потерь сигнала в целях регулировок применен третий каскад УНЧ, выполненный на транзисторе 1-Т4 (КТ315В) по схеме реостатного усилителя с общим эмиттером. Для исключения самовозбуждения по цепям питания в усилителе коррекции питание первых трех каскадов осуществляется через развязывающие фильтры 1-R15, 1-С6 и 1-R17, 1-C13. Стабилизация рабочей точки транзистора третьего каскада УНЧ осуществляется за счет обратных связей по постоянному (1-R18) и переменному (1-R21) току. Последующие два каскада УНЧ являются усилителями напряжения: четвертый каскад выполнен на транзисторе 1-Т5 (МП26Б), пятый - на транзисторе 1-Т6 (П307В). Нагрузкой четвертого каскада УНЧ служит резистор 1-R27, пятого - стабилитрон 1-Д1 (КС133А) и резисторы 1-R32, 1-R34. С помощью 1-Д1 стабилизируется режим предвыходного к выходного каскадов УНЧ по постоянному току, который в небольших пределах регулируется с помощью подстроечного резистора 1-R36.

Шестой, фазоинверсный, каскад УНЧ выполнен на транзисторах 1-Т7 (П307В) и 1-Т8 (МП26Б). Для повышения стабильности режима работы транзисторов фазоинверсного, а соответственно и последующих каскадов УНЧ в базовые цепи транзисторов 1-Т7, 1-T8 параллельно стабилитрону 1-Д1 включен терморезистор R9. С выхода фазоинверсного каскада напряжение сигнала подается на вход эмиттерных повторителей, выполненных на транзисторах 1-Т9, 1-Т10 (КТ807А). С выхода эмиттерных повторителей напряжение сигнала низкой частоты поступает на выходной каскад УНЧ, выполненный на транзисторах 7-Т1, 7-Т2 (КТ805Б), по двухтактной бестрансформаторной схеме с последовательным соединением транзисторов и непосредственным подключением нагрузки. Нагрузкой УНЧ служит громкоговоритель 10МАС-1 или 10МАС-1М. Особенности такой схемы выходного каскада УНЧ - снижение потребления тока в режиме молчания (тока покоя), повышение (до 70%) коэффициента полезного действия и отсутствие конденсатора большой емкости.

Для устранения самовозбуждения, коррекции частотной характеристики и снижения нелинейных искажений в УНЧ. применены глубокие отрицательные обратные связи по постоянному и переменному току (1-R29, 1-С22, 1-С21, 1-R28, 1-R29, 1-C19, 1-R30, 1-R33, 1-С24, 1-С25, 1-С26). С помощью переменного резистора 1-R23 регулируется режим работы всего усилителя по постоянному току.

Нагрузка к выходу УНЧ подключается через гнезда Ш5, Ш6. Громкоговорители радиолы состоят из двух колонок, в каждой из которых имеются низкочастотная динамическая 10ГД-30 и высокочастотная ЗГД-31 головки. Фильтры L, RII, С5 и L, R12. С6 служат для разгрузки высокочастотной динамической головки ЗГД-31 по низкой частоте. Громкоговоритель имеет полное эквивалентное сопротивление 6 Ом на частоте 1000 Гц.

Для защиты транзисторов выходных каскадов УНЧ от короткого замыкания на выходе или при перегрузках (при включении громкоговорителей с низким входным сопротивлением) в УНЧ предусмотрена электронная защита, выполненная на транзисторах 1-Т11 (МП114) и 1-Т12 (П307В). При нормальном режиме работы УНЧ транзисторы 1-T11, 1-T12 закрыты и не влияют на работу УНЧ. Режим работы транзисторов электронной защиты задается подбором резистора 1-R47. При коротком замыкании выхода УНЧ или его перегрузке резко возрастает ток транзисторов выходного каскада УHЧ, что приводит к возрастанию паления напряжения на резисторе 1-R19, а это в свою очередь приводит к возрастанию потенциала на базе транзистора 1-T12 относительно эмиттера этого транзистора. В результате этого транзисторы 1-T12, 1-T11 открываются, шунтируют базовую цепь транзистора 1-Т7, снижая на его базе напряжение смещения до нуля, в результате чего транзисторы 1-Т7- 1-Т10, T1, T2 закрываются. После устранения короткого замыкания схема электронной защиты возвращается в исходное состояние. Для предотвращения ложного срабатывания электронной защиты в момент включения УНЧ служит цепочка 1-R42-1-С27, постоянной времени которой определяется задержка срабатывания электронной защиты при включении УНЧ.

Блок питания УНЧ-ЭПУ (У8) содержит трансформатор Тр2. Два выпрямителя выполнены по двухполупериодной схеме на диодах 8-Д1-8-Д4 и 8-Д5-8-Д8 (КД202) для питания транзисторов УНЧ каждого канала, начиная с четвертого каскада (усилителя напряжения). На выходе выпрямителей выключены фильтры С1-С4 с заземленной средней точкой С1, С2 и С3, С4. Напряжение на конденсаторах С1-С4 по отношению к корпусу составляет 28 В. Напряжение -25 В для питания транзисторов первых трех каскадов УНЧ (корректирующего усилителя) вырабатывается однополупериодным выпрямителем на диоде 8-Д9 (Д226Д). На выходе выпрямителя включен П-образный фильтр 8-С1, 8-R1, 8-C2 для сглаживания пульсации выпрямленного напряжения.

Индикация включения УНЧ в сеть переменного тока осуществляется с помощью индикаторных ламп Л1, Л2 (МН6,3-0,22), включенных в цепь отдельной дополнительной обмотки трансформатора питания (выводы 13, 14).

В радиоле применено стереофоническое электропроигрывающее устройство II-ЭПУ-52С. Электродвигатель ЭПУ питается от отдельной первичной обмотки трансформатора блока питания УНЧ-ЭПУ (выводы 4, 6).

Блок коммутаций (БК) УНЧ-ЭПУ (У9) состоит из семи модульных переключателей 9-В1 - 9-В7, пять из которых - зависимого включения (9-В3 - “Проигрыватель”, 9-В4 - “Приемник”, 9-В5 - “Магнитофон”, 9-В6 - “Трансляционная сеть”, 9-В7 - “Телефон”) и два - независимого (9-В1 - “Музыка-Речь”, 9-В2 - “Стерео”).

При проигрывании монофонических грампластинок (включена кнопка переключателя 9-В3) напряжение сигнала со звукоснимателя ЭПУ через контакты 3, 5, 4, 6 и 9, 11, 10, 12 переключателя 9-В3 подается на входы обоих каналов УНЧ (кнопка переключателя 9-В2 в отжатом положении).

При записи на магнитную ленту воспроизводимые грамзаписи можно прослушивать через громкоговорители радиолы.

При воспроизведении сигналов от радиоприемного устройства радиолы или другого внешнего радиоприемника включается кнопка переключателя 9-В4. В зависимости от воспроизводимой программы (монофонической или стереофонической) кнопка переключателя 9-В2 должна находиться соответственно в отжатом или нажатом положении.

При воспроизведении магнитной записи от внешнего магнитофона включается кнопка переключателя 9-В5. В зависимости от вида записи и включения кнопки переключателя 9-В2 воспроизведение может быть монофоническим или стереофоническим.

При воспроизведении программы радиотрансляционной сети последняя подключается к гнезду Ш3 специальным кабелем и нажимается кнопка переключателя 9-В6. В этом случае кнопка переключателя 9-В2 должна быть отжата. Воспроизводимую программу от радиотрансляционной сети также можно записать на магнитную ленту с помощью внешнего магнитофона, как и при воспроизведении грамзаписей.

При необходимости прослушивания воспроизводимых программ не через громкоговорители радиолы, а через стереотелефоны последние подключаются к гнезду Ш4 и включается кнопка переключателя 9-В7. В этом случае громкоговорители радиолы отключаются от выхода УНЧ, а вместо них подключаются резисторы 9-R3, 9-R5. Напряжение сигнала с этих резисторов через резисторы 9-R4, 9-R6 подается на контакты 3, 5 гнезда Ш4.

С помощью переключателя 9-В1 включаются регуляторы R5, R6 плавной регулировки тембра по нижним звуковым частотам. При нажатой кнопке переключателя 9-В1 плавная регулировка тембра отключается. Включение плавной регулировки тембра сигнализируется лампой Л1 (“Музыка”), отключение - такой же лампой Л2 (“Речь”). Этими же лампами осуществляется индикация включения УНЧ-ЭПУ в сеть переменного тока.

Подключение тюнера к блоку УНЧ-ЭПУ осуществляется специальным кабелем, соединяющим гнездо Ш1 радиоприемного устройства с гнездом Ш1 блока УНЧ-ЭПУ. На низкочастотном выходе тюнера установлен спаренный регулятор громкости R1, R2, подключенный параллельно к регулятору громкости в блоке УНЧ-ЭПУ. Этот регулятор является вспомогательным, и с его помощью устанавливается необходимая максимальная громкость при регулировании. Дальнейшее регулирование громкости осуществляется с помощью регулятора, расположенного в блоке УНЧ-ЭПУ.
