Детекторный приемник П-3 выпускался на Московском телеграфном заводе (бывш. Морзе) Треста заводов слабого тока с 1925 года.

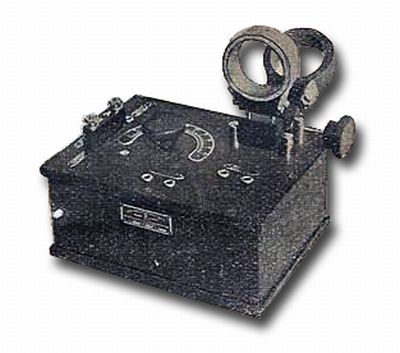

Детекторный приёмник "П-3"

Приемник расчитан на диапазон волн от 300 до 1800 метров.

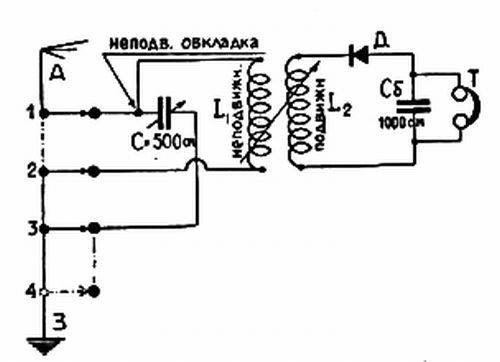

Принципиальная схема приемника:

Принципиальная схема приемника П-3

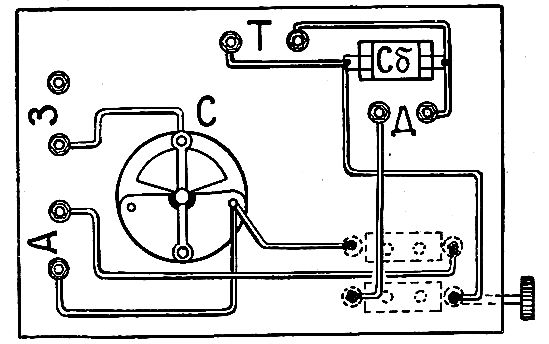

Монтажная схема:

Монтажная схема приемника П-3

Приемник выполнен в деревянном ящике, оклеенным дермантином, размерами 195х88х148 мм.

 Литература:

Журнал "Радио Всем!"
