Детекторный приемник П-4 Детекторный приемник П-4 выпускался на Московском телеграфном заводе (бывш. Морзе) Треста заводов слабого тока с 1925 года.

 Радио приёмник выполнен по простой схеме:

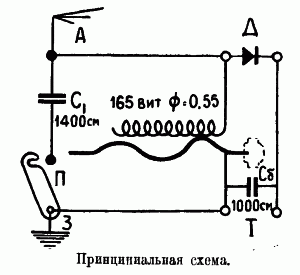

Схема приемника П-4

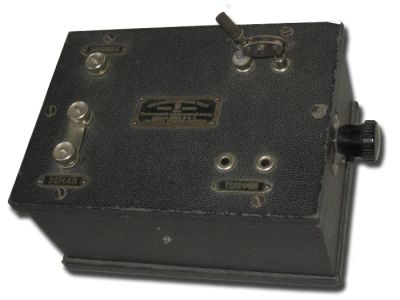

Приемник выполнен в деревянном ящике, оклеенным дермантином, размерами 160х78х115 мм.

Диапазон волн принимаемых радио приёмником был от 300 до 1800 метров.

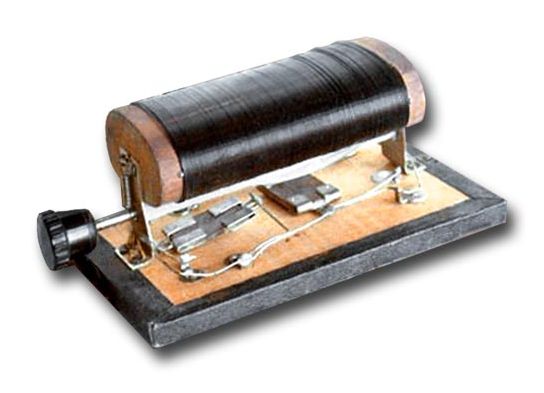

Сердце приемника - катушка, которая намотана на деревянной болванке элипсоидальной формы. На болванку намотана в один слой эмалированная медная проволока диаметром 0,5 мм, в количестве 180 витков. Самоиндукция катушки изменяется путем вращения ручки винтообразного червяка, скользящего по виткам проволоки, зачищенной по линии касания червяка с витками.


Литература

1. Журнал "Радио Всем" №№2-3, 1927 год.
