Электрофон "Вега-104-стерео"

Электрофон сетевой транзисторный "Вега-104-стерео" с 1976 года выпускал Бердский радиозавод.

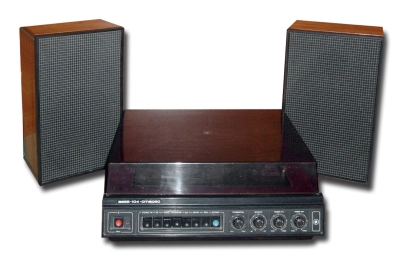

Стереофонический настольный электрофон 1-го класса "Вега-104-стерео" с 1976 года выпускался в оформлении как на основном фото слева. Электрофон предназначен для воспроизведения как моно, так и стерео грампластинок любых форматов. Электрофон разработана на основе УКУ ''Арктур-002-стерео''. От электрофона ''Вега-103-стерео'' он отличается оформлением, наличием фильтров низших, средних и высших частот, применением нового II-ЭПУ-62С, вместо II-ЭПУ-52С, наличием индикатора уровня выхода и перегрузки. ЭПУ 2-х скоростное с подстройкой частоты вращения диска и регулировкой веса звукоснимателя. В ЭПУ имеется микролифт и автостоп с автоматическим возвратом звукоснимателя на стойку. В ЭПУ стоит электромагнитная головка ГЗМ-105. Ставили и трёх скоростные ЭПУ. АС типа 15AC-1, в каждой из которых размещены две головки типа 6ГД-6 и одна 6ГД-11. Номинальная выходная мощность электрофона - 2х15 Вт, при коэффициенте гармоник 0,7%. Диапазон эффективно воспроизводимых звуковых частот - 30...20000 Гц. Относительный уровень помех 31 дБ, коэффициент детонации 0,15%. Потребляемая мощность 100 Вт. Размеры электрофона - 592х360х200 мм, АС - 400х240х170 мм, вес 17 и 12 кг. Цена 257 рублей. С 1978 года выпускался модернизированный, привычный по оформлению электрофон ''Вега-104-стерео''. АС здесь применялась 15АС-404, которая воспроизводила полосу частот 63...18000 Гц. Были убраны некоторые ''излишества'', снижена номинальная выходная мощность до 2х10 Вт. Изменились габариты до 465х385х200 мм, АС до 420х250х190 мм, а потребляемая мощность снижена до 80 Вт.

Литература:

  1. Инструкция по эксплуатации ЭФ.
  2. Описание ЭФ в книге Белова.
